Маркер Move (Перемещение)

Маркер Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. используется для перемещения объектов в 2D и 3D. Маркер Move (Перемещение) позволяет передвигать и вращать объекты. Для использования маркера Move щелкните и перетащите его оси, чтобы переместить выбранный объект.

После выбора объекта, который нужно переместить, и щелчка по одному из инструментов Move (Перемещение) SpaceClaim угадывает якорную точку и ориентацию маркера Move (Перемещение). Если один или оба параметра неверны, их можно изменить.

РазмерКомментарий на чертеже, который отображает размер ребра или грани. Используйте инструмент Dimension (Размер) для добавления размеров в свою конструкцию, чертежный лист или 3D-разметку. маркера Move (Перемещение) можно изменить в часто используемых параметрах.

Перенос объектов с помощью маркера Move (Перемещение)

1. Щелкните ось, соответствующую тому направлению, в котором нужно переместить выбранный объект.

2. Перетащите курсор в направлении оси для перемещения объекта.

   Можно зажать клавишу Ctrl и перетащить курсор для создания копии объекта во время его перемещения.

Вращение объектов с помощью маркера Move (Перемещение)

Используйте изогнутую ось вращения, соответствующую тому направлению, в котором нужно повернуть объект:

• Перетащите ось, чтобы повернуть выбранный объект.

  Можно удерживать клавишу Ctrl для создания копии объекта во время его перемещения.

• Дважды щелкните ось, чтобы повернуть объект на 90°. Можно удерживать клавишу Ctrl и дважды щелкнуть ось, чтобы создать копию объекта, повернутую на 90°.

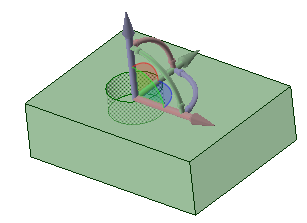

Свободное перемещение по плоскости с помощью маркера Move (Перемещение)

Используйте плоскости между маркерами Move (Перемещение) для перемещения в пределах плоскости.

• Удерживайте клавишу Alt
• Между маркерами Move (Перемещение) отобразятся плоскости, обозначенные четвертями круга
• Выберите плоскость для перемещения в ее пределах
• Отпустите клавишу Alt и начните перетаскивать курсор.

  При этом символ курсора будет заменен символом свободного перетаскивания.

• Нажатие на любой из маркеров Move (Перемещение) отменяет перемещение путем свободного перетаскивания.

Изменение ориентации осей маркера Move (Перемещение)

Изменить ориентацию маркера Move (Перемещение) можно такими путями:

• Перетащите маленькие шарики на каждой из осей вращения маркера Move (Перемещение). При этом также можно нажать клавишу пробела, чтобы непосредственно ввести значение угла.

• Перетащите центральный шарик маркера Move (Перемещение) или воспользуйтесь параметром инструмента Anchor (Якорь), чтобы переместить маркер на другое твердое тело, грань, ребро или вершину. Используя этот метод, помните о том, что перемещаться по-прежнему будет выбранный объект.

• Нажмите клавишу Alt и щелкните точку или линию (или воспользуйтесь направляющей инструмента Move Direction (Направление перемещения)), чтобы ориентировать ближайшую линейную ось по направлению к этой точке или вдоль линии.

Установление размеров маркера Move (Перемещение)

Для изменения размера маркера Move (Перемещение) см. страницу Часто используемые параметры.

Чтобы соединить все конечные точки в одной точке, используйте направляющую инструмента Up To (До).

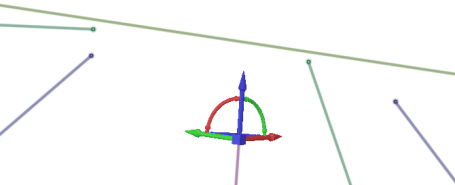

Чтобы переместить несколько конечных точек балок в одну точку

1. Щелкните инструмент Move (Перемещение) и выберите необходимые конечные точки (можно также использовать выбор блока).

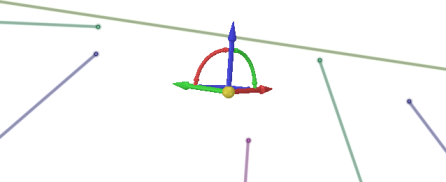

2. Закрепите маркер Move (Перемещение), используя параметр инструмента Anchor (Якорь) или перетащив желтый шарик.

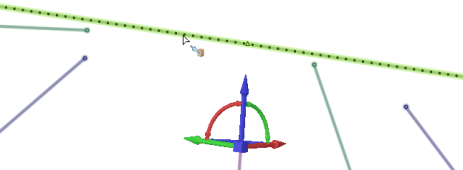

3. Щелкните направляющую инструмента Up To (До) и выберите ориентир Up To (До).

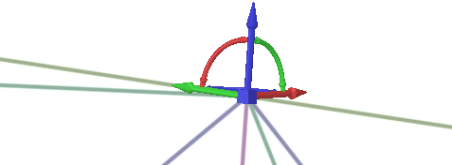

4. Все конечные точки будут привязаны к одной точке.
