ANSYS における共有トポロジー

SpaceClaim では、ANSYS に転送されるデザイン内で接触するボディやサーフェス間や交差ソリッドおよび面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。の分割ソリッドまたはサーフェスを分割するには、[組合せ] ツールを使用します。ソリッドまたはサーフェスを選択して、ターゲットをカットするために [カット] ツールとして使用します。「カッターオブジェクト」を参照してください。に使用するツールするボディやサーフェス間で、トポロジー (面、エッジ、および頂点線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。を終了する点。複数の線またはエッジの交差する点。頂点は、スケッチ、寸法、その他の操作で選択できます。の接続) を共有できます。

共有トポロジーは、ボディの接合位置で等角メッシュを実行したり、ボディの交差を完全かつ確実にメッシュする唯一の方法です。

共有トポロジーは、他のボリュームボディやサーフェスボディ内に完全に組み込まれているボリュームボディやサーフェスボディにも適用されます。このような状況は、流量関連の解析では一般的です。

共有トポロジーの設定は以下の通りです:

• [注記デザイン、図面シート、3D マークアップに配置されるアノテーション。注記は入力したテキストまたは記号を含み、引出線によりジオメトリに接続できます。] (デフォルト)は、ANSYS/Workbenchへの移動ジオメトリの移動または回転軸オブジェクトの回転の中心となる直線、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。の周囲のパス面またはエッジをスイープする、直線、曲線またはエッジ。で移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。に使用するツール。の間ジオメトリに何もしません。
• ﾏｰｼﾞ CFD解析で使用されるﾊﾞｯﾌﾙのみを対象としています。:
  • ｿﾘｯﾄﾞに完全に埋め込まれたｻｰﾌｪｽ厚さのない 2D オブジェクト (3D オブジェクトの一部である面とは対照的)。サーフェスは面積はありますが、体積はありません。「面」を参照してください。をﾏｰｼﾞします。ｿﾘｯﾄﾞ上にあるｻｰﾌｪｽｴｯｼﾞは有効です。ｿﾘｯﾄﾞを交差するｻｰﾌｪｽは無効であり、共有ﾄﾎﾟﾛｼﾞｰを実行する前にﾄﾘﾑする必要があります。
• 共有 ｲﾝﾌﾟﾘﾝﾄを共有し、ｺﾝﾎﾟｰﾈﾝﾄデザインのオブジェクトで、トップレベルのデザインコンポーネントを含みます。各コンポーネントはソリッドやサーフェスなどのオブジェクトで構成され、サブコンポーネントを含むこともできます。コンポーネントを「パーツ」として捉えることができます。コンポーネントは別のファイルとして保存できます。外部コンポーネントは、デザインのコンポーネントとして挿入される別のデザインです。コンポーネントを内部化すると、外部コンポーネントファイルの変更を防ぐことができます。コンポーネントを別のファイルとして保存することで、外部コンポーネントを作成することもできます。「ライトウエイトコンポーネント」、「アセンブリ」を参照してください。内のすべてのﾎﾞﾃﾞｨソリッドまたはサーフェス。をﾏｰｼﾞし、その結果を ANSYS にﾏﾙﾁﾎﾞﾃﾞｨﾊﾟｰﾂとして転送します
• ｸﾞﾙｰﾌﾟ[グループ] タブに表示されるオブジェクトのセット。選択した複数のオブジェクトのグループを作成できます。選択、Alt キーを押しながらの選択、アンカーの移動、軸、定規寸法プルまたは移動をするときに正確な寸法エッジまたは面の寸法値を表示する、図面上のアノテーション。[寸法] ツールを使用すると、デザイン、図面シート、3D マークアップに対して寸法値を追加できます。を入力するオプション。寸法は、通常は移動またはプルをするときは直線で、回転するときは角度です。などの情報は、グループととも全て維持されます。 ｺﾝﾎﾟｰﾈﾝﾄのすべてのﾎﾞﾃﾞｨをﾏﾙﾁﾎﾞﾃﾞｨﾊﾟｰﾂにｸﾞﾙｰﾌﾟ化しますが、ﾎﾞﾃﾞｨのﾌｪｰｽとｴｯｼﾞ造形の外側の 1 つの境界で構成される 3D オブジェクト。2D でスケッチされた線は、スケッチを 3D にプルするとエッジになります。を互いにﾏｰｼﾞまたは共有しません

トポロジーを共有する部品のグループを作成するには

1. 独立した部品のサブアセンブリとして、複数のボディの部品を扱う、デフォルトの設定が[なし]であるコンポーネントを作成してください(つまり、 共有がありません)。
2. コンポーネントのプロパティパネル基本的にアプリケーションウィンドウの左側に表示される、ユーザーインターフェースの一部で、[ストラクチャー] パネル、[レイヤ] パネル、[選択] パネル、[グループ] パネル、[オプション] パネル、[プロパティ] パネルがあります。これらのパネルをドッキングまたは切り離すことができます。にある[マージ、共有、またはグループへの共有トロポジープロパティ]を設定してください。
3. このコンポーネントに、トポロジーを共有したい任意のソリッド、サーフェス、ビーム、またはコンポーネントを配置します。

ANSYS 15.0 およびそれ以降では、共有トロポジーは以下のケースに適用する [マージ] に設定されています:

• 互いに接触しているボディ ([共有] と同じ)
• 互いに交差しているサーフェスボディ ([共有] と同じ)
• 他のボリュームボディの内側に完全に取り込まれているボリュームボディ たとえばソリッド A は、ソリッド C の完全に内側にあるソリッド B の完全に内側にあります。ソリッド A はソリッド B とトポロジーを共有し、ソリッド B はソリッド C とトポロジーを共有します。
• ボリュームボディの完全に内側にあるサーフェスボディ たとえばサーフェス A はソリッド B の完全に内側にあり、ソリッド B はソリッド C の完全に内側にあります。サーフェス A はソリッド B とトポロジーを共有し、ソリッド B はソリッド C とトポロジーを共有します。
• 上の 4 つの状況の任意の組み合わせ。
• サポート対象外 - ボリュームボディが互いに部分的に交差しているか、サーフェスがボリュームボディの外側まで延びている場合。

ANSYS 17.0およびそれ以降では、共有トロポジーは、 ANSYS/Workbenchｍの複数のボディのコンポーネントのにあるすべてのボディをグループ化する [グループ] に設定されています。それは、それぞれのボディの面とエッジをマージ、または共有 しません

• レガシーデータベースについては、最新バージョンの[グループ]へのオプションマップがありません 。

同じｺﾝﾎﾟｰﾈﾝﾄ内にあり、同じﾌﾟﾛﾊﾟﾃｨを持つﾋﾞｰﾑ （すなわち、断面断面のエッジと頂点を操作してソリッドを編集するデザインモード。ビューは、内部の詳細を表示するために切り取られます。、ｱﾝｶｰ、材料オブジェクトに割り当てられるプロパティで、密度と伸張強度などの素材名と属性で構成されます。）は、共有ﾄﾎﾟﾛｼﾞがﾏｰｼﾞ, 共有、または ｸﾞﾙｰﾌﾟ に設定されている場合、以下に示すように Workbench に転送されます:

• 接続されたﾋﾞｰﾑの向きは、他の全ての断面特性が一致している限りにおいて、異なって（例えば、互いに対応して回転するる）いてもかまいません。
• ｴﾝﾄﾞﾂｰｴﾝﾄﾞで接続されたﾋﾞｰﾑは、複数のｴｯｼﾞを持つ1つのﾎﾞﾃﾞｨです。
• "T"と "X"の交差点からのﾋﾞｰﾑは、単一のﾎﾞﾃﾞｨですが、交差点は各ﾎﾞﾃﾞｨに追加のｴｯｼﾞを作成します。以下の例は、4つのｴｯｼﾞを持つ2つのﾎﾞﾃﾞｨです。

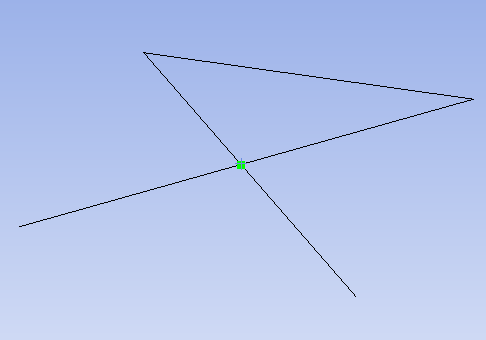

• 接続された梁は、それ自体が交差している単一のﾎﾞﾃﾞｨですが、交差点はﾎﾞﾃﾞｨに追加のﾎﾞﾃﾞｨを作成します。以下の例は、5つのﾎﾞﾃﾞｨを持つ1つのﾎﾞﾃﾞｨです。



ANSYS 13.0 から 15.0

• コンポーネントの [共有トポロジー] プロパティが [共有] (または ANSYS 15.0 と16.0 で [マージ])に設定されている場合、そのコンポーネントとその配下の全てのコンポーネントは、共有グループになります。
• ストラクチャー内の下位にあるコンポーネントの [共有トポロジー] プロパティは無視されるので、共有の例外を作成するためには使用できません。
  • たとえば、ルートコンポーネントの [共有トポロジー] を [True] を設定すると、モデル全体が 1 つの共有グループになります。
• コンポーネントノードの名前は、そこから再帰的共有が開始されるコンポーネントの名前になります。
• このノード配下のボディは、Axle Sub-Assy (Front)\Wheel (Left)\Solid などアセンブリ全体のフルパス名で一覧され、存在する場合はかっこ内のコンポーネント名が使用されます。
• 異なった複数の共有グループを保有することができますが、1 つのボディは 1 つのグループにのみ属することができます。

共有トポロジーについて実践的に学ぶには、共有トポロジーのチュートリアルを参照してください。ANSYS における複数ボディパーツと共有トポロジーの処理方法については、ANSYS のオンラインヘルプを参照してください。

ANSYS で共有トポロジーを設定するには

[共有トポロジー] プロパティが [共有] (または ANSYS 15.0 と16.0 で [マージ]) に設定されているコンポーネントの下の任意の場所にボディを配置します。任意の場所には (サブアセンブリの [共有トポロジー] の設定とは関係なく) サブアセンブリも含まれます。

このプロパティは、ストラクチャーツリーでコンポーネントを選択すると [プロパティ] パネルに表示されます。

親コンポーネント他のコンポーネントが依存するコンポーネント。たとえば、穴のあるブロックでは、ブロックが親で穴が子になります。 の [共有トポロジー] プロパティは [True] に設定されているので、シェーディング領域スケッチツールを使用して 2D の形状をスケッチする場合、領域は閉じた線または交差している線で形成されます。[プル] ツールを使用してスケッチを 3D 化すると、領域はソリッドになり、線はエッジになります。内のソリッドは共有されます。

ANSYS で共有トポロジーの使用を禁止するには

[共有トポロジー] プロパティが [なし] に設定されていて、その親コンポーネントの同じプロパティも [なし] に設定されているコンポーネントに、ソリッドを配置します。

例

ANSYS は共有トポロジーを使用して、2 つのブロックをメッシュします。青いブロックにはインプリントされた新しい面が加わり、この面は緑のブロックと青いブロックで共有されます。小さいほうのブロックの底部に沿って、メッシュノードが配置されている点に注意してください。

2 つのパーツは別々のコンポーネントに存在し、ルートパーツの [共有トポロジー] は [なし] に設定されているので、ANSYS はこれらのパーツに別々のメッシュを作成します。

共有トポロジーのメッシュは、マージされたジオメトリと同じではありません。ここではボックスがマージされていて、共有トポロジーを使った場合の 2 つのボディとはメッシュが異なります。
