整列横断面ビュー

整列横断面図面他の人と意見交換を行ったり、デザインを提出してレビューしてもらうために組み込まれた、デザインのアスペクト。[図面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。] タブにあるツールを使用すると、デザインにアノテーションをつけたり、図面シートを作成したり、デザインの変更を確認したりできます。また、各種規格に合うように、図面設定のカスタマイズをしたり、独自のカスタムスタイルを作成したりすることもできます。シートのビューの 1 つです。横断面断面のエッジと頂点線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。を終了する点。複数の線またはエッジの交差する点。頂点は、スケッチ、寸法、その他の操作で選択できます。を操作してソリッドを編集するデザインモード。ビューは、内部の詳細を表示するために切り取られます。は、デザインの横断面を表示します。横断面は、図面シートでその他のビューの 1 つから作成します。「アイソメビュー」、「投影ビュー」、「詳細図図面シートのビューの 1 つです。詳細図は、一部分の拡大などの特定のエリアの拡大ビューを作成し、より詳細な図面を表示します。図面シートでその他のビューの 1 つから詳細図を作成できます。「アイソメビュー」、「投影ビュー」、「横断面」を参照してください。」を参照してください。はオフセット横断面に似ていますが、シートと平行になるようにセグメントを回転軸面、エッジ、ヘリカルを回転軸オブジェクトの回転の中心となる直線、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。の周囲のパス面またはエッジをスイープする、直線、曲線またはエッジ。で移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。する中心となる直線、軸、エッジ。の周りに回転させたものです。このため、断面ビューの幅が親ビューの幅よりも広くなります。

場合によっては、断面にあるジオメトリだけを表示したいことがあります。これをエリア断面といいます。また、平面プレーン内に存在する面。の背後にあるジオメトリも確認したいことがあります。これを完全断面といいます。以下に、この 2 つのタイプの断面を図示します。

SpaceClaim オプションの [詳細] セクションにも、横断面の設定があります。[ビューオプション] と [線スタイルオプション] を参照してください。

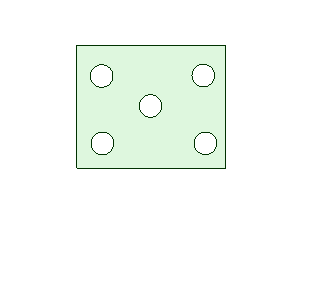

平らな横断面ビューを作成するには、以下の方法があります。

• 既存ビューから新規ビューを投影します。
• 既存ビューを横断面に変換します。

横断面ビューが作成されたら、次の手順に従って表示を逆向きにできます。

1. 断面線または断面矢印を右クリックします。
2. [表示の向きを反転] を選択します。

整列断面を変更するには、個々の断面線セグメントを選択およびドラッグします。ドラッグされたセグメントは、他の断面にスナップし、マージされます。

セグメントは削除できます。セグメントをすべて削除すると、その断面は平らに戻ります。

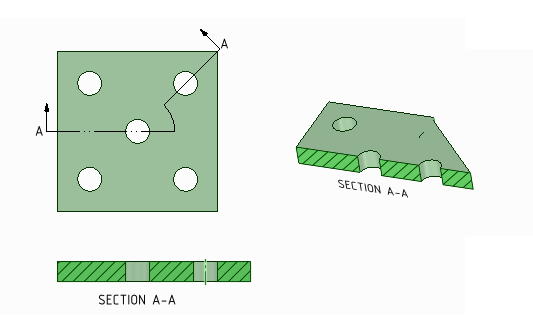

1 つの支点を使用して整列断面を作成するには

1. 横断面ビューを作成して、ツールを終了します。
2. [横断面] ツールを選択します。
3. [整列断面の支点ヒンジ。回転軸。[移動ジオメトリの移動または回転に使用するツール。] ツールを使用するときに、オブジェクトを選択し [支点] ツールガイドを使用すると、選択したオブジェクトを支点に他のオブジェクトを移動できます。設定] ツールガイド選択したツールに特有の機能。をクリックします。
4. 断面線上の 1 点をクリックして、支点を設定します。
5. [整列断面の作成] ツールガイド「ツールガイド」を参照してください。が有効になります。
6. 断面線上の 1 点をクリックして、カッターポイントを設定します。
7. 断面線のその部分をドラッグして移動します。
8. 円弧半径が一定の曲線。すなわち円の一部。「スイープ円弧」、「3 点円弧」、「正接交差することなく 1 点のみでカーブ (円弧または円) に接する線。正接点で半径に垂直です。カーブに正接する線のスケッチや、線またはカーブに正接する円弧をスケッチできます。円弧」を参照してください。が作成され、直線断面の接続具合が表示されます。この円弧は、断面ビューでは長さを持ちません。

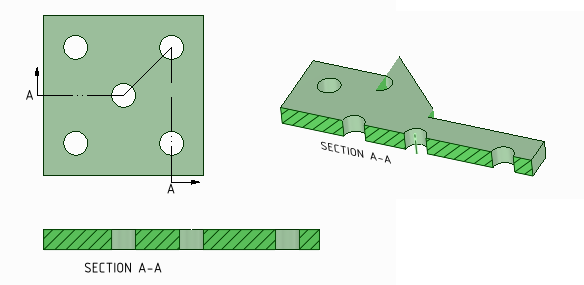

複数のカッターポイントを使用して整列断面を作成するには

1. 横断面ビューを作成して、ツールを終了します。
2. [横断面] ツールを選択します。
3. [整列断面の作成] ツールガイドをクリックします。
4. 断面線上の 1 点をクリックして支点を設定します。これにより、カッターポイントも設定されます。
5. 断面線のその部分をドラッグして移動します。
6. 追加のカッターポイントを設定する場合は、上記の手順を繰り返します。

整列断面のピースを既存の横断面に追加するには

1. 断面線を右クリックします。
2. [整列断面を分割ソリッドまたはサーフェスを分割するには、[組合せ] ツールを使用します。ソリッドまたはサーフェスを選択して、ターゲットをカットするために [カット] ツールとして使用します。「カッターオブジェクト」を参照してください。] を選択します。
3. 断面線上の 1 点をクリックして支点を設定します。これにより、カッターポイントも設定されます。
4. ディフォルトの支点が作成されます。
5. 断面線のその部分をドラッグして移動します。
6. 追加の支点を設定する場合は、上記の手順を繰り返します。

横断面を 3D にパブリッシュするには

1. 図面シートまたはストラクチャーツリーで横断面を右クリックします。

2. コンテキストメニューユーザーインターフェースでは、実行中の操作に特有な機能のリストを意味します。コンテキストメニューにアクセスするには、[デザイン] ウィンドウで右クリックします。から [3D にパブリッシュ] を選択します。

   公開されたセクションが、ストラクチャーツリーのルートノードとして表示されます。

   [デザイン] ウィンドウで公開された横断面を右クリックして、[プレーンでクリップ] を選択できます。また、[移動] ツールを使用して公開された横断面を移動することもできます。
