現在地: 問題の修復 > 修正 > 不良な面

不正な面



[不正なClosed] ツールは、レンダリングが壊れている面を検出します。このツールは、グラフィックス表示用に面をファセット処理するときにフラグの付いた不正なエッジを検出します。

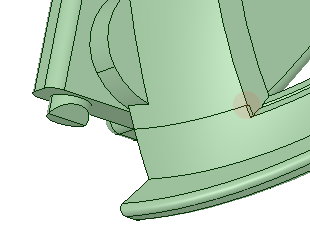

不正な面は、赤い円でハイライト表示されます。

不正な面を検出するには

  1. チェックするモデルを開きます。

  2. [プリペア] タブの [検出] グループにある [不正な面] をクリックします。
  3. レンダリングが壊れた面がハイライト表示されます。
