ビームの向きの設定

このツールは、ビームの方向の変更、アンカーポイント「アンカー」を参照してください。を中心としたビームの回転軸オブジェクトの回転の中心となる直線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。の周囲のパス面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。またはエッジをスイープする、直線、曲線またはエッジ。で移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。、アンカーポイントからのビームのオフセットに使用します。

ビームの向きを変更するには

1. [プリペア] タブの [ビーム] グループにある [向き] をクリックします。

2. ストラクチャーツリーまたは [デザイン] ウィンドウでビームを選択します。

   [向き] ツールがアクティブなときには、[ビーム] グループの [表示] をクリックし、表示モードを [ソリッドビーム] に変更できます。ビームが見えるように、この操作を行っておくことをお勧めします。

3. (オプション) [オブジェクトの方向へ] ツールガイド選択したツールに特有の機能。をクリックするか、Alt キーを押しながら基準オブジェクトを選択すると、選択したオブジェクトのプレーンの投影後の Z 方向にビームの向きが変更されます。

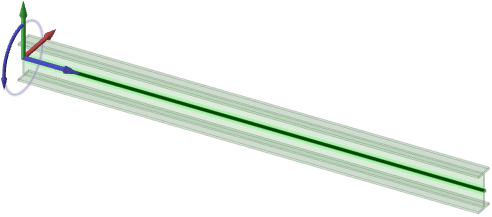

4. 青い矢印でビームの向きを変更します。

   • ビームの方向を反転させるには、まっすぐな青い矢印 (X 軸) をクリックします。

   • アンカーポイントを中心にビームを回転させるには、カーブした青い矢印をドラッグします。

   • ビームを 90 度回転させるには、カーブした青い矢印をダブルクリックします。

   • ビームをオフセットするには、赤または緑の矢印 (Y軸と Z軸) をドラッグします。

ツールガイド

次に示すツールガイド「ツールガイド」を参照してください。は、プロセス全体を通しての手順を案内します。タブキーを使用して、内容をご覧ください。ツールガイドが切り替わるとすぐに、アクティブガイドを反映してカーソルの色が変わります。

例

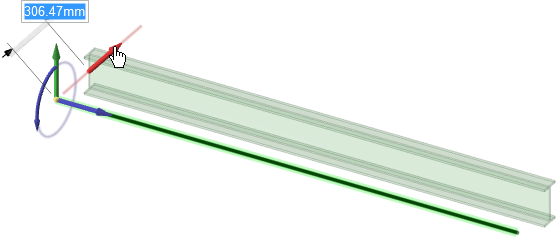

ビームを Y軸に沿ってオフセット
