部分断面図ビュー

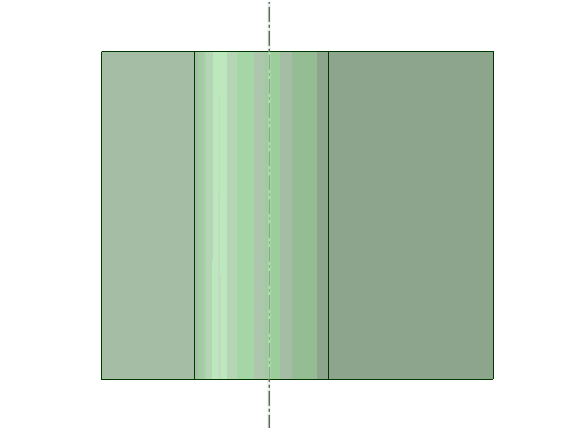

部分断面断面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。のエッジと頂点線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。を終了する点。複数の線またはエッジの交差する点。頂点は、スケッチ、寸法、その他の操作で選択できます。を操作してソリッドを編集するデザインモード。ビューは、内部の詳細を表示するために切り取られます。図は、既存のビューの一部について内部の詳細を表示します。ビューの取付けポイントを選択して、断面図の奥行きを設定し、断面の境界をスケッチします。境界内の領域スケッチツールを使用して 2D の形状をスケッチする場合、領域は閉じた線または交差している線で形成されます。[プル] ツールを使用してスケッチを 3D 化すると、領域はソリッドになり、線はエッジになります。が断面の奥行きまで切り出され、内部の詳細が表示されます。

部分断面図ビューを作成するには

1. 図面他の人と意見交換を行ったり、デザインを提出してレビューしてもらうために組み込まれた、デザインのアスペクト。[図面] タブにあるツールを使用すると、デザインにアノテーションをつけたり、図面シートを作成したり、デザインの変更を確認したりできます。また、各種規格に合うように、図面設定のカスタマイズをしたり、独自のカスタムスタイルを作成したりすることもできます。ビュー内でモデル上のいずれかの場所をピックして、取付けポイントを設定します。

2. 奥行きを設定します。

   • ディフォルトはゼロです。

   • 取付けポイントが穴の軸オブジェクトの回転の中心となる直線、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。上にある場合には、奥行きをゼロにすると穴の中心を通る断面図が作成されます。

3. 境界タイプを選択します。

   • 円

   • ｽﾌﾟﾗｲﾝ持続的にカーブしていて、鋭角の境界のない (頂点がない) 線。[スプライン] ツールを使用して、点のセットを定義してスプラインを作成します。[プル] ツールでスプラインをプルすると、スプラインはエッジになります。

4. 断面図境界をスケッチします。

5. ビューが作成されます。

境界表示の線スタイルを変更するには

1. SpaceClaim オプションを開きます。
2. [詳細設定] をクリックします。
3. [一般オプション] ページを開きます。
4. [線スタイル] オプションで、[部分断面のクリッピングエッジ] を選択します。
5. 以下の中から選択します:
   • 薄い
   • 中間
   • 厚い

部分断面図表示を変更するには

1. クリッピング境界上にマウスを移動ジオメトリの移動または回転軸の周囲のパス面またはエッジをスイープする、直線、曲線またはエッジ。で移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。に使用するツール。して、選択したものを事前ハイライトします
2. 境界を選択します。
3. 以下のいずれかを実行します:
   • 境界をドラッグして領域のサイズを調整します。
   • アンカーを選択し、それを新しい場所までドラッグします。
   • [プロパティ] パネル基本的にアプリケーションウィンドウの左側に表示される、ユーザーインターフェースの一部で、[ストラクチャー] パネル、[レイヤ] パネル、[選択] パネル、[グループ] パネル、[オプション] パネル、[プロパティ] パネルがあります。これらのパネルをドッキングまたは切り離すことができます。の奥行きを変更します。
   • 断面を削除します。
