ジオメトリのチェック

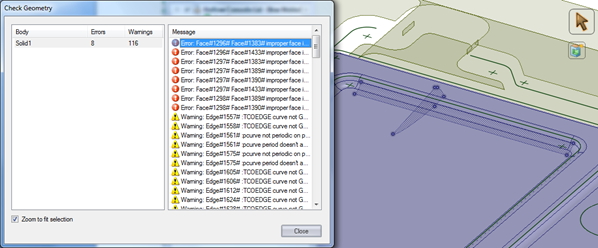

ソリッドとサーフェスのジオメトリをチェックできます。ジオメトリに存在しうる ACISSpatial 社によるモデリングエンジン。ACIS ファイル (.sat または .sab) をインポート/エクスポートできます。 エラーが全てチェックされます。ダイアログでエラーまたは警告を選択すると、以下のように [デザイン] ウィンドウ内の関連するジオメトリがハイライトされます。

オブジェクトのジオメトリをチェックするには

1. ストラクチャーツリーでソリッドまたはサーフェスを右クリックします。

2. [ジオメトリをチェック] を選択します。

   必要な場合、ステータスバーの [停止] をクリックするか、Esc キーを押して操作をキャンセルすることができます。

   ダイアログが開き、検出されたエラーや警告のリストが表示されます。

3. ダイアログでエラーまたは警告を選択すると、[デザイン] ウィンドウ内の関連するジオメトリがハイライトされます。

4. [フィット選択した面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。、エッジ、デザインが [デザイン] ウィンドウに合うように、ビューを拡大または縮小するツール。図面他の人と意見交換を行ったり、デザインを提出してレビューしてもらうために組み込まれた、デザインのアスペクト。[図面] タブにあるツールを使用すると、デザインにアノテーションをつけたり、図面シートを作成したり、デザインの変更を確認したりできます。また、各種規格に合うように、図面設定のカスタマイズをしたり、独自のカスタムスタイルを作成したりすることもできます。シートを操作している場合は、フィットは図面シートを [デザイン] ウィンドウに合わせて表示します。するように拡大] を選択すると、[デザイン] ウィンドウ内の問題の領域スケッチツールを使用して 2D の形状をスケッチする場合、領域は閉じた線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。または交差している線で形成されます。[プル] ツールを使用してスケッチを 3D 化すると、領域はソリッドになり、線はエッジになります。が自動的に拡大されます。

5. 終了するときは [閉じる] をクリックします。
