シートメタルパーツの作成と編集

新しいシートメタルデザインは、[シートメタル] タブのツールで作成します。すでにパーツをモデル化している場合は、「デザインのシートメタルへの変換」を参照してください。

新しいシートメタルデザインを作成するには

1. [シートメタル] タブをクリックします。

2. [スケッチ] リボングループでツールを選択します。

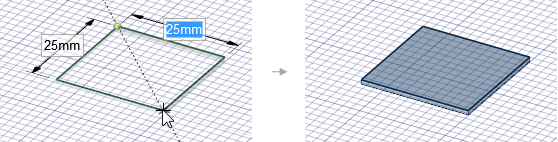

3. シートメタルパーツの最初のウォールシートメタルのウォールの側面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。。下のイメージでは、2 つの垂直のウォールがオレンジ色でハイライトされています。をスケッチします。





   スケッチ中は、ウォールの厚さのプレビューが表示されます。

   詳細な情報と指示については、「シートメタルパーツのスケッチ」を参照してください。



4. [シートメタル] タブで [プル] をクリックします。

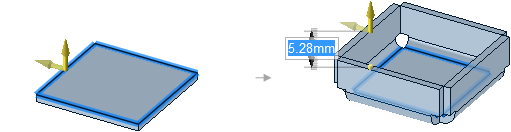

5. 1 本以上のエッジを選択し、パーツのサイドウォールをプルします。



   接合、コーナーリリーフ、ベンドが必要に応じて自動的に作成されます。

   詳細な情報と指示については、「シートメタルパーツのプル」を参照してください。

シートメタルデザインのオブジェクトをハイライトするには

[シートメタル] タブの [ハイライト] リボングループでオプションを選択します。

接合、リリーフ、ノッチ、その他のシートメタルオブジェクトについて、ハイライトのオンとオフを切り替えられます。ハイライトする色は SpaceClaim の [シートメタルオプション] でカスタマイズできます。
