球の作成

[球] ツールでは、簡単に球を作成できます。

球を作成するには

1. [挿入] タブの [リバースエンジニアリング] グループから [球] ツールを選択します。

2. (オプション) 球を既存のボディとマージしたくない場合は、[プロパティ] パネル基本的にアプリケーションウィンドウの左側に表示される、ユーザーインターフェースの一部で、[ストラクチャー] パネル、[レイヤ] パネル、[選択] パネル、[グループ] パネル、[オプション] パネル、[プロパティ] パネルがあります。これらのパネルをドッキングまたは切り離すことができます。の [マージなし] をクリックします。

3. (オプション) 既存のボディが球とオーバーラップしている場所で既存のボディから材料オブジェクトに割り当てられるプロパティで、密度と伸張強度などの素材名と属性で構成されます。を削除するには、[プロパティ] パネルの [カット] をクリックします。

4. クリックして、球の中心と、球の半径の寸法エッジまたは面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。の寸法値を表示する、図面上のアノテーション。[寸法] ツールを使用すると、デザイン、図面シート、3D マークアップに対して寸法値を追加できます。を配置するプレーンを設定します。

   マウスを移動ジオメトリの移動または回転軸オブジェクトの回転の中心となる直線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。の周囲のパス面またはエッジをスイープする、直線、曲線またはエッジ。で移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。に使用するツール。すると、球のプレビューを表示できます。最初のクリックで指定したプレーンの x-y 方向にカーソルを移動して球を作成すると最も効率的です。

5. クリックして球の半径を設定します。

面またはエッジ上に球を作成するには

1. 面またはエッジを 1 つ以上選択します。

2. [作成] リボングループまたは [挿入] タブの [球] メニューで [球] ツール を選択します。

   選択した面やエッジを包含する最小限の球が作成されます。

ｵﾌﾟｼｮﾝ

[球] ツールには、次のオプションがあります。

例

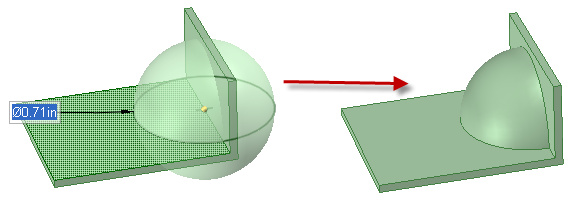

[近い側のボディのみ] オプションを使用した、薄い配置ウォールシートメタルのウォールの側面。下のイメージでは、2 つの垂直のウォールがオレンジ色でハイライトされています。の近い側のみでの球材料の追加

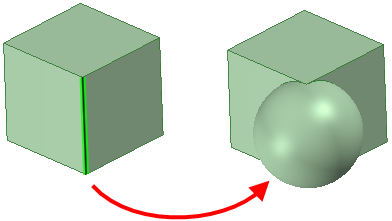

面またはエッジ上での球の作成

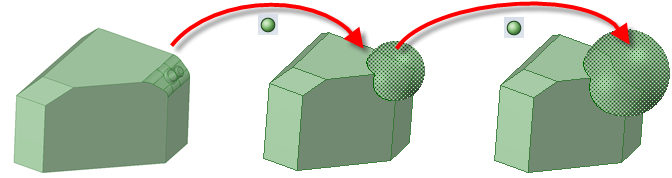

面を選択し、[球] ツールをクリックして球を作成し、次いで [球] ツールを複数回クリックして選択した球を拡大します。
