オフセット関係の作成

2 つの面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。の間にオフセットの関係は、[オフセット] ツールで作成します。この関係は、他の 2D および 3D 編集ツールでも維持されます。たとえば、[プル] ツールで面のオフセットエッジを選択せずに面をプルします。プルはエッジを作成することなく、隣接面を延長エッジに沿って面をプルすること。エッジが延長され押出面の境界となり、エッジで定義された新規断面断面のエッジと頂点線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。を終了する点。複数の線またはエッジの交差する点。頂点は、スケッチ、寸法、その他の操作で選択できます。を操作してソリッドを編集するデザインモード。ビューは、内部の詳細を表示するために切り取られます。を作成します。します。隣接面は延長されて面のオフセットの境界となり、隣接するジオメトリで定義された新規断面を作成します。を選択すると、オフセット寸法エッジまたは面の寸法値を表示する、図面上のアノテーション。[寸法] ツールを使用すると、デザイン、図面シート、3D マークアップに対して寸法値を追加できます。が表示されます。基準面「オフセット基準面」を参照してください。に寸法は表示されません。

オフセット関係を作成するには

1. [挿入] リボングループの [オフセット] ツール をクリックします。

   オフセットの関係が可能な面を表示するには、デザインの面上にマウスカーソルを合わせます。

2. (オプション) オプションを選択します。

   選択したペアと同じオフセット値を持つペアを全て選択したい場合は、[全ての同一オフセットの検索] オプションを選択します。このオプションを選択しない場合、オフセット関係2D および 3D 編集ツールで維持される 2 つの面の関係。オフセット関係は、[オフセット] ツールでシートメタルパーツを作成するか、ソリッドを [シェル] 加工すると作成されます。は選択された面のペアのみに作成されます。

3. 最初の面をクリックします。

4. 第 2 の面をクリックします。

   面のペアと、同じオフセット値持つ他の面のペアの間にオフセット関係が確立されます (全て同じオプションが選択されている場合)。[基準面切替え] ツールガイド選択したツールに特有の機能。が有効になります。

5. (オプション) 基準面 (複数可) を選択します。

   デザインツールで面の 1 つを移動ジオメトリの移動または回転軸オブジェクトの回転の中心となる直線、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。の周囲のパス面またはエッジをスイープする、直線、曲線またはエッジ。で移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。に使用するツール。すると、オフセットペアの他方の面も移動して、オフセット関係が保持されます。オフセットペアの一方の面をフィルすると、他方の面もフィルされます。

ツールガイド

次に示すツールガイド「ツールガイド」を参照してください。は、プロセス全体を通しての手順を案内します。タブキーを使用して、内容をご覧ください。ツールガイドが切り替わるとすぐに、アクティブガイドを反映してカーソルの色が変わります。

例

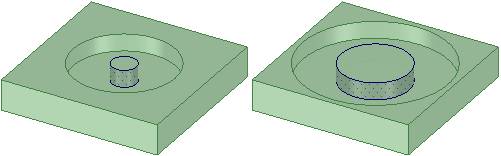

2 つの円筒面間のオフセット関係により、いずれかの円筒の直径を変更すると、両円筒面が変わります。
