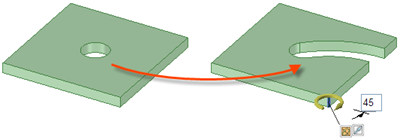

1. 穴の軸や面を選択します。

2. [回転] ツールガイド選択したツールに特有の機能。を選択して、基準となる円筒穴をプルして湾曲したスロットまたは放射状スロット基準となる円筒の軸に向けて穴をプルして作成するスロット。「湾曲したスロット」を参照してください。を作成するときに使用する形状。基準となる円筒の面円筒の軸から一定の距離にある点で形成された、円筒のサーフェス。または軸を選択して、スロットの形状を作成します。の軸を選択します。

   Alt キーを押しながら基準となる円筒の軸をクリックすることもできます。

3. 穴をプルして、湾曲したスロット基準となる円筒の軸に沿って穴をプルして作成するスロット。360 度の湾曲したスロットは丸いカットです。「放射状スロット」を参照してください。を作成します。

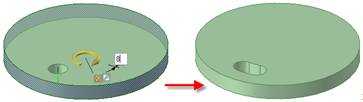

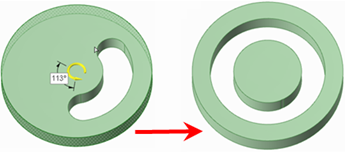

   湾曲したスロットを 360 度プルすることで、丸いカットを作成できます。

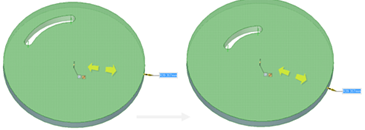

1. 穴の軸や面を選択します。

2. 次のうちの 1 つを実行します。

   • Alt キーを押しながら基準になる円筒の面をクリックして、基準になる円筒の軸方向にプル方向を設定します。[方向] ツールガイド「ツールガイド」を参照してください。を選択し、穴をプルして、放射状スロットを作成します。

   • Ctrl キーを押しながら基準になる円筒の面をクリックして、基準になる円筒の軸方向にプル方向を設定します。[方向] ツールガイドを選択して穴をプルし、円筒のオフセットと放射状スロットの作成を同時に行います。

   • 軸の方向を指しているプルの矢印を選択してプルします。

   半径面から同じ距離を保ちつつ放射状スロットを延ばす場合には、Ctrl キーを押しながら放射状スロットの軸と面を選択してプルします。

   スロットを半径面に沿って移動する場合、Ctrl キーを押しながら穴の軸と面を選択して、Ctrl キーを押しながらプルします。

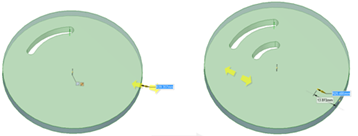

1. スロットの軸を選択します。

2. Alt キーを押しながら、円筒面、またはオフセット方向を設定する面を選択します。

3. Ctrl キーを押しながらプルするか、半径の値を入力します。

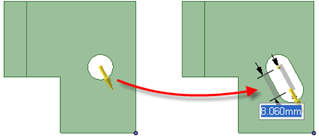

1. 穴の軸を選択します。

2. [スイープ] ツールガイドを選択します。

3. スイープパス「パス」を参照してください。をクリックします。

   スイープモードの矢印は、スイープの始点を示しています。

4. [プル] 矢印の方向にクリックしてドラッグし、選択したオブジェクトをスイープします。

   また、[オプション] パネル基本的にアプリケーションウィンドウの左側に表示される、ユーザーインターフェースの一部で、[ストラクチャー] パネル、[レイヤ] パネル、[選択] パネル、[グループ] パネル、[オプション] パネル、[プロパティ] パネルがあります。これらのパネルをドッキングまたは切り離すことができます。またはミニツールバー[デザイン] ウィンドウで右クリックすると表示される、ツール特有のオプションのセット。[オプション] パネルでオプションにアクセスすることもできます。から [最後まで] を選択して、パスの全長をスイープすることもできます。[最後まで] を選択し、パスの真ん中で面またはサーフェスをスイープすると、両方向にスイープされます。

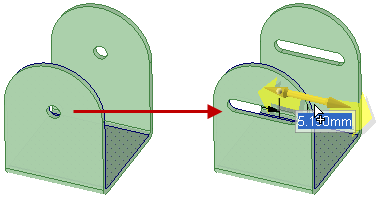

ドラッグした穴を変更して、いずれかのスロット軸でプルすることでスロットを作成できます。

スロットのエッジの角にラウンドが付いているか面取りされていたりする場合は、そのラウンドまたは面取りをダブルクリックして寸法エッジまたは面の寸法値を表示する、図面上のアノテーション。[寸法] ツールを使用すると、デザイン、図面シート、3D マークアップに対して寸法値を追加できます。を変更します。

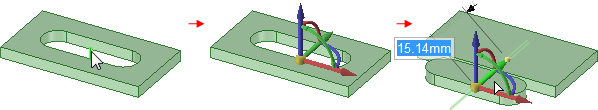

[オプション] パネルの [最初に分離スケッチの個々のピースや 3D のオブジェクトまたは面から、分離したサーフェスを作成します。[移動] ツールの [最初に分離] オプションで、出っ張りを切り離して移動させることができます。] を選択すると、[移動] ツールでスロットをボディから分離した時点で、スロットは以下のようにソリッドになります。

1. [プル] ツールを選択します。

2. スロットの両方の軸を選択します。

3. 次のうちの 1 つを実行します。

   • Alt キーを押しながら基準になる円筒の面をクリックして、基準になる円筒の軸方向にプル方向を設定します。[方向] ツールガイドを選択して、Ctrl キーを押しながらドラッグし、スロットを半径方向に移動します。

   • Ctrl キーを押しながら基準になる円筒の面をクリックして、基準になる円筒の軸方向にプル方向を設定します。[方向] ツールガイドを選択して、Ctrl キーを押しながらドラッグし、円筒をオフセットしてスロットを移動します。

   [プル] ツールでドラッグしているときに Shift キーを押して、法線選択した点で平面プレーン内に存在する面。のプレーンに垂直なベクトル。平面でないプレーンの場合は、選択した点でサーフェスに正接交差することなく 1 点のみでカーブ (円弧または円) に接する線。正接点で半径に垂直です。カーブに正接する線のスケッチや、線またはカーブに正接する円弧をスケッチできます。するプレーンに垂直なベクトル。方向に穴を移動することもできます。

スロットの面を右クリックし、[関連性を削除連合関係を削除するツール。たとえば、ポリゴンの関係を削除すると、その他の面に影響を与えることなくポリゴンソリッドの 1 つの面だけを変更することができます。「関連性複数のオブジェクトを同時に編集可能にする、オブジェクト間の関係。たとえば、ポリゴンを 3D にプルした場合、面はポリゴンの関係を取得します。1 つの面やエッジに操作を加えると、ポリゴンの全ての面が影響を受けます。関連性の別の例として、2 面間のミラープレーンがあります。「ミラー」、「関連性を削除」を参照してください。」を参照してください。] を選択します。

スロットの面への変更は、その面のみに反映されるようになります。
