データムターゲット

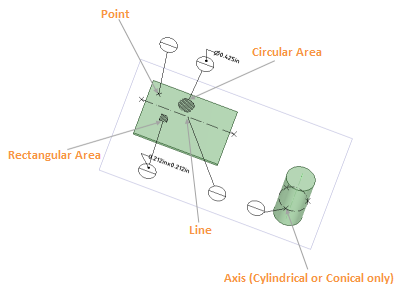

デザイン、図面他の人と意見交換を行ったり、デザインを提出してレビューしてもらうために組み込まれた、デザインのアスペクト。[図面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。] タブにあるツールを使用すると、デザインにアノテーションをつけたり、図面シートを作成したり、デザインの変更を確認したりできます。また、各種規格に合うように、図面設定のカスタマイズをしたり、独自のカスタムスタイルを作成したりすることもできます。シート、3D マークアップ異なるバージョンのデザインにアノテーションを付けて比較できるドキュメントタイプ。スライド内にデータム機械加工および検査の際に参照される、点、軸オブジェクトの回転の中心となる直線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。、プレーンに付随する記号。ターゲットを作成するには、[詳細] タブの [アノテーション] グループにある データムターゲットツールを使用します。下図に示すように、次のデータムターゲットタイプを挿入できます。

• 点
• 円形2 つの線またはエッジの交差上にあるコーナーフィレット。ラウンドは外角を示し、内角はフィレットと呼ばれます。ラウンドとフィレットはどちらもラウンドと呼びます。「フィレット」、「一定半径フィレット」、「除変フィレット」を参照してください。領域スケッチツールを使用して 2D の形状をスケッチする場合、領域は閉じた線または交差している線で形成されます。[プル] ツールを使用してスケッチを 3D 化すると、領域はソリッドになり、線はエッジになります。
• 軸 (円筒または円錐のみ)
• 線
• 矩形領域

下図に示すように、データムターゲットの上のフィールドは寸法エッジまたは面の寸法値を表示する、図面上のアノテーション。[寸法] ツールを使用すると、デザイン、図面シート、3D マークアップに対して寸法値を追加できます。 (ターゲット領域サイズ、またはデータムターゲット点の直径) で、下のフィールドは参照文字 (ターゲット識別文字) です。

データムターゲットを作成するとき、ディフォルトでは、データムコールアウトの高さ比率は 3.5 です。この設定は、コールアウトの円のサイズを現在のテキストの高さの何倍にするかを指定します。たとえば、ASMEアメリカ機械工学会 (American Society of Mechanical Engineers) の機械製図の規格。ASME 規格に準拠するように、アノテーションのスタイルをカスタマイズできます。「ISO寸法および公差のガイドラインを含む、建築製図および機械製図のための国際標準化機構の規格。ISO 規格に準拠するように、アノテーションのスタイルをカスタマイズできます。「ASME」、「JIS技術製図のための日本規格協会の規格。ISO JISに準拠して、アノテーションのスタイルをカスタマイズできます。JIS ディフォルトは、JIS では 3 角法が表示される一方、ISO では 1 角法が使用される点を除いて ISO と同じです 「ASME」、「ISO」を参照してください。」を参照してください。」、「JIS」を参照してください。 では 3.5x の設定が使用され、ISO および ISO ベースのモデルでは 4x の設定が使用されます。

データムターゲットを挿入するには

1. [データムターゲット] ツールを選択します。

2. [オプション] パネル基本的にアプリケーションウィンドウの左側に表示される、ユーザーインターフェースの一部で、[ストラクチャー] パネル、[レイヤ] パネル、[選択] パネル、[グループ] パネル、[オプション] パネル、[プロパティ] パネルがあります。これらのパネルをドッキングまたは切り離すことができます。で、ターゲットタイプを選択します。

   • ﾎﾟｲﾝﾄスケッチグリッドの単一の場所。高さ、幅、長さのない 2D オブジェクト。点の例として、原点座標系のゼロ点。[移動] ツールをアンカーできるデザイン内での任意の位置に、原点を挿入できます。原点から寸法を作成したり、スケッチグリッドを原点にすばやく移動したりできます。ソリッドの質量中心または体積中心に原点を挿入することもできます。、軸、頂点線を終了する点。複数の線またはエッジの交差する点。頂点は、スケッチ、寸法、その他の操作で選択できます。などがあります。[点] ツールを使用して、スケッチグリッドに点を作成します。点は、分割ソリッドまたはサーフェスを分割するには、[組合せ] ツールを使用します。ソリッドまたはサーフェスを選択して、ターゲットをカットするために [カット] ツールとして使用します。「カッターオブジェクト」を参照してください。する場合や 3 点円の作成時に直線やカーブに点を作成する場合に、寸法の基準として役立ちます。

   • 円形領域

   • 矩形領域

   • 線

   • 軸

1. デザインの面上にマウスカーソルを合わせて、使用可能なアノテーションプレーンをプレビューします。

2. ターゲットを配置する位置にカーソルを移動ジオメトリの移動または回転軸の周囲のパス面またはエッジをスイープする、直線、曲線またはエッジ。で移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。に使用するツール。します。

3. クリックしてターゲット引出線をアノテーションプレーンの内部または外部の位置にドラッグします。

4. 下図に示すように、上のフィールドをクリックしてコールアウトの数字または文字を入力 (または既存の数字や文字を変更) します。



データムターゲットを編集するには

データムターゲットは、3 つのコンポーネントからなります。各コンポーネントのプロパティは、[プロパティ] パネルで変更できます。

• コールアウトを選択した状態で、以下のプロパティを変更できます。
  • [非表示] - True または False
  • [レイアウト] - [コールアウト数] が 1 を超える場合、上下または左右にスタックできます。
  • [コールアウト数] - 1以上。
  • [テキストの高さ] - モデル単位が基準。
  • [テキストの位置] - コールアウトの [内側] または [外側] 。
• 引き出し線を選択すると、以下のプロパティを変更できます。
  • [矢印スタイル] - 利用できるスタイルのドロップダウンリストから選択します。
  • 矢印長さ: ディフォルト値を使用するか、モデルの単位で値を入力します。
  • 矢印幅: ディフォルト値を使用するか、モデルの単位で値を入力します。
• ターゲットを選択すると、選択したターゲットのタイプによって、使用可能なプロパティが変わります。
  • 点
    • タイプ: 点、円、矩形のいずれかを選択します。
    • 点サイズ: モデルの単位で値を入力します。
  • 円形領域
    • タイプ: 点、円、矩形のいずれかを選択します。
    • 半径: モデルの単位で値を入力します。
    • 回転: 円を回転させる角度を指定します。
    • ハッチ角度: 角度を入力します。
    • ハッチ間隔: モデルの単位で数値を入力します。
• 矩形領域
  • タイプ: ポイント、円形、矩形のいずれかを選択します。
  • 幅: モデルの単位で数値を入力します。
  • 高さ: モデルの単位で数値を入力します。
  • 回転: 矩形を回転させる角度を指定します。
  • ハッチ角度: 角度を入力します。
  • ハッチ間隔: モデルの単位で数値を入力します。
• 線
  • 長さ: モデルの単位で数値を入力します。
  • 点サイズ: モデルの単位で値を入力します。
  • 回転: 線を回転させる角度を指定します。
  • 点を表示: True または False。
• 軸
  • 点サイズ: モデルの単位で値を入力します。
  • 回転: 線、点、引出線用接続線を回転させる角度を指定します。
  • 点を表示: True または False。

データムコールアウトとターゲットのディフォルト設定は、[全般 SpaceClaim オプション] の [アノテーション] グループから変更できます。

• データムターゲットの終点を表示: データムターゲット線の終点を表示するかどうかを指定します。

• [データムコールアウトの文字高さ比率]: コールアウトの円を文字高さの何倍にするかを指定します。

• [データムターゲットのディフォルトの点サイズ]: データムターゲットの点、線、円で使用する点サイズを指定します。ディフォルトの点サイズは、オブジェクトごとに上書きできます。

• [データムターゲット領域のディフォルトのハッチ間隔]: 円形または矩形のデータムターゲットのハッチ間隔を指定します。ディフォルトの間隔は、オブジェクトごとに上書きできます。

• データムターゲット領域のディフォルトのハッチ角度: 円形または矩形のデータムターゲット用にハッチ角度を制御します。ディフォルトのハッチ角度は、オブジェクトごとに上書きできます。

• [データムコールアウトの矢印の形状]: データムターゲットに接続された引出線の矢印の形状を指定します。

• 線スタイルのオプション:
  • データムターゲット領域の境界線スタイルと太さを設定します。
  • データムターゲット領域の線スタイルと太さを設定します。

データムターゲットの寸法付け

以下の方法で寸法付けできます。

• データムの円形領域を終点または始点とします。
• 矩形データムまたはそのエッジの中心を終点または始点とします。
• データムターゲット線または線全体の端点を終点とします。
• 円をクリックしたときのデータムターゲット軸の直径。
• データムターゲット軸の各点を始点とします。

アセンブリに関する注意事項

データムターゲットは、現在の [デザイン] ウィンドウのルートドキュメント内だけに置きます。アセンブリ内に置いた場合は、そのコンポーネントがアセンブリ内で使用されるたびに表示されます。データムターゲットを [デザイン] ウィンドウのルートドキュメント内に置くことにより、柔軟性が向上し、複数の不要な重複を避けることができます。

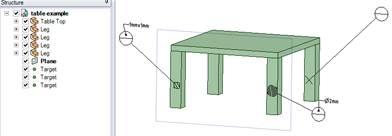

たとえば、4 本足のテーブルでは、各足は同じコンポーネントですが、テーブルアセンブリ内の各足は、別々のデータムターゲットを必要とする場合とターゲットをまったく必要としない場合があります。以下の画像を参照してください。
