1. 左側にあるパネルの [ACIS] を選択します。

2. 次のオプションを設定します。

   • ACIS ボディから SpaceClaim コンポーネントへの変換: 作成したコンポーネントに ACIS ボディの名前を使用します。このオプションを選択解除すると、ストラクチャーツリーで ACIS ストラクチャーが使用されます。

   • ボディ名を次の文字で分離スケッチの個々のピースや 3D のオブジェクトまたは面から、分離したサーフェスを作成します。[移動] ツールの [最初に分離] オプションで、出っ張りを切り離して移動させることができます。: パーツ名とボディ名が異なる場合に両者の間に文字を挿入します。たとえば、文字をピリオドに設定すると、名前は part.body のようになります。このオプションを選択解除すると、インポートされたコンポーネントとソリッドのコンポーネント名は、ストラクチャーツリーで同じになります。

   • PMI (Part Manufacturing Information) のｲﾝﾎﾟｰﾄ
   • PMI (Part Manufacturing Information) のｴｸｽﾎﾟｰﾄ

   • バージョン: エクスポートされたデザインのフォーマットを設定します。

1. 左側のﾊﾟﾈﾙにある AMF を選択します。

2. 次のインポートオプションを設定します。

   • 連結メッシュ。

   • シンプルメッシュ

   • ソリッド/サーフェスボディ: エクスポートされたデザインのフォーマットを設定します。

     • 面のﾏｰｼﾞ

3. 次のエクスポートオプションを設定します。

   • 圧縮ファイル: 圧縮ファイルをエクスポートします。

   • 解像度 (偏差は現在のモデル単位):

     • 低: 偏差= 2 mm、角度 = 30°

     • 中: 偏差= 0.75 mm、角度 = 30°

     • 高: 偏差= 0.5 mm、角度 = 30°

     • カスタム: 偏差と角度のカスタム値を入力します。

   • ファセットの最大エッジ長: 現在のモデル単位の値を入力します。

   • ファセットの最大縦横比矩形の長さと幅、または画像の高さと幅の比率。画像のサイズを変更する場合、ゆがみを避けるためアスペクト比を維持することが重要です。: 1～10 の範囲で値を入力します。

1. 左側にあるパネルの [AutoCADAutodesk 社による 2D および 3D デザイン用のソフトウェア。AutoCAD の標準ファイルフォーマットは DWGAutoCAD の標準図面フォーマット。図面、パーツ、アセンブリを開いて挿入できます。図面はレイアウトまたは図面上に読み込まれます。パーツ、アセンブリ、図面、3D マークアップスライドのエクスポートができます。 で、データ交換ファイルフォーマットは DXF図面の交換フォーマット。Autodesk 社により開発された CAD データファイルフォーマットで、AutoCAD とその他のプログラム間でデータの相互運用が可能です。図面、パーツ、アセンブリを開いて挿入できます。図面はレイアウトとして挿入できます。パーツ、アセンブリ、図面、3D マークアップスライドのエクスポートができます。、CAD データの公開用フォーマットは DWF です。] を選択します。

2. 次のインポートオプションを設定します。

   • 次の形式でポリフェースメッシュ、3D面およびソリッドのエンティティ2D スケッチまたは 3D 図面のあらゆるオブジェクトの参照に使用される用語。を3Dに挿入: これらのエンティティを 3D で SpaceClaim にインポートするときの方法を選択します。

   • 次の形式でポリフェースメッシュ、3D面およびソリッドのエンティティを図面シートに挿入: これらのエンティティを図面シートにインポートするときの方法を選択します。

   • 以下のようにハッチのエンティティを挿入します: ハッチのエンティティのビヘイビアを選択してください。

   • インポートしたデータを中心に設定: これは SpaceClaim のモデリング範囲 (+/- 1 km) 外に配置されたモデルがある AutoCAD ファイルの場合に便利です。インポートされたデータの境界ボックスの中心は、原点座標 (0, 0, 0) に移動されます。このオプションはディフォルトでオンになっています。

   • ディフォルトコードページの変換を許可: コードページ変換が必要なテキストエンティティとテーブル名をサポートする場合、この設定はオンにしておきます。Teigha の最新バージョンでは、これは宇用になりましたが、RealDWG の現行バージョンでは引き続き必要です。

   • 寸法をジオメトリに関連付け: 関連付けた寸法をインポートします。

   • 代替フォント: DXF ファイルのオリジナルのフォントが失われたときに使用するフォントを選択します。

3. 次のエクスポートオプションを設定します。

   • バージョン: AutoCAD のバージョンを選択して、エクスポートされたデザインのフォーマットを設定します。

   • ﾓﾉｸﾛ保存: ｴｸｽﾎﾟｰﾄされたﾃﾞｻﾞｲﾝから色情報を削除します。

   • 寸法をｼﾞｵﾒﾄﾘに関連付け: 隣接するｼﾞｵﾒﾄﾘに関連付ける寸法を選択します。

   • 図面ﾌｫｰﾏｯﾄを含める: ﾃﾞﾌｫﾙﾄでｵﾝになっています。

   • 出力を 1:1 にｽｹｰﾙソリッドまたはサーフェス: [プル] ツールを使用して選択したオブジェクトのサイズを変更します。動的にスケールするか、スケール値を入力してスケールできます。図面シートまたは横断面図面シートのビューの 1 つです。横断面は、デザインの横断面を表示します。横断面は、図面シートでその他のビューの 1 つから作成します。「アイソメビュー」、「投影ビュー」、「詳細図図面シートのビューの 1 つです。詳細図は、一部分の拡大などの特定のエリアの拡大ビューを作成し、より詳細な図面を表示します。図面シートでその他のビューの 1 つから詳細図を作成できます。「アイソメビュー」、「投影ビュー」、「横断面」を参照してください。」を参照してください。: ストラクチャーツリーで [ビュー] を選択して [プロパティ] パネルを編集することで、ビューを拡大または縮小します。: ﾃﾞﾌｫﾙﾄでｵﾌになっています。AutoCAD ファイルの出力を 1:1 比率に設定します。

   • エクスポートするソリッドのタイプ: [ソリッド] または [隠線のカーブ] のいずれかを選択します。

図面を DWG ファイルまたは DXF ファイルとして保存すると、[ファイル] メニューの[名前を付けて保存]を選択し、[名前を付けて保存] ダイアログボックスで [オプション] ボタンをクリックして、最後の 2 つの [エクスポート] オプションもアクセスできます。

• 変換ﾃｸﾉﾛｼﾞｰ をｲﾝﾎﾟｰﾄとｴｸｽﾎﾟｰﾄに対応させて設定します:

  • Teighs (関連寸法): Teigha 3.4.0 ライブラリを使用します。

  • Autodesk Real DWG: Autodesk のトランスレータを使用します。インポートは、デザインの関連寸法をサポートしています。このオプションを使用すると、DWG ファイルが 3D ボディとともにインポートされます。エクスポート時には、デザインのジオメトリから寸法が削除されます。

1. 左側にあるパネルの [CATIA] を選択します。

2. 次のインポートオプションを設定します。

   • CATIA デザインを開くか挿入する場合に PMI (Product Manufacturing Information) を含める場合は、[PMI (Part Manufacturing Information) のインポート] ボックスをチェックします。

     [一般ファイルオプション] で [アセンブリストラクチャーのみインポート] をすでに選択している場合、このオプションを選択しても選択解除されます。

   • CATIA ファイルのインポート時にサーフェスの最適化を行わない場合、[フェースの境界線の外側の制御点をトリム線やエッジの交差ソリッドおよび面の分割に使用するツールによって、境界がある線分を削除します。] を選択解除します。このオプションはディフォルトでオンになっています。

   • [CATIA ジオメトリセットを SpaceClaim グループにマップ] オプションにチェックを入れ、CATIA ジオメトリセットから SpaceClaim グループを作成します。

   • CATIA CGR ファイルの場合、強制データ (AMF や STL などの強制フォーマットに類似) のインポート方法を指定できます。

     • ﾗｲﾄｳｪｲﾄ

     • 連結メッシュ

     • シンプルメッシュ

     • ｿﾘｯﾄﾞ/ｻｰﾌｪｽﾎﾞﾃﾞｨ

3. 次のエクスポートオプションを設定します。

   • バージョン: CATIA のバージョンを選択して、エクスポートしたデザインのフォーマットを設定します。

   • スプラインサーフェスデータを簡略化: サーフェスの制御点の数を減らします。

   • ハイブリッド設計として出力します: ハイブリッド設計としてモデルを出力するために、このオプションが ON であるか確認してください。

   CATIA ファイルをインポートまたはエクスポートする場合、点オブジェクトの XYZ 位置は期待されるとおりにスケールされます。

1. 左側のﾊﾟﾈﾙで ECAD を選択します。

2. ｲﾝﾎﾟｰﾄﾓｰﾄﾞ を設定します：

   • ﾚｲｱｳﾄｼﾞｵﾒﾄﾘ

   • ﾚｲﾔｰﾄﾎﾟﾛｼﾞｰ は、ﾊﾝﾀﾞﾎﾞｰﾙを作成するための方法も設定する必要があります (境界ﾎﾞｯｸｽ または 円筒)。

1. 左側のﾊﾟﾈﾙで Fluent を選択します。

   • ｱｾﾝﾌﾞﾘﾒｯｼｭ: ｱｾﾝﾌﾞﾘﾒｯｼｭとしてｴｸｽﾎﾟｰﾄします

   • ﾌﾞﾛｯｷﾝｸﾞﾒｯｼｭ: ﾌﾞﾛｯｷﾝｸﾞﾒｯｼｭとしてｴｸｽﾎﾟｰﾄします
   • ﾃﾞｻﾞｲﾝ単位: ﾃﾞｻﾞｲﾝ単位でﾌﾞﾛｯｷﾝｸﾞﾒｯｼｭをｴｸｽﾎﾟｰﾄします
   • ｺﾝﾎﾟｰﾈﾝﾄ単位: ｺﾝﾎﾟｰﾈﾝﾄ単位でﾌﾞﾛｯｷﾝｸﾞﾒｯｼｭをｴｸｽﾎﾟｰﾄします

1. 左側のﾊﾟﾈﾙで ICEM CFD を選択します。

   • ﾃﾞｻﾞｲﾝ単位: ﾃﾞｻﾞｲﾝ単位でｴｸｽﾎﾟｰﾄします
   • ｺﾝﾎﾟｰﾈﾝﾄ単位: ｺﾝﾎﾟｰﾈﾝﾄ単位でｴｸｽﾎﾟｰﾄします

1. 左側にあるパネルの [IGES] を選択します。

2. [インポート方法] を選択します。

   • 面間の接続を使用: 可能な限り、全てを縫い合せ、ソリッドを作成します。このオプションを選択すると、モデルが壊れている場合、インポートが失敗する可能性があります。

   • 面を別々にインポート: モデルを個々のサーフェスの集合としてインポートし、壊れているサーフェスは省略します。

3. 次のエクスポートオプションを設定します。

   1. JAMA IGES サブセットによるエクスポート: オプションをオンまたはオフにします。

   2. 形式を指定して SpaceClaim ボディをエクスポート オプションを選択します。

      • マニホールドソリッド B-Rep オブジェクト (MSBO - タイプ 186): MSBO は、シェル、面、ループ、エッジ、頂点などの必要なトポロジーを全て使用して多様体ボディを定義したものです。
      • トリムサーフェス(タイプ 144): これらのサーフェスの境界は、「パラメトリックサーフェス上のカーブ」エンティティ (タイプ 142) で表されます。
      • 境界サーフェス(タイプ 143): これらのサーフェスの境界は、「境界」エンティティ (タイプ 141) で表されます。境界エンティティは、モデルスペースカーブとサーフェスパラメトリックカーブを指し、モデルスペースカーブが優先されます。

1. 左側にあるパネルの [JT Open] を選択します。

2. 次のインポートオプションを設定します。

   • PMI (Part Manufacturing Information) のインポート: JT PMI (Product and Manufacturing Information) ファイルをインポートします。データム機械加工および検査の際に参照される、点、軸、プレーンに付随する記号。ラベル、テキスト注記デザイン、図面シート、3D マークアップに配置されるアノテーション。注記は入力したテキストまたは記号を含み、引出線によりジオメトリに接続できます。、寸法値、GTOL「幾何公差」を参照してください。 (幾何的距離および幾何公差技術図面でジオメトリの寸法設定に使用されるアノテーション記号。使用は ASME、ISO寸法および公差のガイドラインを含む、建築製図および機械製図のための国際標準化機構の規格。ISO 規格に準拠するように、アノテーションのスタイルをカスタマイズできます。「ASME」、「JIS技術製図のための日本規格協会の規格。ISO JISに準拠して、アノテーションのスタイルをカスタマイズできます。JIS ディフォルトは、JIS では 3 角法が表示される一方、ISO では 1 角法が使用される点を除いて ISO と同じです 「ASME」、「ISO」を参照してください。」を参照してください。、その他の規格に従います。の情報。GD&T とも呼びます) が含まれます。

   • ポリラインをインポート: JT ファセットデータからポリラインをインポートします。このオプションを有効にするには、一般ファイルのオプションで「フリーカーブ」をオンにする必要があります。

   • インポートデータ:
     • B-Rep
     • ファセット
   • ﾌｧｾｯﾄSTL (ステレオリソグラフィ) ファイルフォーマットでサーフェスジオメトリを表現するために使用するシンプルな三角面。を以下としてｲﾝﾎﾟｰﾄします:
     • 連結ﾒｯｼｭ
     • ｼﾝﾌﾟﾙﾒｯｼｭ
     • ｿﾘｯﾄﾞ/ｻｰﾌｪｽﾎﾞﾃﾞｨ
       • 面のﾏｰｼﾞ

3. 以下のエクスポートオプションを設定します。

   • 解像度

     • [低]、[中]、[高] で、偏差と角度のあらかじめ設定された値を使用します。

     • [カスタム] で、[偏差] と [角度] のスライダを使用して、カスタム解像度を設定します。

       解像度は円の表現に使用するポリゴンの辺の個数を示します。誤差とは、円の半径とポリゴンの半径の差のことです。角度とは、ポリゴンのエッジと同じ点に描画された円の接線との間の角度のことです。

     • [ディフォルト] でシステム設定を使用します。

     • [JT Open Toolkit 構成ファイルを使用] で、JT ファイルをインポート/エクスポートします。これにより、JT Open Toolkit でフォーマットが定義されている標準構成ファイルを使用して共通変換パラメータを制御できます。さらに、このツールキットを使用することにより、100% のデータ互換性が保証され、エクスポートした JT ファイル内の LOD (Level of Detail) の数および各 LOD のテッセレーションCAD プログラム間のデータ交換の方法。テッセレーションは、CAD システムの線およびサーフェスなどのエンティティを、小さい三角形 (ポリゴンデータの代表) で表します。XML および VRML などのデータフォーマットは、テッセレーションデータの例です。パラメータをより制御できるようになります。

   • PMI (Part Manufacturing Information) のエクスポート: チェックをオンまたはオフにします。

   • バージョン: JT のバージョンを選択します

1. 左側にあるパネルの [OBJ] を選択します。

2. 次のインポートオプションを設定します。

   • 単位: 単位系を選択します。

3. 以下のエクスポートオプションを設定します。

   • ｴｸｽﾎﾟｰﾄされるﾌｧｲﾙのﾌｧｾｯﾄ設定を変更してｸﾞﾗﾌｨｯｸｽﾌｧｾｯﾄ設定と異なる設定にする場合は、[ｸｵﾘﾃｨサーフェスの異常や不連続性を検出するためのツール。を上書き] を設定します。

     • [低]、[中]、[高] で、偏差と角度のあらかじめ設定された値を使用します。

     • [カスタム] で、[偏差] と [角度] のスライダを使用して、カスタム解像度を設定します。

       解像度は円の表現に使用するポリゴンの辺の個数を示します。誤差とは、円の半径とポリゴンの半径の差のことです。角度とは、ポリゴンのエッジと同じ点に描画された円の接線との間の角度のことです。

     • ファセットの最大エッジ長: 現在のモデル単位の値を入力します。

     • ファセットの最大縦横比: 1～10 の範囲で値を入力します。

1. 左側にあるパネルの [Parasolid] を選択します。

   • ﾊﾞｰｼﾞｮﾝ: Parasolid ﾊﾞｰｼﾞｮﾝを選択して、ｴｸｽﾎﾟｰﾄされたﾃﾞｻﾞｲﾝのﾌｫｰﾏｯﾄを設定します。

   • 深みのないｱｾﾝﾌﾞﾘストラクチャーツリーに示されているような、コンポーネントおよびサブコンポーネントのデザイン内での関係を表す階層。製造段階では、製造されたパーツから組合せジオメトリの切り取りや結合に使用するツール。た単位です。「アセンブリツール」、「コンポーネント」を参照してください。のｴｸｽﾎﾟｰﾄ: このｵﾌﾟｼｮﾝをｵﾝにすると、ｴｸｽﾎﾟｰﾄ中にｱｾﾝﾌﾞﾘ内のすべてのｺﾝﾎﾟｰﾈﾝﾄに対して余分なｲﾝｽﾀﾝｽﾉｰﾄﾞが 作成されません。

1. 左側にあるパネルの [PDF] を選択します。

2. PDF 3D

   • PMI (Part Manufacturing Information) のインポート: チェックをオンまたはオフにします。

   • PDF ﾌｧｾｯﾄを以下としてｲﾝﾎﾟｰﾄ
     • 連結ﾒｯｼｭ
     • ｼﾝﾌﾟﾙﾒｯｼｭ
     • ｿﾘｯﾄﾞ/ｻｰﾌｪｽﾎﾞﾃﾞｨ
       • 面のﾏｰｼﾞ

3. PDF 2D

   • シェーディングクオリティ (dpi):値を入力してクオリティを設定します (ディフォルトは 110 dpi)

   • ベクトルエッジをオーバーレイ: オンになっていると、PDF におけるモデルのエッジのクオリティが改善されます。

1. 左側にあるパネルの [Pro/ENGINEER] を選択します。

2. キルトをインポートする場合は、[キルトをインポート] を選択します。Pro/ENGINEER では、個々のサーフェスボディの集合体をキルトといいます。

3. その情報をｲﾝﾎﾟｰﾄしたい場合には、PMI (Part Manufacturing Information) のｲﾝﾎﾟｰﾄ を有効にします。

1. 左側にあるﾊﾟﾈﾙのNX を選択します。

2. その情報をｲﾝﾎﾟｰﾄしたい場合には、PMI (Part Manufacturing Information) のｲﾝﾎﾟｰﾄ を有効にします。

1. 左側にあるパネルの [Rhino] を選択します。

2. 次のインポートオプションを設定します。

   • Rhino ﾚｲﾔ表示や色などの視覚的特徴によるグループ化のメカニズム。レイヤでオブジェクトをグループ化して、図面を整理できます。レイヤは、アノテーションプレーンを表示または非表示にするときに特に役立ちます。からSpaceClaim ｺﾝﾎﾟｰﾈﾝﾄへの変換 を選択してﾚｲﾔをｲﾝﾎﾟｰﾄします。

   • ﾌｧｾｯﾄﾃﾞｰﾀを
     • 連結ﾒｯｼｭ
     • ｼﾝﾌﾟﾙﾒｯｼｭ
     • ｿﾘｯﾄﾞ/ｻｰﾌｪｽﾎﾞﾃﾞｨ
       • 面のﾏｰｼﾞ
     としてｲﾝﾎﾟｰﾄします

3. 以下のエクスポートオプションを設定します。

   • SpaceClaim ｺﾝﾎﾟｰﾈﾝﾄから Rhino ﾚｲﾔへの変換 を選択して、ﾚｲﾔをｴｸｽﾎﾟｰﾄします。

   • ﾊﾞｰｼﾞｮﾝ: Rhino のﾊﾞｰｼﾞｮﾝを選択します。

1. 左側にあるパネルの [SketchUp] を選択します。

2. 次のインポートオプションを設定します。

   • インポート形式: [ソリッド] または [メッシュ] を選択します。ｿﾘｯﾄﾞ の場合、ｻｰﾌｪｽ厚さのない 2D オブジェクト (3D オブジェクトの一部である面とは対照的)。サーフェスは面積はありますが、体積はありません。「面」を参照してください。を簡易化する を選択して、ﾌﾟﾚｰﾝ､円筒､および円錐のﾌｨｯﾃｨﾝｸﾞによってｼﾞｵﾒﾄﾘをｸﾘｰﾝﾅｯﾌﾟします｡

3. 次のエクスポートオプションを設定します。

   • ﾊﾞｰｼﾞｮﾝ: SketchUp のﾊﾞｰｼﾞｮﾝを選択します。

1. 左側にあるパネルの [STEPStandard for the Exchange of Product model data (ISO 10303)。製品データの表現方法を定義します。デザインをエクスポートするとき、STEP プロトコルを選択できます。] を選択します。

2. 次のインポートオプションを設定します。

   • インポート方法:

     • 面間の接続を使用: 可能な限り、全てを縫い合せ、ソリッドを作成します。このオプションを選択すると、モデルが壊れている場合、インポートが失敗する可能性があります。

     • 面を別々にインポート: モデルを個々のサーフェスの集合としてインポートし、壊れているサーフェスは省略します。

3. 以下のエクスポートオプションを設定します。

   • プロトコル: エクスポートされたデザインをフォーマットするときに使用するプロトコルを選択します。

1. 左側にあるパネルの [STL] を選択します。

2. 次のインポートオプションを設定します。

   • 単位: 単位系を選択します。

   • インポート形式:

     • 連結メッシュ: ファセット間の全接続情報を使用してライトウェイトメッシュを作成します｡

     • ｼﾝﾌﾟﾙﾌｧｾｯﾄﾒｯｼｭ: ﾌｧｾｯﾄ間の接続情報を使用せずにﾗｲﾄｳｪｲﾄﾒｯｼｭを作成します。

     • ソリッド/サーフェスボディ: STL 三角形を完全ジオメトリに変換します。

       • 1 つ以上の面をシームレスにマージするには、[面のマージ] チェックボックスをチェックします。

3. 以下のエクスポートオプションを設定します。

   1. ﾌｫｰﾏｯﾄ

      • バイナリ (ディフォルト)

      • ASCII

   2. ﾌｧｲﾙ

      • ﾃﾞｻﾞｲﾝ単位

      • ｺﾝﾎﾟｰﾈﾝﾄ単位

      • ﾎﾞﾃﾞｨソリッドまたはサーフェス。単位

   3. [解像度] オプションでは、湾曲した領域スケッチツールを使用して 2D の形状をスケッチする場合、領域は閉じた線または交差している線で形成されます。[プル] ツールを使用してスケッチを 3D 化すると、領域はソリッドになり、線はエッジになります。のメッシュファセットのサイズと形状を制御します。

      • 低、中、高で、偏差と角度のあらかじめ設定された値を使用します。

      • カスタムでは、偏差スライダと角度スライダが有効になり、ユーザーがカスタマイズした値を使用できます。

        以上のオプションの効果については、以下の説明を参照してください。偏差とは、モデルのカーブした横断面を通過して描画された弦両方の端点が 1 つの円上にある直線。とカーブの最末端点の間の距離を指します。角度とは、弦のラインが横断面のカーブに正接交差することなく 1 点のみでカーブ (円弧または円) に接する線。正接点で半径に垂直です。カーブに正接する線のスケッチや、線またはカーブに正接する円弧をスケッチできます。する線に交じる角度です。

      • [ファセットの最大エッジ長] で、エッジ長を入力します。指定した値がエッジの最大値になりますが、それよりも小さいエッジ長が作成される場合もあります。ACIS モデラーは指定されたエッジ長の設定を満たすよう試みますが、状況によっては、デザインに最大限対応するために、指定したファセットの最大エッジ長よりも短いエッジ長を作成する場合もあります。

      • [ファセットの最大縦横比] で、STL ファイルをエクスポートするときの三角形のファセット比を変更します。

偏差は、モデルエッジからファセットエッジまでの距離を制御します。以下の図は、円筒メッシュの最長距離の影響を示しています。これらの例では、[縦横比] を 3 に固定し、[ファセットの最大エッジ長] を 4 mm に設定しています。



最長距離 = 0.75mm 最大角度 = 20 度	最長距離 = 0.01mm 最大角度 = 20 度



設定によって、円のエッジ沿いのファセットがどのように変化するか確認してください。内側は平面なので、45 度三角形が最も効率的なファセットです。

左の例は、ディフォルト最長距離 0.75mm を示しています。これは、拡大した (平面) 図に見られるギャップを指します。最長距離を 0.01 mm に短縮すると、エッジ沿いのファセット数が増え、右図のようにファセットエッジが円筒エッジに近づきます。



同様に、最大角度を減らすと、湾曲エッジ沿いのファセット数が増えます。この例では、最大角度を 20 度から 1 度まで減らした結果を示します。

最長距離 = 0.75mm 最大角度 = 1 度



[縦横比] を固定せず、[最長エッジ長さ] を指定しなければ、以下の図のように歪みの大きい三角形になります。

縦横比と最長エッジ長さを指定せず 最長距離 = 0.75mm 最大角度 = 20 度	縦横比と最長エッジ長さを指定せず 最長距離 = 0.75mm 最大角度 = 1 度	縦横比と最長エッジ長さを指定せず 最長距離 = 0.01mm 最大角度 = 20 度

1. 左側のﾊﾟﾈﾙで TGF を選択します。
2. ｴｸｽﾎﾟｰﾄの方法を選択します。
   • ﾃﾞｻﾞｲﾝ単位: ﾃﾞｻﾞｲﾝ単位のｴｸｽﾎﾟｰﾄ
   • ｱｾﾝﾌﾞﾘ単位: ｱｾﾝﾌﾞﾘ単位のｴｸｽﾎﾟｰﾄ
   • ﾊﾟｰﾂ単位: ﾊﾟｰﾂ単位のｴｸｽﾎﾟｰﾄ
   • ﾎﾞﾃﾞｨ単位: ﾎﾞﾃﾞｨ単位のｴｸｽﾎﾟｰﾄ
3. ﾌｧｾｯﾄの解像度
   • [低]、[中]、[高]を設定し、偏差と角度のあらかじめ設定された値を使用します。

   • ｶｽﾀﾑ: [偏差] と [角度] ｽﾗｲﾀﾞを使用して、TGF ﾒｯｼｭの解像度を設定します。

     偏差とは、ﾓﾃﾞﾙのｶｰﾌﾞ3D では、空間上の線です。した横断面を通過して描画された弦とｶｰﾌﾞの最末端点の間の距離を指します。角度とは、弦のラインが横断面のカーブに正接する線に交じる角度です。

   • ﾌｧｾｯﾄの最大ｴｯｼﾞ造形の外側の 1 つの境界で構成される 3D オブジェクト。2D でスケッチされた線は、スケッチを 3D にプルするとエッジになります。長 :TGF ﾌｧｲﾙをｴｸｽﾎﾟｰﾄするときの三角形の最大ｴｯｼﾞ長を変更します。

   • ﾌｧｾｯﾄ最大縦横比 : TGF ﾌｧｲﾙをｴｸｽﾎﾟｰﾄするときの三角形のﾌｧｾｯﾄ比を変更します。
   • ﾌｨｰﾁｬｰｴｯｼﾞの抽出 : TGF ﾌｧｲﾙをｴｸｽﾎﾟｰﾄするときのﾌｨｰﾁｬｰｴｯｼﾞを抽出します。角度を入力して、ﾌｨｰﾁｬｰｴｯｼﾞを決定するために使用します。

1. 左側のパネルで [VRML] を選択します。

2. [クオリティを上書き] を選択して、印刷解像度のオプションと公差を変更します。

   • [低]、[中]、[高] で、偏差と角度のあらかじめ設定された値を使用します。

   • カスタム: [偏差] スライダと [角度] スライダを使用して、VRML メッシュの解像度を設定します。

     偏差とは、モデルのカーブした横断面を通過して描画された弦とカーブの最末端点の間の距離を指します。角度とは、弦のラインが横断面のカーブに正接する線に交じる角度です。

   • ﾌｧｾｯﾄの最大縦横比 : VRML ﾌｧｲﾙをｴｸｽﾎﾟｰﾄするときの三角形のﾌｧｾｯﾄ比を変更します。.

1. 左側のパネルで Workbench を選択します。

2. 基本および詳細ｼﾞｵﾒﾄﾘｵﾌﾟｼｮﾝを設定します。

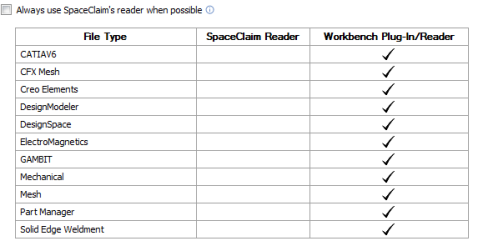

3. 可能であればSpaceClaim のｵﾌﾟｼｮﾝﾘｰﾀﾞｰを常に使用する ｵﾌﾟｼｮﾝを設定します。これにより、ﾄﾞｷｭﾒﾝﾄを開いているときに、ANSYS CAD Configuration Manager's (CCM) 設定を無視するように、任意で SCDM を設定できます。SCDMにｲﾝﾎﾟｰﾄできるﾌｧｲﾙ形式は、以下の3つのｶﾃｺﾞﾘに分類されます：

   1. これらの形式では、ANSYSﾊﾟｰﾂﾏﾈｰｼﾞｬ（VRML、STL、PLY、IGES、STEPなど）を 経由することは決してありません。 これらの形式は常にSpaceClaim のﾘｰﾀﾞｰを使用します。

   2. これらの形式では、ANSYSﾊﾟｰﾂﾏﾈｰｼﾞｬ (CATIA V6、DesignModeler、Creo Elements、GAMBITなど)を必ず読み取り しなくてはなりません。Workbench の優先順位は必ずこれらの形式に適用されます。

   3. 形式はﾊﾟｰﾂﾏﾈｰｼﾞｬ とSpaceClaimのリーダーの両方で読み取り可能です。

ｵﾌﾟｼｮﾝには表が含まれており、それには、どのﾘｰﾀﾞｰが各々のﾌｧｲﾙ形式で使用されるか記載されています。表に一覧されている形式は、ｶﾃｺﾞﾘ2および3以上です。ｵﾌﾟｼｮﾝを有効にすると、ｶﾃｺﾞﾘ3からのすべての形式は、 SpaceClaim の相互運用機能を経由するよう強制されます。ｵﾌﾟｼｮﾝが無効化されている場合は、各形式の振る舞いは、CCM 内の設定により決定されます。
