基準となる寸法エッジまたは面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。の寸法値を表示する、図面上のアノテーション。[寸法] ツールを使用すると、デザイン、図面シート、3D マークアップに対して寸法値を追加できます。として、定規寸法プルまたは移動ジオメトリの移動または回転軸オブジェクトの回転の中心となる直線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。の周囲のパス面またはエッジをスイープする、直線、曲線またはエッジ。で移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。に使用するツール。をするときに正確な寸法を入力するオプション。寸法は、通常は移動またはプルをするときは直線で、回転するときは角度です。を [グループ] パネルに保存できます。[移動] で作成した基準となる寸法をクリックすると、[移動] ツールが自動的に有効になります。寸法の変更は、オブジェクトの移動と同様に行います。寸法の値を変更すると、寸法の点、エッジ、面、軸が移動します。

[移動] ツールを使って基準となる寸法を追加するには

1. [ﾃﾞｻﾞｲﾝ少なくとも 1 つのトップレベルコンポーネントを含む、2D または 3D のモデル。] ﾀﾌﾞの [編集] ｸﾞﾙｰﾌﾟ[グループ] タブに表示されるオブジェクトのセット。選択した複数のオブジェクトのグループを作成できます。選択、Alt キーを押しながらの選択、アンカーの移動、軸、定規寸法などの情報は、グループととも全て維持されます。で[移動] をｸﾘｯｸします。

2. 寸法を変更する場合は、寸法を移動する面 (複数可) を選択します。

3. 移動ハンドルの方向または回転軸面、エッジ、ヘリカルを回転する中心となる直線、軸、エッジ。をクリックします。

4. [オプション] パネル基本的にアプリケーションウィンドウの左側に表示される、ユーザーインターフェースの一部で、[ストラクチャー] パネル、[レイヤ] パネル、[選択] パネル、[グループ] パネル、[オプション] パネル、[プロパティ] パネルがあります。これらのパネルをドッキングまたは切り離すことができます。またはミニツールバー[デザイン] ウィンドウで右クリックすると表示される、ツール特有のオプションのセット。[オプション] パネルでオプションにアクセスすることもできます。で [定規] をクリックします。

5. 選択した面との間で寸法を作成する面、エッジ、または点を選択します。

6. [グループ] パネルの [グループの作成] をクリックします。

例

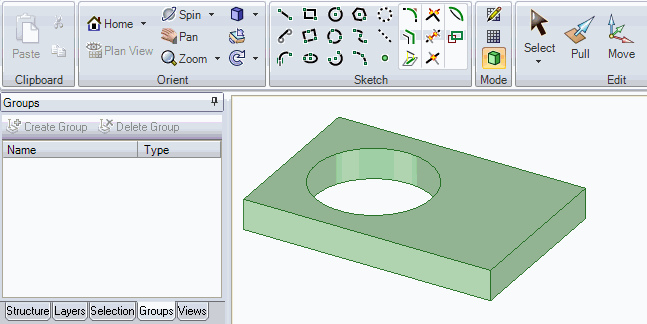

このビデオは、半径寸法とオフセット距離寸法の作成を示しています。寸法の変更は、面の移動と同様に行います。保存した寸法を変更すると、円筒と平面プレーン内に存在する面。が移動します。
