支点による移動

[支点ヒンジ。回転軸オブジェクトの回転の中心となる直線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。の周囲のパス面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。またはエッジをスイープする、直線、曲線またはエッジ。で移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。軸。[移動ジオメトリの移動または回転に使用するツール。] ツールを使用するときに、オブジェクトを選択し [支点] ツールガイドを使用すると、選択したオブジェクトを支点に他のオブジェクトを移動できます。] ツールガイド選択したツールに特有の機能。は、点、エッジ、または面を中心にオブジェクトを移動します。このツールガイド「ツールガイド」を参照してください。を使用すると、パターンや面を回転させることができ、単純な分解アセンブリオブジェクトが軸線に沿って表示されるコンポーネントのビュー。を作成することができます。

[支点] ツールガイドでオブジェクトを移動するには

1. [デザイン] タブの [編集] グループで [移動] をクリックします。

2. 移動する点、エッジ、または面を選択します (複数可)。ストラクチャーツリーでサーフェス、ソリッド、コンポーネントを選択できます。

   このオブジェクトは、通常の色よりも濃いシェーディングでハイライト表示されます。選択したコンポーネントは、赤い境界ボックスで囲まれます。

3. [デザイン] ウィンドウの右側の [支点] ツールガイドをクリックします。

4. 支点として使用する点、エッジ、または面を選択します。ストラクチャーツリーでサーフェス、ソリッド、コンポーネントを選択できます。

   このオブジェクトは、青色でハイライト表示されます。

5. 移動ハンドルの矢印または半径をドラッグしてオブジェクトを移動します。

例

以下の例は、オブジェクトが赤い矢印の方向にドラッグされた状態を示します。

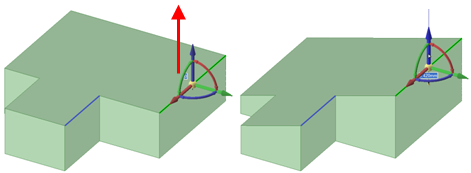

別のエッジを支点としたエッジの移動

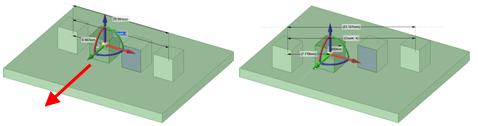

1 つのパターンメンバーを支点としたパターンの移動。移動するパターンメンバーの面を全て選択する必要があります。

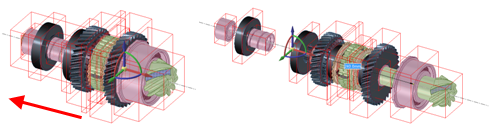

1 つのコンポーネントの面を支点としたコンポーネントの移動。ストラクチャーツリーでコンポーネントを選択します。
