ﾋﾞｭｰ

基本ビューのショートカットキーを変更して、独自のカスタムビューを作成して、オブジェクトの向きと表示の設定を保存できます。

ユーザー作成のビューは、移動ジオメトリの移動または回転軸オブジェクトの回転の中心となる直線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。の周囲のパス面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。またはエッジをスイープする、直線、曲線またはエッジ。で移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。に使用するツール。時に自動で拡大または縮小することはありません。

ビューのショートカットキーを変更するには

1. ストラクチャーパネル基本的にアプリケーションウィンドウの左側に表示される、ユーザーインターフェースの一部で、[ストラクチャー] パネル、[レイヤ] パネル、[選択] パネル、[グループ] パネル、[オプション] パネル、[プロパティ] パネルがあります。これらのパネルをドッキングまたは切り離すことができます。の [ビュー] タブをクリックします。

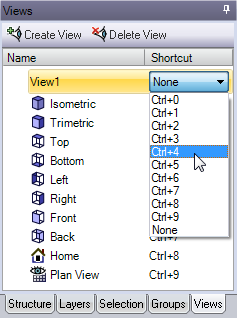

2. 変更するビューの [ショートカット] ドロップダウンリストでショートカットキーの組合せジオメトリの切り取りや結合に使用するツール。を選択します。

カスタムビューを追加するには

1. デザインウィンドウモデルまたはアセンブリを表示する、ユーザーインターフェースの領域スケッチツールを使用して 2D の形状をスケッチする場合、領域は閉じた線または交差している線で形成されます。[プル] ツールを使用してスケッチを 3D 化すると、領域はソリッドになり、線はエッジになります。 「作業画面」とも呼ばれます。のビューの位置を決定し、保存します。

2. ストラクチャーパネルの [ビュー] タブをクリックします。

3. パネル上部の [ビュー作成] をクリックします。

4. 次のオプションから選択します。

   • 名前: ビューの一意な名前を入力します。ストラクチャーツリーに名前が表示されます。>

   • ショートカット: ドロップダウンリストでキーの組合せを選択します。

   • 向き: ビューで現在の向きを保存したい場合は選択します。

   • オブジェクトの表示:現在のビューのオブジェクトの表示をビューに保存する場合に選択します。ビューの作成時に非表示にしたオブジェクトは、ビューを適用すると非表示になります。表示は全てのタイプのジオメトリ、プレーン、カーブに適用されます。

   • 新しいオブジェクトの表示の振舞い: ビューを作成した後に作成するオブジェクトに適用する表示の振舞いを選択します。

     • 変更なし: ビューを適用すると、新しいオブジェクトの表示が保持されます。

     • 表示: ビューを適用すると、新しいオブジェクトが表示されます。

     • 非表示: ビューを適用すると、新しいオブジェクトが非表示になります。

5. [OK] をクリックします。

   作成したカスタムビューが [ビュー] ツールメニューに追加されます。

カスタムビューを適用するには

次の方法で現在のビューをカスタムビューに変更できます。

• [ストラクチャービュー] パネルの [ビュー] タブを選択し、ビューを右クリックしてコンテキストメニューユーザーインターフェースでは、実行中の操作に特有な機能のリストを意味します。コンテキストメニューにアクセスするには、[デザイン] ウィンドウで右クリックします。から [ビューを適用] を選択します。
• ショートカットキーを使用します (割り当てられている場合)。
• [向き] リボングループにある [ビュー] ツールメニュー からビューを選択します。

カスタムビューを置換するには

1. デザインウィンドウのビューの位置を決定し、保存します。

2. ストラクチャーパネルの [ビュー] タブをクリックします。

3. 置換するカスタムビューを右クリックし、コンテキストメニューから [置換] を選択します。

   カスタムビューが現在のビューに置換されます。

カスタムビューの名前を変更するには

1. ストラクチャーパネルの [ビュー] タブをクリックします。

2. 名前を変更するカスタムビューを右クリックし、コンテキストメニューから [名前変更] を選択します。

3. ビューの新しい名前を入力します。

カスタムビューのプロパティを編集するには

1. ストラクチャーパネルの [ビュー] タブをクリックします。

2. 編集するカスタムビューを右クリックし、コンテキストメニューから [プロパティ] を選択します。

3. ビューのプロパティを編集します。

カスタムビューを削除するには



1. ストラクチャーパネルの [ビュー] タブをクリックします。

2. 削除するビューを選択します。

3. パネル上部の [ビューの削除] をクリックします。

   基本ビューを削除することはできません。
