コンポーネントの選択

コンポーネントの選択モードは、[デザイン] タブの [リボン] グループ内にある [選択] ツールの下にあります。いずれかのツールがアクティブになっていれば、ほとんどの場合このメニューにアクセスできます。たとえば、[プル] ツールがアクティブなときに選択モードを変更する場合、[選択] の下の矢印をクリックします。[プル] ツールはアクティブなままです。

選択モードでは、ジオメトリ上にいるときに、コンポーネント内にあるオブジェクトへマウスを移動ジオメトリの移動または回転軸オブジェクトの回転の中心となる直線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。の周囲のパス面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。またはエッジをスイープする、直線、曲線またはエッジ。で移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。に使用するツール。すると、そのコンポーネントはプリハイライトされます。

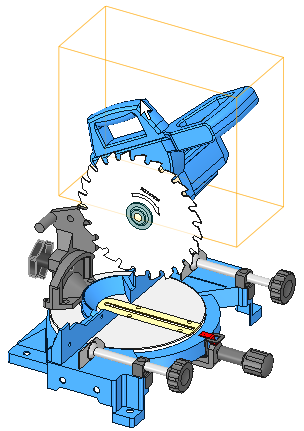

ボックスの選択中のプリハイライトは、ボックスを結びつけているコンポーネントだけを表示します。面、エッジ、その他はプリハイライトされません。
