シートメタルの展開

シートメタルデザインを展開し、展開コンポーネントとその元のデザインで、変更を同時に表示できます。

[展開] ボタンは、シートメタルパーツの 1 つの面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。を選択すると使用可能になります。

展開パーツは、シートメタルパーツをエクスポートするときに、ソリッドと一緒にはエクスポートされません。しかし、明示的に展開パーツをエクスポートすることは可能です。

以下のタイプのウォールシートメタルのウォールの側面。下のイメージでは、2 つの垂直のウォールがオレンジ色でハイライトされています。を展開することは可能ですが、円筒や円錐ではなく平面プレーン内に存在する面。を右クリックする必要があります。

• フラットなウォール
• 大きな直径の円筒 (ロールベンド) を含む円筒状ウォール
• ほとんどの円錐状ウォール (シェル化されシートメタルパーツに変換された円弧半径が一定の曲線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。。すなわち円の一部。「スイープ円弧」、「3 点円弧」、「正接交差することなく 1 点のみでカーブ (円弧または円) に接する線。正接点で半径に垂直です。カーブに正接する線のスケッチや、線またはカーブに正接する円弧をスケッチできます。円弧」を参照してください。間の徐変半径フィレット付きのパーツなど)。また、半径間のブレンドで作成され、確実に展開されたパーツ。
• Z ベンドと S ベンド (円筒状ウォールまたは円錐状ウォールに隣接する場合も含む)
• ベンドに触れる穴を含むウォール。または、ベンドを含むオブジェクトに含まれるウォール。
• 複雑な堅いエッジを含む二重ウォールパーツ。

シートメタル (板金) コンポーネントを展開するには

1. ベンド接合が少なくとも 1 つあるシートメタルコンポーネントの面を選択します。

   選択された面は、展開されたデザインの向きを設定します。シートメタルパーツの 1 つの面を選択すると、[展開] ボタンが使用可能になります。右クリックして、コンテキストメニューユーザーインターフェースでは、実行中の操作に特有な機能のリストを意味します。コンテキストメニューにアクセスするには、[デザイン] ウィンドウで右クリックします。から [パーツ展開] を選択します。

2. [シートメタル] タブの [フラット] グループにある [展開] をクリックします。



   正確に円錐形ではない円錐形曲がりは、 ほぼ平坦になります。



   下の図に示されるように、新しい [デザイン] ウィンドウに、展開されたバージョンのコンポーネントがその外形寸法エッジまたは面の寸法値を表示する、図面上のアノテーション。[寸法] ツールを使用すると、デザイン、図面シート、3D マークアップに対して寸法値を追加できます。とともに平面ビュー正面からのビュー。として表示されます。また、ストラクチャーツリーにも展開パーツ として表示されます。元のデザインで展開パーツの表示は、ストラクチャーツリーでオフに初期設定されています。展開パーツは、デザインの一部として保存されます。

   展開パーツの全体の外形寸法は、スケッチ面の向きに基づいて寸法測定デザインのエッジ、面、ソリッドの測定プロパティを表示するツール。されます。ベンドの内側の角度は、寸法の計算に使用されます。2 つのフラットの範囲作成したオブジェクトの外側の境界。の寸法が自動的に表示されます。

   ベンドは展開パーツのストラクチャーツリーに、オブジェクトとしてリストされます。ベンドラインとベンド寸法は、表示がオフの状態でベンドレイヤ上に配置されます。ベンドラインを表示するには、[レイヤ] パネルで表示をオンにします。

   面取り[プル] ツールで作成された 2 つのエッジ間の傾斜したコーナー。傾斜部分の角度は同じです。ベベルとも呼ばれます。がフォームとして識別される場合、デザインの [プロパティ] パネル基本的にアプリケーションウィンドウの左側に表示される、ユーザーインターフェースの一部で、[ストラクチャー] パネル、[レイヤ] パネル、[選択] パネル、[グループ] パネル、[オプション] パネル、[プロパティ] パネルがあります。これらのパネルをドッキングまたは切り離すことができます。の [シートメタル] セクションにある [フォームを平面化] の値に基づいて展開します。

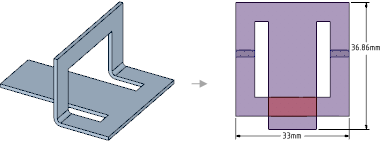

   展開コンポーネントに干渉ソリッドが互いに交差ソリッドおよび面の分割ソリッドまたはサーフェスを分割するには、[組合せ] ツールを使用します。ソリッドまたはサーフェスを選択して、ターゲットをカットするために [カット] ツールとして使用します。「カッターオブジェクト」を参照してください。に使用するツールするエッジ、またはデザインでソリッド、サーフェス、コンポーネントが交差する部分の体積。[解析] ツールで表示することができます。するジオメトリが含まれている場合、下図に示されるように、このジオメトリはストラクチャーツリーで別のサーフェスになり、赤色でハイライト表示されます。また、展開を妨げるエッジもハイライト表示されます。







   展開されたシートメタルパーツをコンポーネントに保存する場合、そのコンポーネントをアセンブリで開くと、ストラクチャーツリーで展開されたパーツのチェックボックスとアイコンが表示されます。展開されたシートメタルパーツの表示を、展開されたパーツの [デザイン] ウィンドウで切り替えることができます。



展開したシートメタルコンポーネントを折り畳むには

[ウォールを折り畳み] ツールで、展開したパーツのウォールを折り畳みます。

1. [シートメタル] タブの [フラット] グループにある [ウォールを折り畳み] をクリックします。
2. (オプション) 部分的にウォールを折り畳み直すだけの場合、[オプション] パネルに [ベンドパーセンテージ] を入力します。
3. [ベンド] (ウォールではなく) をクリックして、折りたたみ直します。

折りたたみ直す [ベンド] の選択では、ボックス選択ができます。

例

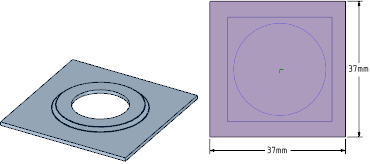

フォームの展開。輪郭空間上の線。オブジェクトの外形。スイープまたはブレンドを実行するときのオブジェクトの描写に使用します。は、展開されたパーツが配置された側のパーツに表示されます。最上部にあるフォームの輪郭のみが表示されます。フォームのアウトラインは、ベンドレイヤに存在します (ディフォルトでは非表示)。





フランジフォームの展開。



デザインの非展開および展開ビューで同時に作業するには

シートメタルパーツの展開ビューを非展開ビューの隣に配置して、両方のビューで同時に作業することができます。片方のビューのパーツに適用される変更は、もう 1 つのビューでも更新されます。

[プル] ツールを使用して以下変更を行うことが可能であり、変更は展開ビューに反映されます。

• 平らなウォールおよび円筒状ウォールに穴をパンチする

• ウォールをプルして高さまたは幅を変える、またはプルして穴の寸法を変える

• 展開パーツにて自動的に作成されたアノテーション寸法を使用し、ウォールの高さまたは幅を変える (以下のアニメーション化された例を参照)

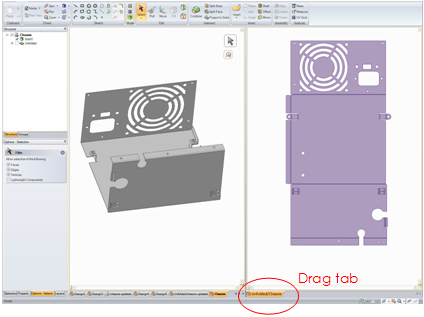

隣り合わせにビューを配置するには、デザイン ウィンドウのタブをクリックしてドラッグし、一方のビューの隣にドロップします。





例

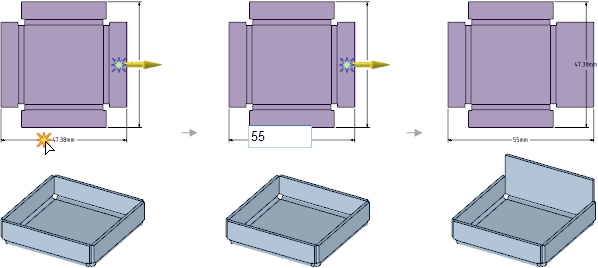

[プル] ツールとアノテーション寸法を使用して、展開パーツ (上側) のウォールの高さを変更。変更は、非展開パーツ (下側) に反映されます。

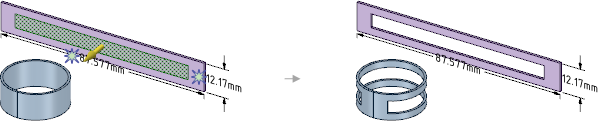

[プル] ツールを使用して展開した円筒に穴を配置し、非展開パーツにも穴を作成。

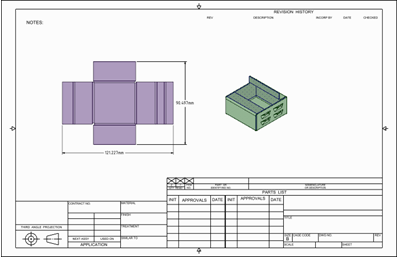

図面シートに展開されたパーツのビューを作成するには

1. 図面他の人と意見交換を行ったり、デザインを提出してレビューしてもらうために組み込まれた、デザインのアスペクト。[図面] タブにあるツールを使用すると、デザインにアノテーションをつけたり、図面シートを作成したり、デザインの変更を確認したりできます。また、各種規格に合うように、図面設定のカスタマイズをしたり、独自のカスタムスタイルを作成したりすることもできます。シートで、シートメタルパーツを展開します。

   マウスを動かして、展開されたパーツをプレビューします。

2. 図面シートをクリックして、その場所にアイソメビュー図面シートのビューの 1 つです。アイソメビューにより、選択したビューが作成に使用されたビューから独立します。「投影ビュー図面シートのビューの 1 つです。図面シートでその他のビューの 1 つから投影ビューを作成して、モデルの別の側を表示できます。「アイソメビュー」、「横断面図面シートのビューの 1 つです。横断面断面のエッジと頂点線を終了する点。複数の線またはエッジの交差する点。頂点は、スケッチ、寸法、その他の操作で選択できます。を操作してソリッドを編集するデザインモード。ビューは、内部の詳細を表示するために切り取られます。は、デザインの横断面を表示します。横断面は、図面シートでその他のビューの 1 つから作成します。「アイソメビュー」、「投影ビュー」、「詳細図図面シートのビューの 1 つです。詳細図は、一部分の拡大などの特定のエリアの拡大ビューを作成し、より詳細な図面を表示します。図面シートでその他のビューの 1 つから詳細図を作成できます。「アイソメビュー」、「投影ビュー」、「横断面」を参照してください。」を参照してください。」、「詳細図」を参照してください。」、「横断面」、「詳細図」を参照してください。を配置します。



ベンド寸法を展開ビューに追加するには

1. ビューを選択します。
2. 右クリックして [ベンド寸法を表示] を選択します。
3. [ベンド寸法] レイヤがオンになっていることを確認してください。

このオプションを有効にした場合、モデルに変更を加えると図面シートのベンド寸法が自動的に更新されます。



展開パーツを .dxf としてエクスポートするには

1. [図面] タブのツールを使用して、展開されたビューに任意の寸法と注記デザイン、図面シート、3D マークアップに配置されるアノテーション。注記は入力したテキストまたは記号を含み、引出線によりジオメトリに接続できます。を配置します。
2. [表示] タブの [表示モード] を [ワイヤーフレーム] に設定します。

   このステップでは、dxf エクスポート用のモデルが準備され、その結果イメージが表示されます。

3. SpaceClaim メニューから [名前を付けて保存] を選択し、エクスポートタイプとして AutoCADAutodesk 社による 2D および 3D デザイン用のソフトウェア。AutoCAD の標準ファイルフォーマットは DWGAutoCAD の標準図面フォーマット。図面、パーツ、アセンブリを開いて挿入できます。図面はレイアウトまたは図面上に読み込まれます。パーツ、アセンブリ、図面、3D マークアップスライドのエクスポートができます。 で、データ交換ファイルフォーマットは DXF図面の交換フォーマット。Autodesk 社により開発された CAD データファイルフォーマットで、AutoCAD とその他のプログラム間でデータの相互運用が可能です。図面、パーツ、アセンブリを開いて挿入できます。図面はレイアウトとして挿入できます。パーツ、アセンブリ、図面、3D マークアップスライドのエクスポートができます。、CAD データの公開用フォーマットは DWF です。 ファイル (*.dxf) を指定します。

   展開されたモデルは、アノテーションとともに 2D dxf ファイルとして保存され、製造に使用することができます。
