ボディとサーフェスの分割

ボディとサーフェスを分割ソリッドまたはサーフェスを分割するには、[組合せ] ツールを使用します。ソリッドまたはサーフェスを選択して、ターゲットをカットするために [カット] ツールとして使用します。「カッターオブジェクト」を参照してください。するには、[組合せジオメトリの切り取りや結合に使用するツール。] ツールを使用します。

ボディやサーフェスを分割するには

1. [分割結合] リボングループの [組合せ] ツール をクリックするか、I キーを押します。

2. カットするボディまたはサーフェスを選択します。

   [カッター選択] ツールガイド選択したツールに特有の機能。が有効になります。

3. (オプション) オプションを選択して、カットの動作をコントロールします。

4. ボディをカットするのに使用するサーフェスをクリックします。

   選択したオプションに基づいて、カットに使用するサーフェスが保持または削除されます。カットによって作成されたボディまたはサーフェスを確認するには、[ストラクチャー] パネル基本的にアプリケーションウィンドウの左側に表示される、ユーザーインターフェースの一部で、[ストラクチャー] パネル、[レイヤ] パネル、[選択] パネル、[グループ] パネル、[オプション] パネル、[プロパティ] パネルがあります。これらのパネルをドッキングまたは切り離すことができます。の情報を確認してください。

   カットで作成した領域スケッチツールを使用して 2D の形状をスケッチする場合、領域は閉じた線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。または交差している線で形成されます。[プル] ツールを使用してスケッチを 3D 化すると、領域はソリッドになり、線はエッジになります。を確認するには、対象のボディにマウスカーソルを合わせます。

5. 削除する領域をそれぞれクリックします。

   削除する範囲作成したオブジェクトの外側の境界。の選択が終わったら、[ターゲットの選択] ツールガイド「ツールガイド」を参照してください。をクリックして、さらに組合せを行うか、他のツールを選択してください。

ボディ上の面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。を使ってボディを分割したいときは、[ボディ分割] ツールを選択します。 面上にエッジを作成する場合には、[分割] ツールを選択します。

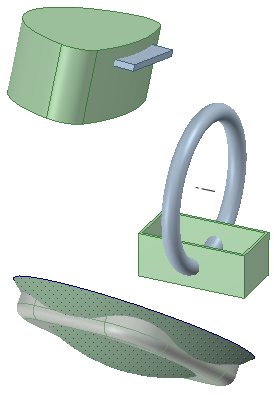

カッターオブジェクトでターゲットオブジェクトを分割し、ターゲットオブジェクトでカッターオブジェクトを分割するには

1. [分割結合] リボングループから [組合せ] ツールを選択します。

2. [全ての領域に適用] オプションを選択します。

3. カットするオブジェクトをクリックします。

   ターゲットとカッターは同じタイプのオブジェクトであることが必要です (両方ともボディ、または両方ともサーフェス)。

4. カットによって作成された領域を確認するには、対象のサーフェス上にマウスを移動ジオメトリの移動または回転軸オブジェクトの回転の中心となる直線、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。の周囲のパス面またはエッジをスイープする、直線、曲線またはエッジ。で移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。に使用するツール。してください。

   このオプションでは多数の領域が作成される可能性があるため、別のツールをクリックするか、Esc キーを押して [組合せ] の使用を完了するときに残る全ての領域をすばやくマージできるように [ボディのマージ] オプションを併用することをお勧めします。

5. 削除する領域をクリックします。

例

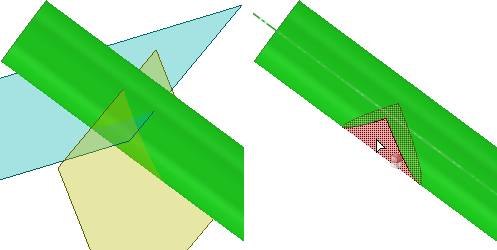

ターゲットに交差ソリッドおよび面の分割に使用するツールする領域の外側にサーフェスをマージできないため、2 つのサーフェスをカッターとして使用。2 つのサーフェスがマージされ、ターゲットにカットを作成します。
