シートメタルのチュートリアル

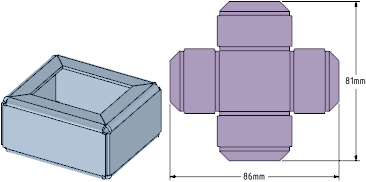

シートメタルパーツを作成する際に、まずソリッドを用意してそれを変換した方が作業が簡単になる場合があります。このチュートリアルでは、一連のプロセスを説明し、シートメタルパーツで作業をするかソリッドで作業をするかに関わらず、その作業を簡単にしてくれる SpaceClaim の強力なツールの使用方法をいくつかご紹介します。

このチュートリアルでは、次の操作を実行します。

• シンプルなソリッドの作成およびシェル化

• 選択フィルタオブジェクトの選択を制限できる、ステータスバーのドロップダウンコントロール。たとえば、面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。とエッジのみなど、チェックしたオブジェクトタイプのみが選択されます。およびパワーセレクトの使用

• シートメタルパーツへのコーナーリリーフの追加

• エッジのシートメタルベンドおよび接合への変換

• 展開するパーツへのリップの作成

• シートメタルパーツの展開
