オープニングの追加

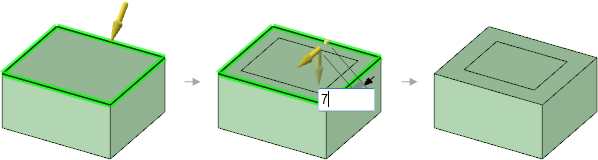

ブロックの上部のエッジをコピーして、オープニング用のエッジを作成します。

1. [デザイン] タブの [編集] グループで [プル] をクリックします。

2. 矩形の上部のエッジをダブルクリックします。

3. この方法で 4 つの連続エッジを選択します。再びダブルクリックすると、選択可能なエッジが順に選択されます。下の手順で示すように、上部の 4 つのエッジが選択されるまでダブルクリックを繰り返します。

4. ミニツールバー[デザイン] ウィンドウで右クリックすると表示される、ツール特有のオプションのセット。[オプション] パネル基本的にアプリケーションウィンドウの左側に表示される、ユーザーインターフェースの一部で、[ストラクチャー] パネル、[レイヤ] パネル、[選択] パネル、[グループ] パネル、[オプション] パネル、[プロパティ] パネルがあります。これらのパネルをドッキングまたは切り離すことができます。でオプションにアクセスすることもできます。または [オプション] パネルで [エッジのコピー] オプションを選択します。ここではミニツールバーのオプションが表示されています。







5. エッジを上部の中心方向に約 7 mm (0.3 インチ) ドラッグします。

   こうすることで、ドラッグまたは入力した量だけ元のエッジからオフセットされたエッジのコピーが作成されます。

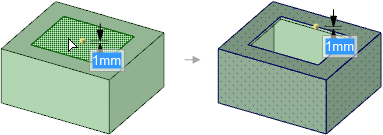

ソリッドのシェル化

1. [デザイン] タブの [挿入] グループで [シェル] をクリックします。

2. エッジをコピーして作成したい面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。を選択します。

3. シェルの厚みを変更します。

   • メートル法で作業している場合は、厚みを 1mm に変更して Enter キーを押します。
   • ヤード/ポンド法で作業している場合は、厚みを 0.04 に変更して Enter キーを押します。

   ソリッドがシェル化され、選択した面が削除されます。
