溶接記号



デザイン、図面Closedシート、3D マークアップClosedスライドには、溶接記号を挿入できます。溶接記号は、デザインウィンドウClosedのジオメトリの有無にかかわらず作成できます。

記号は、AWS または ISOClosed 規格のいずれかで作成できます。

SpaceClaim のディフォルトは AWS 規格です。これは SpaceClaim オプションの [詳細設定] > [一般] セクションにある [アノテーションオプション] で変更できます。この設定は、フォントについて選択した規格とは無関係です。



溶接記号を作成する基本的な手順では、選択に基づいて UI が判断しながら、段階的に詳細な情報を追加して記号を構築していきます。使用できる入力値や記号についてのツールティップスが表示されます。記号全体をボックス選択すると、値を入力するのに使用できるすべての場所が表示されます。[溶接記号] ツールでは、溶接記号を作成および編集できます。

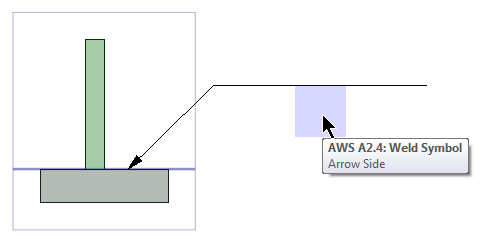

下の図では、空の溶接記号を示しています。ハイライトされた領域にマウスを移動Closedさせると、記号の構築についてガイドClosedするツールティップスが表示されます。

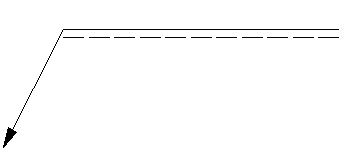

溶接記号には、矢印側と反対側があります。基準線Closedは記号を矢印側と反対側に分けます。AWS では、矢印側は常に基準線の下になります。ISO での矢印側は、下の図では点線で示しています。



溶接記号を作成するには

  1. SpaceClaim オプションの [詳細設定] > [一般] セクションにある [アノテーションオプション] にある [溶接記号規格] を選択します。
  2. [溶接記号] をクリックします。
  3. 矢印を配置します
  4. クリックして基準線を配置します。
  5. 記号が配置され、構築する準備が整います。
    1. [溶接記号] ツールでは、溶接記号の引出線の屈折点の追加または削除ができます。記号の引出線上でマウスの右ボタンをクリックして、このオプションを表示します。
    2. 記号の配置を開始した後に ESC キーを押すと、引出線を削除してツールを終了できます。
  6. 記号の上にカーソルを移動させると、記号要素を追加したり値を入力したりできる場所がハイライトされます。

以下の操作を任意の順序で行って、記号を構築します。

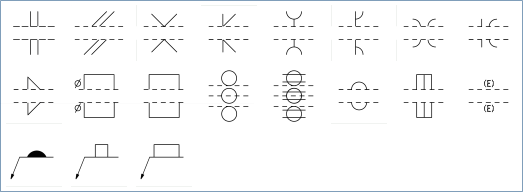

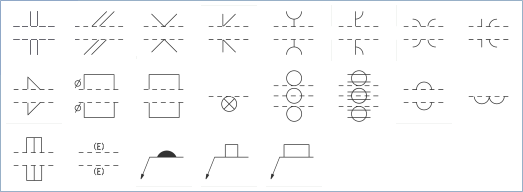

ClosedAWS 記号

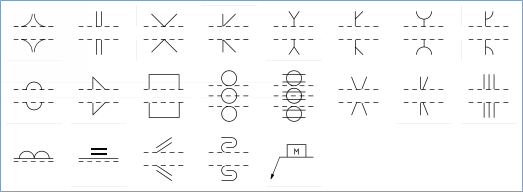

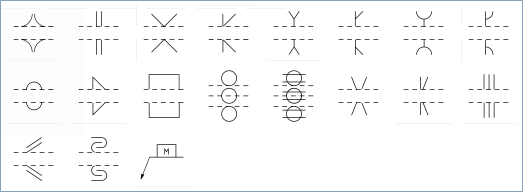

ClosedISO 記号

  1. パレットから記号を選択してミニツールバーからオプションを選択すると、使用できる記号とオプションの表示が現在の記号の構成で意味を持つものだけに変化します。ツールティップスが表示され、使用できる記号を入力値の説明が示されます。

  2. 配置してから記号を選択すると、以下のオプションを提供する記号ミニツールバーが表示されます。

溶接記号についての注意:
