[デザイン] ウィンドウの分割

作業画面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。を複数のウィンドウに分割ソリッドまたはサーフェスを分割するには、[組合せ] ツールを使用します。ソリッドまたはサーフェスを選択して、ターゲットをカットするために [カット] ツールとして使用します。「カッターオブジェクト」を参照してください。するには、[表示] タブの [ウィンドウ] リボングループにある [画面分割] ツールを使用します。ウィンドウを分割することによって、デザインの複数のビューを同時に見ることができます。

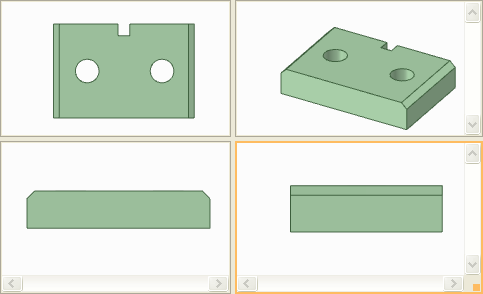

[画面分割] ツールメニュー から、作業画面の分割方法を選択します。この選択に基づいてウィンドウが分割されます。アクティブなウィンドウが黄色の境界線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。で示されます。
