Плохие грани



Инструмент Bad Faces (Плохие грани) обнаруживает грани, отрисовка которых повреждена. Он обнаруживает ребра, которые не сошлись при прорисовке граней для графического отображения.

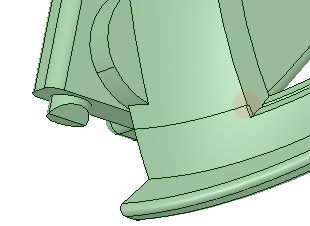

Плохая грань выделяется красным кружком.

Поиск плохих граней

  1. Откройте модель, которую необходимо проверить.

  2. Щелкните элемент Bad Faces (Плохие грани) в группе Detect (Обнаружение) на вкладе Prepare (Подготовка).
  3. Выделяются все грани с поврежденной отрисовкой.
