Базовые целевые элементы

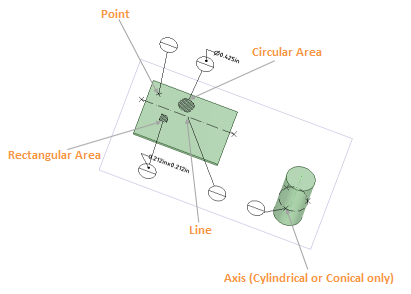

Используйте инструмент Datum Target  (Базовый целевой элемент) на вкладке Detail (Детализация) группы Annotations (Комментарии), чтобы создать базовые целевые элементы в конструкции, на чертежном листе или в слайде 3D-разметки. Как показано ниже, можно вставить следующие типы базовых целевых элементов:

• ТочкаОтдельная точка на сетке эскиза. 2D-объект, не имеющий высоты, ширины или длины. Примеры точек: исходная точка, ось, вершина. Используйте инструмент Point (Точка), чтобы нанести точку на сетку эскиза. Точки полезны для определения размеров, разделения элементов и создания точки на линии или кривой, через которую нужно начертить трехточечный круг.
• Круглая область
• ОсьПрямая линия, вокруг которой вращается объект или вокруг которой симметрично упорядочены объекты. См. «Ось выравнивания». (только цилиндрическая или коническая)
• ЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами.
• Прямоугольная область

Верхнее поле базового целевого элемента — это размеры (размер области целевого элемента или диаметр точки базового целевого элемента); нижнее поле — это условная буква (буква, определяющая целевой элемент), как показано на изображении ниже:

При создании базового целевого элемента по умолчанию коэффициент высоты выноски базы составляет 3,5. Эта настройка определяет, каким должно быть соотношение текущей высоты текста и размера круга выноски. Например, настройка 3,5x — для ASMEСтандарты Американского общества инженеров-механиков для инженерно-технической документации. Можно изменить стиль своих комментариев для соответствия стандартам ASME. См. «ISOСтандарты Международной организации по стандартизации для архитектурных и инженерных чертежей, в том числе руководства по определению размеров и допусков. Вы можете изменить стиль своих комментариев для соответствия стандартам ISO. См. «ASME», «JISСтандарты Японской ассоциации стандартов для технических чертежей. Вы можете изменить стиль своих комментариев для соответствия стандартам JIS. Стандартные значения JIS совпадают со значениями ISO, однако в JIS используются виды по методу третьего угла, в то время как в ISO используются виды по методу первого угла. См. «ASME», «ISO».».», «JIS», а ISO и модели на базе ISO используют настройку 4x.

Вставка базового целевого элемента

1. Выберите инструмент Datum Target (Базовый целевой элемент).

2. На панели Options (Параметры) выберите тип целевого элемента.

   • Точка

   • Круглая область

   • Прямоугольная область

   • Линия

   • Ось

1. Наведите курсор на грани конструкции, чтобы просмотреть подходящие плоскости комментария.

2. Переместите курсор в место, где нужно вставить целевой элемент.

3. Щелкните и перетащите заполнитель целевого элемента к позиции внутри плоскости комментария или за ее пределами.

4. Щелкните верхнее поле, чтобы ввести (или изменить существующую) цифру или букву для выноски, как показано на изображении ниже:



Редактирование базового целевого элемента:

Базовые целевые элементы имеют три компонента. Можно изменить свойства каждого из них на панели Properties (Свойства).

• Для выбранной выноски можно изменить следующие свойства:
  • Hidden (Скрытый) — значение True (Истина) или False (Ложь)
  • Layout (МакетГрафический режим 2D, который полезнее всего в том случае, если у вас нет срочной необходимости для создания 3D-объектов из линий макета. Если вы не вытягиваете линии макета в 3D, они не будут вести себя точно так же, как линии эскиза. Рассматривайте макет как карандашный чертеж, сделанный по вашей конструкции. Когда вы готовы использовать макет для создания геометрических параметров, следует спроектировать линии макета на эскиз. Проецирование линии макета на эскиз похоже на вычерчивание линии тушью. В качестве макета можно импортировать файл DXFФормат обмена чертежами. Формат файлов данных САПР, разработанный компанией Autodesk для обеспечения совместимости между AutoCAD и другими программами. Вы можете открывать и вставлять чертежи, детали и сборки. Чертежи можно вставлять как макеты. Вы можете экспортировать детали, сборки, чертежные листы и слайды 3D-разметки. 2D AutoCAD или DWGРодной формат чертежей в AutoCAD. Вы можете открывать и вставлять чертежи, детали и сборки. Чертежи можно вставлять как макеты. Вы можете экспортировать детали, сборки, чертежные листы и слайды 3D-разметки..) — если значение Number of Callouts (Количество выносок) больше 1, для выносок можно задать расположение Top (Сверху), Bottom (Снизу), Left (Слева) или Right (Справа).
  • Number of Callouts (Количество выносок) — больше или равно 1
  • Text Height (Высота текста) — на основе единиц модели
  • Text Position (Положение текста) — относительно выноски: Inside (Внутри) или Outside (Снаружи)
• Для выбранной лини выноски можно изменить следующие свойства:
  • Arrow Style (Стиль стрелки) — выберите в раскрывающемся списке один из доступных стилей.
  • Arrow Length (Длина стрелки) — выберите значение Default (По умолчанию) или введите значение в единицах модели.
  • Arrow Width (Ширина стрелки) — выберите значение Default (По умолчанию) или введите значение в единицах модели.
• Для выбранного целевого элемента доступные свойства зависят от его типа.
  • Point (Точка)
    • Type (Тип) — выберите значение Point (Точечный), Circular (Круговой) или Rectangular (Прямоугольный).
    • Point Size (РазмерКомментарий на чертеже, который отображает размер ребра или грани. Используйте инструмент Dimension (Размер) для добавления размеров в свою конструкцию, чертежный лист или 3D-разметку. точки) — введите значение в единицах модели.
  • Circular area (Круглая область)
    • Type (Тип) — выберите значение Point (Точечный), Circular (Круговой) или Rectangular (Прямоугольный).
    • Radius (Радиус) — введите значение в единицах модели.
    • Rotation (Поворот) — введите число градусов для поворота круга.
    • Hatch Angle (УголСм. «Скругление» (для внутреннего угла) или «Закругление» (для внешнего угла) штриховки) — введите число в градусах.
    • Hatch Spacing (Интервал штриховки) — введите число в единицах модели.
• Прямоугольная область
  • Type (Тип) — выберите значение Point (Точечный), Circular (Круговой) или Rectangular (Прямоугольный).
  • Width (Ширина) — введите число в единицах модели.
  • Height (Высота) — введите число в единицах модели.
  • Rotation (Поворот) — введите число градусов для поворота прямоугольника.
  • Hatch Angle (Угол штриховки) — введите число в градусах.
  • Hatch Spacing (Интервал штриховки) — введите число в единицах модели.
• Линия
  • Length (Длина) — введите число в единицах модели.
  • Point Size (Размер точки) — введите число в единицах модели.
  • Rotation (Поворот) — введите число градусов для поворота линии.
  • Show Points (Показывать точки) — значение True (Истина) или False (Ложь)
• Ось
  • Point Size (Размер точки) — введите число в единицах модели.
  • Rotation (Поворот) — введите число градусов для поворота расположений линии, точки и вложения линии выноски.
  • Show Points (Показывать точки) — значение True (Истина) или False (Ложь)

Можно изменить настройки по умолчанию для базовых выносок и целевых элементов в группе Annotation (КомментарийИнформация, которую можно добавить к чертежу, например, примечания, размеры, допуски на размеры, метки центра и ведомость материалов.) на вкладке General SpaceClaim Options (Общие параметры SpaceClaim).

• Showdatum target end points: (Показывать конечные точки целевого элемента) — флажок, который определяет, отображают ли линии базовых целевых элементов свои конечные точки.

• Datum Callout text height ratio: (Соотношение высоты текста базовой выноски) определяет, во сколько раз круг выноски должен быть больше по сравнению с высотой текста.

• Datum Target default point size: (Размер точки по умолчанию базового целевого элемента) определяет размер точки, используемый в точках, линиях и кругах базовых целевых элементов. Размер точки по умолчанию можно переопределить на основе элемента.

• Datum Target area default hatch spacing: (Интервал штриховки по умолчанию области базового целевого элемента) определяет интервал штриховки для круглых и прямоугольных базовых целевых элементов. Интервал по умолчанию можно переопределить на основе элемента.

• Datum Target area default hatch angle: (Угол штриховки по умолчанию области базового целевого элемента) определяет угол штриховки для круглых и прямоугольных базовых целевых элементов. Угол по умолчанию можно переопределить на основе элемента.

• Datum callout leader arrow shape: (Форма стрелки линии базовой выноски) определяет форму стрелки линий выноски, связанных с базовыми целевыми элементами.

• Параметры типа линии:
  • Задайте тип и толщину линии для границ области базового целевого элемента
  • Задайте тип и толщину линии для линий области базового целевого элемента

Определение размеров базовых целевых элементов

РазмерыЗначения или выражения, которые вводятся для точного управления во время создания или изменения конструкции. Можно проставить размер для каждого элемента от линий на эскизе до граней твердых тел. См. «Ординатные размеры», «Прогрессивные размеры», «Линейные размеры». можно определить следующим образом:

• До или от круглой области базы.
• До или от центра прямоугольной базы или любого из ее ребер.
• До конечных точек линии базового целевого элемента или всей линии.
• Диаметр оси базового целевого элемента щелчком по кругу.
• От каждой точки оси базового целевого элемента.

Рекомендации по сборке

Базовые целевые элемента отображаются только в корневом документе текущего окна конструктора. Если они появились в самом компоненте, они будут отображаться при каждом появлении компонента в сборке. Наличие их в корневом документе окна конструктора обеспечивает гибкость и предотвращает создание нескольких ненужных дубликатов.

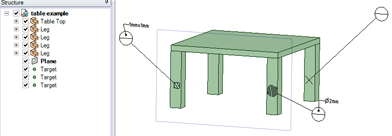

Например, у стола с четырьмя ножками каждая ножка — один и тот же компонент, но для каждой ножки в сборке стола может требоваться другой базовый целевой элемент или целевой элемент может вообще не требоваться. См. изображение ниже.
