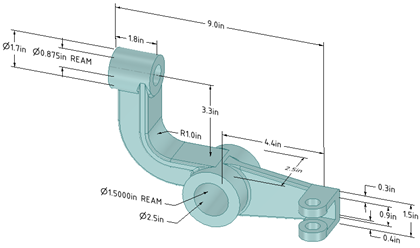

1. В виде чертежа добавьте центральную линию с помощью инструмента Center Line (Центральная линия).

2. Щелкните стрелку под инструментом Dimension (Размер) и выберите пункт Dimension (Размер).

3. Щелкните горизонтальную или вертикальную центральную линию

4. Щелкните ребро или грань.

5. Щелкните, чтобы создать размер.

Два метода:

• Удерживая нажатой клавишу Ctrl, щелкните дугу.
• Сначала щелкните дугу, а затем перетащите размер, удерживая нажатой клавишу Ctrl.

1. Щелкните стрелку под инструментом Dimension (Размер) и выберите пункт Dimension (Размер).

2. Если создается трехмерный размер, щелкните грань, чтобы создать плоскость комментария, в которой нужно разместить размер.

   Если необходимо изменить плоскость комментария, щелкните правой кнопкой мыши и выберите пункт Select New Annotation Plane (Выбрать новую плоскость комментария) в контекстном меню, после чего выберите новую плоскость комментария.

3. Щелкните ребро или грань, принадлежащие фаске.

4. Наведите указатель мыши на конструкцию для предварительного просмотра возможных размеров.

5. Щелкните, чтобы создать размер.

РазмерыЗначения или выражения, которые вводятся для точного управления во время создания или изменения конструкции. Можно проставить размер для каждого элемента от линий на эскизе до граней твердых тел. См. «Ординатные размеры», «Прогрессивные размеры», «Линейные размеры». для плоскостных и цилиндрических фасок.



Можно изменить ориентацию размеров фасок на обратную, задав для свойства Flip Chamfer Dimension (ПовернутьКонструкция: используйте инструмент Rotate (Поворот), чтобы повернуть конструкцию на 90 градусов в плоскости экрана. Конструкцию можно повернуть по часовой стрелке или против нее. ОбъектТермин, который используется для ссылки на какой-либо объект в эскизе 2D или чертеже 3D.: используйте рукоятку Move (Перемещение), чтобы повернуть объект вокруг оси. размер фаски) значение True (Истина).

Обратные размеры фасок



Параметры комментариев на странице General (Общие) параметра Detailing (Детализация) в разделе SpaceClaim Options (Параметры) определяют настройки отображения размеров фасок.



• Default chamfer dimension style (Стиль размера фаски по умолчанию).
  • Linear: размер отображается с выносными линиями, как показано на изображениях выше.
  • Normal to chamfer (Обычный для фаски): размер отображается с выноской, обычно направленной на фаску, как показано на изображении ниже.



• Default chamfer dimension text format (Формат текста размерной линии для фаски по умолчанию):
  • <length> X 45 (<длина> X 45): текст отображается, как на изображениях выше.
  • C<length> (C <длина>): текст отображается, как на изображении ниже.



1. Щелкните стрелку в разделе Dimension (Размер) в группе Annotation (КомментарийИнформация, которую можно добавить к чертежу, например, примечания, размеры, допуски на размеры, метки центра и ведомость материалов.) на вкладке Detailing (Детализация) и выберите пункт Ordinate Dimensions (Ординатные размерыРасстояния X или Y, которые берут начало из одной точки, которая обычно находится в нижней левом углу объекта. Их также называют размерами базы или базовыми размерами).

2. Если создается трехмерный размер, щелкните грань, чтобы создать плоскость, в которой нужно разместить размер.

   Наведите курсор на грани конструкции, чтобы просмотреть подходящие плоскости комментария. (В режимах Sketch (Эскиз) и Section (Сечение) плоскость комментария определяется сеткой эскиза.) Если в месте, в котором расположен курсор, имеется несколько объектов, выделите каждый из них с помощью колесика прокрутки или клавиш со стрелками.

   Чтобы создать плоскость комментария для цилиндрической грани, выберите ось цилиндра.

   Если необходимо изменить плоскость комментария, щелкните правой кнопкой мыши и выберите пункт Select New Annotation Plane (Выбрать новую плоскость комментария) в контекстном меню. Затем щелкните правой кнопкой мыши новое расположение и выберите пункт Set As Annotation Plane (Задать как плоскость комментария).

3. Щелкните линию, ребро или центральную, чтобы задать базовый размер.

   В качестве ссылки для размеров можно использовать существующую выносную линию. Выносная линия — линия, соединяющая точку с текстом размера. Если выбрать выносную линию, будет использоваться базовый размер для размера этой линии.

4. Наведите указатель мыши на грань, чтобы просмотреть все возможные размеры.

   Если имеется много ординатных размеров, предварительный просмотр может работать медленно. Запустите SpaceClaim, используя следующий параметр командной строки, чтобы ограничить количество размеров, отображаемых в предварительном просмотре. В примере указано 10, но вы можете задать любое число.

   MaxOrdDims=10

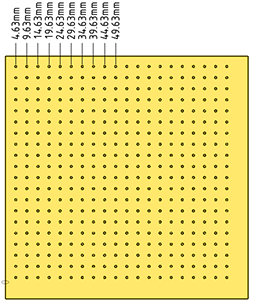

   Показанная ниже плита содержит 400 отверстий, но только 10 из них показаны в предварительном просмотре.



5. Щелкните точку, чтобы разместить размерную линию.

   Если выбрать грань, будут созданы все возможные ординатные размеры.

   Можно щелкнуть несколько точек, чтобы использовать одно базовое значение для этих размеров.

   Базовый размер (0) отображается или скрывается в зависимости от того, какой стандарт детализации выбран в разделе Detailing options (Параметры детализации).

   Если ординатные размеры расположены слишком близко друг от друга, включаются точки автоматического перемещения. Это облегчает чтение.

Использование углового базового значения

Сначала создайте простой ориентированный размер. Затем с помощью одной из линий построения задайте базовое значение и ориентацию ординатных размеров.

В примере выше для определения базового значения выбрана крайняя слева линия построения существующего последовательного размера.

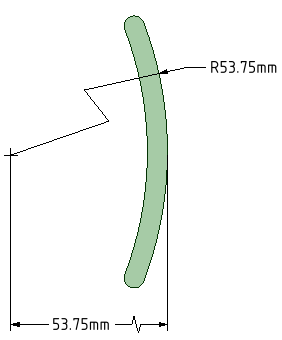

1. Для начала возьмите радиальный размер

2. Дополнительно: установите значение параметра Foreshortened radial dimension center size (Размер центральной радиальной размерной линии в ракурсе) в разделе SpaceClaim Options (Параметры SpaceClaim)

3. Щелкните правой кнопкой мыши и выберите пункт Foreshortened (В ракурсе)



4. При необходимости переместите конечную точку и точки перемещения.

5. Определение размеров по центру позволяет создать размер по длине в ракурсе.



1. Щелкните стрелку под инструментом Dimension (Размер) и выберите пункт Dimension (Размер).

2. Щелкните направляющую инструмента Select bodies (Выбор тел) в правой части окна Design (Конструктор).

3. Выберите твердые тела, для которых необходимо задать размеры:

   • Если выбрать одно тело, будет создан максимальный горизонтальный или вертикальный размер, как показано ниже.



   • Если выбрать несколько тел, будет создан размер для всех твердых тел, который будет закреплен на стороне, возле которой вы щелкнули по твердому телу. Перед выбором каждого твердого тела необходимо щелкнуть направляющую инструмента Select bodies (Выбор тел). Поэтому нужно щелкнуть направляющую инструмента и выбрать первую деталь, а затем снова щелкнуть направляющую инструмента и выбрать вторую деталь.

     В обоих примерах ниже верхняя деталь была выбрана возле своей верхней части. Нижняя деталь была выбрана возле своей верхней части в примере слева и возле своей нижней части — в примере справа. Стрелки мыши указывают, где была выбрана нижняя деталь. Если щелкнуть направляющую инструмента и навести указатель мыши на вторую деталь, отобразится предварительный просмотр размера.



   • Если создается размер в виде сечения чертежного листа, размер будет создан в пределах тела, видимого в плоскости сечения, как показано ниже.



1. Выберите размерный комментарий, чтобы переместить или повернуть его, а также задать его размер.

   Чтобы переместить примечание к размеру, наведите указатель мыши на край поля с помощью инструмента Select (Выбор), пока курсор не изменится на , а затем перетяните примечание.

   Чтобы определить размер поля, содержащего примечание к размеру, перетяните маркеры поля примечания (белые круги).

2. Выделите текст примечания, чтобы изменить его форматирование.

3. (Дополнительно) Щелкните правой кнопкой мыши размер и выберите параметры форматирования текста на мини-панели инструментов.

   Щелкните , чтобы выбрать формат допуска, а затем измените текст допуска.

   • Описание использования предельных значений и подгонки см. в разделе «Допуски для предельных значений и подгонки» ниже.

   Щелкните , чтобы вставить поле. В окне Insert Field (Вставка поля) можно выбрать тип и формат поля.

   Выберите символ для вставки в раскрывающемся списке .

4. Щелкайте наконечник стрелки, чтобы просмотреть альтернативные стили выносок.

   Вы также можете щелкнуть правой кнопкой мыши и выбрать пункт Arrow Style (Стиль стрелки), чтобы задать стиль наконечника стрелки, или последовательно выбрать наконечник стрелки и его стиль на панели Properties (Свойства).

5. Щелкните выносные примечания, чтобы изменить их.

   Можно щелкнуть правой кнопкой мыши и выбрать пункт Add Jog Point (Добавить точку перемещения), чтобы добавить новую точку.

6. Чтобы изменить расстояние между выносной линией размера и ее контрольной точкой на объекте, щелкните выносную линию, а затем наведите указатель мыши на ближайший к объекту конец. Перетащите красную точку, чтобы изменить ее расстояние от объекта.

   Если выносная линия не отображается, наведите указатель мыши на конец выноски с размером, на которой должна располагаться линия. Отобразятся две красные точки, которые можно перетянуть:



7. Измените свойства примечания к размеру на панели Properties (Свойства). Измените следующие свойства:

   • Измените свойства Arrow Length (Длина стрелки) и Width (Ширина), чтобы задать длину и ширину наконечников стрелок

   • Измените свойство Measurement (Измерение), чтобы изменить тип измерения. Например, может понадобиться отобразить радиус, а не диаметр отверстия.

   • Измените свойство Precision (Точность), чтобы изменить количество десятичных разрядов.

   • Измените значения Upper Limit (Верхний предел), Lower Limit (Нижний предел) и Type (Тип) свойства допуска, чтобы изменить формат размера, а также ввести верхнее и нижнее значения допуска.

8. Чтобы расположить размер в текстовом поле,
   • щелкните правой кнопкой мыши примечание и откройте раскрывающееся меню Autofit (Автоподбор).
   • Выберите один из перечисленных ниже параметров.
     • Do not autofit (Без автоподбора): текстовое поле подстраивается под размер вводимого текста и увеличивается по мере ввода. Вокруг примечания нет пустого пространства. При увеличении или уменьшении размера текста соответствующим образом меняется размер поля.
     • Resize text height on overflow (Изменять высоту текста при переполнении): текст всегда подстраивается под ширину поля. Если увеличить ширину поля, текст со второй строки переместится в первую строку.
     • Shrink text on overflow (Сжимать текст при переполнении): размер текста равномерно изменяется (по ширине и высоте), чтобы поместиться в текстовом поле.
     • Shrink text horizontally on overflow (Сжимать текст по горизонтали при переполнении): ширина текста изменяется, но его высота остается неизменной.

Допуски для предельных значений и подгонки поддерживаются для метрических единиц измерения в соответствии со стандартами ISOСтандарты Международной организации по стандартизации для архитектурных и инженерных чертежей, в том числе руководства по определению размеров и допусков. Вы можете изменить стиль своих комментариев для соответствия стандартам ISO. См. «ASME», «JISСтандарты Японской ассоциации стандартов для технических чертежей. Вы можете изменить стиль своих комментариев для соответствия стандартам JIS. Стандартные значения JIS совпадают со значениями ISO, однако в JIS используются виды по методу третьего угла, в то время как в ISO используются виды по методу первого угла. См. «ASME», «ISO».». 286-1 и ISO 286-2. Полное описание допусков для предельных значений и подгонки см. в этих стандартах.

Можно применять предельные значения и подгонку к метрическим измерениям отверстий, валов и противоположных плоскостных граней (т.е. нормали грани направлены друг к другу).







Допуски для предельных значений и подгонки указываются буквой и цифрой, которые указывают на таблицу в стандарте.

Применение допусков для предельных значений и подгонки

1. Выберите один из указанных ниже размеров
2. На панели Properties (Свойства) измените тип Tolerance (Допуск) на Limits and Fits (Предельные значения и подгонка) или щелкните в мини-панели инструментов
3. В зависимости от величины размера следующие свойства допуска установлены в качестве значений по умолчанию:
   • Upper Limit (Верхний предел) — наибольшее допустимое значение для размера
   • Lower Limit (Нижний предел) — наименьшее допустимое значение для размера
   • System of Fits (Система подгонки) — установка фиксированной базы для расчета допусков. Это может быть либо основа отверстия (вал вставляется в отверстие), либо основа вала (отверстие надевается на вал).
   • Hole Fundamental Deviation (Абсолютное отклонение отверстия) — абсолютное отклонение задает расположение зоны допуска относительно базового размера. Если система допусков и посадок установлена на основу отверстия, отобразится буква «H». Если для системы допусков установлена основа вала, это может быть любое из допустимых буквенных обозначений (от A до ZC)
   • Hole IT (IT отверстия) — IT означает International Tolerance Grade (международный класс точности). Это группа допусков, которая разнится в зависимости от базового размера, но обеспечивает одинаковую относительную точность в пределах определенного класса. Любые разрешенные числовые обозначения (от IT01 до IT18)
   • Shaft Fundamental Deviation (Абсолютное отклонение вала) — абсолютное отклонение определяет расположение зоны допуска относительно базового размера. Если система допусков и посадок установлена на основу отверстия, отобразится любая из допустимых букв (от a до z). Если система допусков и посадок установлена на основу вала, отобразится буква «h».
   • Shaft IT (IT вала) — любые разрешенные числовые обозначения (от IT01 до IT18)
   • Method of Designating (Метод указания) — формат отображения допуска
4. При необходимости измените любые свойства

В разделе Limits and Fits (Предельные значения и подгонка) SpaceClaim Options (Параметры) > Detailing (Детализация) можно задать значения по умолчанию для свойств.

Символы предельных значений и подгонки объединяют в себе номер класса IT и букву абсолютного отклонения. IT опускается из номера класса, так что отображается только число. Таким образом, размер допуска определяется базовым размером детали, за которым следует символ, содержащий букву и число. Подгонка определяется базовым размером, являющимся общим для обоих компонентов, за которым следует символ, соответствующий обоим компонентам. Он содержит символ внутренней детали, за которым следует символ внешней детали.

На рисунке ниже представлены примеры.

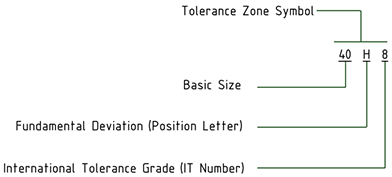

Internal (hole) component (Внутренний компонент (отверстие))

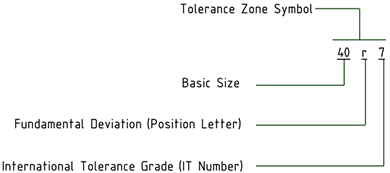

External (shaft) component (Внешний компонент (вал))
Fit between a hole and shaft with a basic size of 40 (Подгонка между отверстием и валом с базовым размером 40)



Установите свойство Method of Designating (Метод указания), чтобы изменить формат отображения символа. В таблице ниже показаны варианты выбора.

40H8
40H8 (40.039/40)
40.039/40 (40H8)
40.039/40
40H8/h7

Если изменить размер с допусками для предельных значений и подгонки, верхний и нижний пределы изменятся в соответствии с таблицами предельных значений и подгонки.

При изменении номера IT символ допуска изменяется соответствующим образом.

Цвет размера меняется на красный, если для него есть допуск для предельных значений и подгонки и при этом некоторые параметры ввода недопустимы. Пример показан ниже.

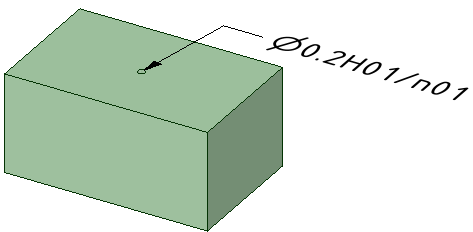

Для допуска имеется подгонка для H01/n01

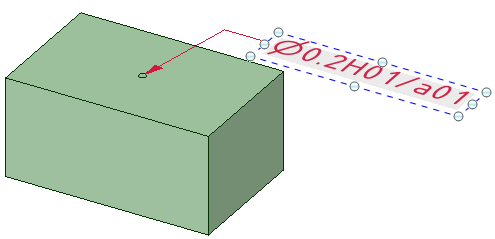

Подгонка изменена на H01/a01, что является недопустимым



1. Создайте два слоя: один — для примечаний, а второй — для плоскостей комментариев.

2. Поместите примечание в один слой, а плоскость комментария — в другой.

3. Отключите видимость слоя, который содержит плоскость комментария.

1. Выберите несколько размеров.
2. В меню, открываемом при щелчке правой кнопки мыши, выберите один из приведенных ниже параметров.
   • Align Lefts (Выровнять по левому краю): выравнивание левого края каждого размера.
   • Align Centers (Выровнять по центру): выравнивание центра каждого размера по вертикали.
   • Align Rights (Выровнять по правому краю): выравнивание правого края каждого размера.
   • Align Top Lines (Выровнять верхние строки): выравнивание нижней части первой строки текста в каждом размере.
   • Align Middles (Выровнять по середине): выравнивание середины каждого размера по горизонтали.
   • Align Bottom Lines (Выровнять нижние строки): выравнивание нижней части последней строки текста в каждом размере.
   • Make Same width (Применить одну ширину): применить к каждому размеру значение ширины первого выбранного примечания. Соответствующим образом может измениться размер определенного текста.
   • Make Same Height (Применить одну высоту): применить к каждому размеру значение высоты первого выбранного примечания. Соответствующим образом может измениться размер определенного текста.
   • Make Same Height (Применить один размер): применить к каждому размеру значение размера (высоту и ширину) первого выбранного примечания. Соответствующим образом может измениться размер определенного текста.
   • Distribute Horizontally (Распределить по горизонтали): равномерное распределение по горизонтали пространства между каждым размером.
   • Distribute Vertically (Распределить по вертикали): равномерное распределение по вертикали пространства между каждым размером.
   • Remove Horizontal Spacing (Удалить интервалы по горизонтали): удаление равномерных интервалов по горизонтали и выравнивание значительного перекрытия.
   • Remove Vertical Spacing (Удалить интервалы по вертикали): удаление равномерных интервалов по вертикали и выравнивание значительного перекрытия.

Перечисленные выше команды не влияют на любые примечания, которые поворачиваются другим способом.

Щелкните правой кнопкой плоскость комментария и выберите один из следующих пунктов:

• Show all dimensions (Показать все размеры): отображение размеров во всех плоскостях комментариев.
• Show dimensions (Показать размеры): отображение размеров только для плоскости комментария, которую вы щелкнули правой кнопкой мыши.
