Расширение смежных граней

Онлайн-справка SpaceClaim

Вы находитесь здесь:Подготовка конструкций к анализу > Расширение смежных граней

Расширить

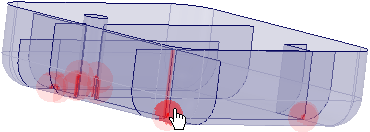

Этот инструмент используется для расширения или обрезания поверхностей и объединения их с соседними деталями, а также для расширения или обрезания кривых эскизов. Инструмент автоматически обнаруживает грани, которые можно расширить или обрезать, и выделяет их, как показано ниже. Щелкните выделенную область, чтобы выполнить расширение или обрезку. Можно также выбрать поверхность, которая не была автоматически обнаружена, и попытаться расширить или обрезать ее. Этот инструмент работает только с частями поверхностей и кривыми эскизов.

Расширение или обрезка смежных поверхностей

Щелкните элемент Extend (Расширить) в группе Analysis (Анализ) на вкладке Prepare (Подготовка).

Будут выделены ребра частей поверхности или кривые эскиза, которые можно расширить или обрезать.

Цепочки касательных граней автоматически группируются для их совместного смещения.
Измените значения следующих параметров:
- Maximum distance (Максимальное расстояние): максимальное расстояние между поверхностями. Инструмент снова выполнит поиск смежных граней, если вы измените это значение.
- Trim surfaces (Обрезать поверхности): указывает, можно ли обрезать поверхности при расширении.
- Partial intersections (Частичные пересечения): указывает, будут ли обнаруживаться частично пересекающиеся грани.
- Same body (То же тело): позволяет обрезать поверхность или расширить ее по грани или ребру того же тела.
- Merge after extend or trim (Объединить после расширения или обрезки): по возможности объединяет тела при обрезке или расширении ребра на теле поверхности до грани или ребра другого тела.
Если нужно расширить или обрезать только некоторые поверхности или кривые эскиза, щелкните выделенные точки.

Чтобы выбрать несколько ребер, удерживайте нажатой клавишу Ctrl.

Поверхности или кривые эскиза расширяются либо обрезаются, когда вы их щелкаете.
Щелкните элемент Complete (Завершить), если нужно расширить или обрезать все выделенные поверхности.

Нажмите клавишу Esc, чтобы отменить операцию.

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса. Используйте клавишу Tab для их циклической прокрутки. Как только переключится направляющая инструмента, курсор может измениться, отражая активную направляющую.

	Направляющая инструмента Select Problem (Выбрать проблему) включена по умолчанию. Эта направляющая инструмента позволяет выбрать и устранить проблемные области, автоматически найденные инструментом.
	Направляющая инструмента Select Geometry (Выбрать геометрию) позволяет выбрать грани, не найденные автоматически. Удерживайте нажатой клавишу Ctrl, чтобы выбрать несколько объектов, или используйте рамку выбора в области конструкции.
	Направляющая инструмента Complete (Завершить) объединяет или обрезает выделенные поверхности.

Параметры

На панели Options (Параметры) доступны следующие параметры:

Maximum distance (Максимальное расстояние)	Максимальное расстояние между деталями. Инструмент снова выполнит поиск смежных граней, если вы измените это значение.
Trim surfaces (Обрезать поверхности)	Указывает, можно ли обрезать поверхности при расширении.
Partial intersections (Частичные пересечения)	Указывает, будут ли обнаруживаться частично пересекающиеся грани.
Same body (То же тело)	Позволяет обрезать поверхность или расширить ее по грани или ребру того же тела.
Extend to curves (Расширить до кривых)	Находит поверхности, которые нужно расширить до кривых, если кривая находится на той же плоскости, что и поверхность.
Merge after extend or trim (Объединить после расширения или обрезки)	По возможности объединяет тела при обрезке или расширении ребра на теле поверхности до грани или ребра другого тела.

Примеры

Кривые расширяются от одной конечной точки до другой.

Ребра отдельных поверхностей объединяются при выборе параметра Merge after extend or trim (Объединить после расширения или обрезки).

Можно расширить кривые до поверхностей, а поверхности до кривых, выбрав параметр Extend to curves (Расширить до кривых).
