Впечатывание

Инструмент Imprint (Впечатывание) обнаруживает одинаковые грани, ребра и вершины, имеющиеся на разных телах, и впечатывает их на совпадающую ось. Область контакта будет иметь ту же форму. Также на каждой грани будет образована аналогичная сетка. Это может облегчить анализ напряжения между двумя деталями.

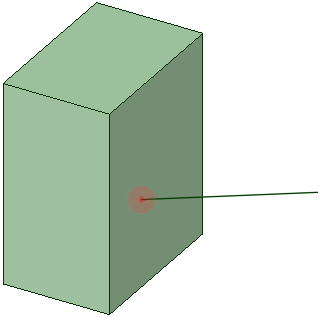

Кривые и балки, грани которых пересекаются, создают отпечатки точек, которые преобразуются в закрепленные базовые точки.

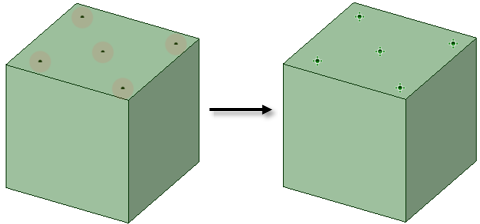

Точки эскиза, совпадающие с гранями, образуют при отпечатывании закрепленные базовые точки.

Впечатывание детали

1. Щелкните Imprint (Впечатывание) в группе Analysis (Анализ) на вкладке Prepare (Подготовка). Инструмент автоматически обнаружит и выделит совпадающие ребра, как показано на изображении выше.

2. Выберите объекты для изменения:

   • Используйте направляющую инструмента Select Problem (Выбрать проблему) для выбора подсвеченных зон, которые необходимо изменить. Курсор изменится на руку при перемещении указателя мыши на проблемную область. Эта направляющая инструмента включена по умолчанию.

   • Используйте направляющую инструмента Select Geometry (Выбрать геометрию) для выбора ребер, которые не были обнаружены автоматически. Можно использовать режимы выбора с помощью прямоугольника, лассо и заливки.

3. Прежде чем приступить к исправлению, просмотрите каждую проблему по одной с помощью элементов управления в группе ленты Navigate (Навигация).

   • Для переключения между проблемами нажимайте кнопки Next (Вперед) или Previous (Назад).

   • Выберите параметр Zoom to Fit (Адаптировать масштаб к размеру окна) для автоматического приближения проблемного места в области конструкции при нажатии кнопок Next (Дальше) или Previous (Назад).

4. Щелкните направляющую инструмента Complete (Завершить).

   SpaceClaim впечатает выбранные ребра на совпадающие грани.

Существует внутреннее ограничение количества участков отпечатков, обнаруженных инструментов. Ограничение, обеспечивающее оптимальную эффективность, составляет 1000 штук.

Параметры

Tolerance (Допуск): если расстояние между объектами меньше или равно значению допуска, такие объекты будут считаться пересекающимися. На рисунке справа расстояние между объектами составляет 0,01, что равно значению допуска.
Face (ГраньСторона или другая поверхность твердого тела. К примерам относятся: внутренняя поверхность отверстия или шесть сторон прямоугольного твердого тела. См. «Поверхность».): позволяет обнаружить пересечения между двумя гранями.
Edge (Ребро3D-объект, состоящий из отдельной внешней границы элемента. ЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами., начерченная в 2D, становится ребром при вытягивании эскиза в 3D.): позволяет обнаружить пересечения между двумя ребрами.
Beam/Curve (Балка/кривая): позволяет обнаружить пересечения между кривыми и балками.

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса. Используйте клавишу Tab для их циклической прокрутки. Как только переключится направляющая инструмента, курсор может измениться, отражая активную направляющую.
