Создание срединных поверхностей

Этот инструмент создает срединную поверхность между двумя смещенными гранями. Грани срединной поверхности автоматически удлиняются или обрезаются под смежные грани, а расстояние между гранями сохраняется в качестве свойства толщины. Эти поверхности можно использовать для конечно-элементного анализа.

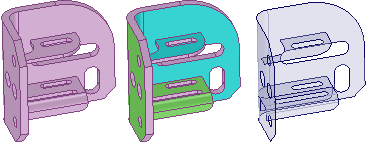

Выбранные пары граней выделяются цветом, как показано ниже. Грань Closed срединной поверхности будет смещена по направлению от граней бирюзового цвета. Зеленый цвет указывает на грань, объединенную в пару с гранью бирюзового цвета. Невыбранные грани и грани без смещений помечаются исходным цветом.

Значения толщины смещений исходных граней модели сохраняются в виде свойства Thickness (Толщина) в разделе Midsurface (Срединная поверхность) на панели Properties (Свойства). Это свойство грани, поэтому вам нужно выбрать грань в окне Design (Конструктор), а не в дереве структуры, даже если это отдельная грань. Вы можете изменить это свойство, которое включается в данные ANSYS при отправке в ANSYS с помощью надстройки SpaceClaim.

Инструмент Midsurface (Срединная поверхность) обнаруживает и удаляет небольшие грани срединных поверхностей, которые создаются, если толщина ребра вдвое меньше толщины детали.

Если инструмент Midsurface (Срединная поверхность) находит отсутствующие грани вследствие невозможности сместить какую-либо из сторон, в соответствующем поле отобразится сообщение об ошибке со списком этих граней. Если инструменту не удается создать фрагменты срединной поверхности, будут выделены проблематичные грани или ребра.

Срединные поверхности наследуют свойства материала своих родительских компонентов, но вы можете изменить свойства материала для объекта срединной поверхности.

Создание граней срединной поверхности путем выбора смещенных пар

Щелкните Midsurface (Срединная поверхность) в группе Analysis (Анализ) на вкладке Prepare (Подготовка).
Выберите параметр Use selected faces (Использовать выбранные грани) на панели Options (Параметры).

Этот параметр автоматически обнаруживает на теле все пары граней, которые сместились на одно или несколько значений расстояния.
Щелкните грань, для которой нужно создать срединную поверхность.
Щелкните вторую грань, которая образует смещенную пару вместе с первой гранью. Будут выбраны все пары граней с одним расстоянием смещения.
Щелкните обнаруженные пары граней, чтобы удалить их, или щелкните необнаруженные пары граней для их добавления.

Две грани могут распознаваться как пара, так как для них характерно то же расстояние смещения, что и для пар граней, которые необходимо разместить на срединной поверхности. Щелкните грань синего цвета, чтобы отменить выбор пары.

Пару граней, которую следует расположить на срединной поверхности, может не удаться обнаружить, если ее значение смещения пары не в точности соответствует аналогичному показателю первой грани. Щелкните грань, которую нужно сместить, чтобы выбрать ее. Ее срединная поверхность будет смещена на расстояние, равное толщине соседних обнаруженных пар граней.
(Дополнительно) Щелкните направляющую инструмента Select Faces (Выбор граней) или выберите дополнительные пары граней с другим расстоянием смещения, удерживая нажатой клавишу Ctrl.

При добавлении пар граней будут выбраны все пары граней с одним расстоянием смещения.
Завершив выбор граней, щелкните направляющую инструмента Complete (Завершить).

После успешного создания срединной поверхности твердое тело станет полупрозрачным, а поверхность будет непрозрачной, пока вы не выберите другой инструмент или не отмените свой выбор.

Тела срединной поверхности создаются в компоненте в дереве структуры. Их имена образуются следующим образом: к имени исходного объекта добавляется слово MidsurfaceN, где N — это уникальный номер.

Срединным поверхностям, отображаемым в дереве структуры, присваиваются имена по умолчанию, которые включают назначенную толщину. В случае переименования поверхности значение толщины добавляется к новому имени.

Щелкнув правой кнопкой мыши по срединной поверхности в дереве, можно выбрать исходное тело, перейдя в меню Выбор>Исходная срединная поверхность.

Создание граней срединной поверхности на основе диапазона значений смещения

Щелкните Midsurface (Срединная поверхность) в группе Define (Определение) на вкладке Prepare (Подготовка).
Выберите параметр Use range (Использовать диапазон) на панели Options (Параметры).

Будут автоматически выбраны пары граней с расстояниями смещения в указанном диапазоне. Если вы выберите пары граней, диапазон автоматически изменится с включением расстояния смещения.
Щелкните тело, для которого нужно обнаружить смещенные пары граней.
При необходимости измените значения Minimum thickness (Минимальная толщина) и Maximum thickness (Максимальная толщина) на панели Options (Параметры).

Будут выбраны пары граней в этом диапазоне; пары граней, которые выходят за его пределы, будут удалены из выбранных элементов.
Завершив выбор граней, щелкните направляющую инструмента Complete (Завершить).

Добавление граней или их удаление из выбранных элементов

Чтобы добавить или удалить обнаруженную пару граней, щелкните любую грань в паре.
Расстояние срединной поверхности будет смещено по направлению от этой грани на то же расстояние, что и смежные грани, вне зависимости от возможного пары значений смещения для этой грани.
Если для грани имеется ранее выбранная пара значений смещения, выбор пары будет отменен.
Если грань неправильно объединена в пару, возможно, вам понадобится удалить ее из выбранных элементов.

Изменение толщины грани срединной поверхности

Выберите грань срединной поверхности в окне Design (Конструктор).
Измените значение свойства Thickness (Толщина) на панели Properties (Свойства).

Связь со срединной поверхностью можно исключить, установив для параметра Thickness (Толщина) значение 0.

Создание тела срединной поверхности из обычного открытого тела поверхности

Выберите поверхность в дереве структуры.
Измените значение свойства Thickness (Толщина) на панели Properties (Свойства).

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса. Используйте клавишу Tab для их циклической прокрутки. Как только переключится направляющая инструмента, курсор может измениться, отражая активную направляющую.

	Направляющая инструмента Select Faces (Выбор граней) включена по умолчанию. Эта направляющая инструмента позволяет выбрать пару смещенных граней. Также будут автоматически выбраны все другие пары граней с таким же расстоянием смещения.
	Направляющая инструмента Add/Remove Faces (Добавление/удаление граней) позволяет выбрать дополнительные грани для смещения или удалить обнаруженные пары граней из выбранных элементов.
	Направляющая инструмента Swap Sides (Переключение сторон) позволяет переключить пары граней. Это может понадобиться при обнаружении пар с несколькими значениями расстояния смещения, если при этом неправильно распознаны отношения смещения.
	Направляющая инструмента Complete (Завершить) позволяет создать грани срединной поверхности.

Параметры

На панели Options (Параметры) доступны следующие параметры:

Use selected faces (Использовать выбранные грани)	Выберите этот параметр, чтобы создать срединные поверхности только для выбранных граней.
Use range (Использовать диапазон)	Выберите этот параметр, чтобы создать срединные поверхности на всех гранях в указанном диапазоне толщины.
Thickness tolerance (Допуск толщины)	Измените значение этого параметра, чтобы обнаружить смещенные грани сплайна с использование значения смещения в пределах допуска.
Create midsurfaces in (Создать срединные поверхности в)	Выберите пункт Same component (Тот же компонент), чтобы создать срединные поверхности в том же компоненте, что и деталь, выбранная для создания срединных поверхностей. Выберите пункт Active component (Активный компонент), чтобы создать срединные поверхности в активном компоненте.
Group midsurfaces (Срединные поверхности группы)	Выберите этот параметр, чтобы создать срединные поверхности в новом подкомпоненте. Отмените выбор этого параметра, чтобы создать объекты срединных поверхностей в компоненте, выбранном с помощью одного из приведенных выше параметров (т. е. в том же или активном компоненте).

Примеры

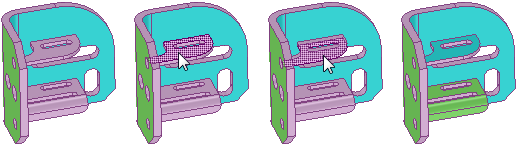

Выбор дополнительной пары граней с помощью параметра Use selected faces (Использовать выбранные грани) и направляющей инструмента Select Faces (Выбор граней). Будут выбраны все пары граней с одинаковым значением смещения.

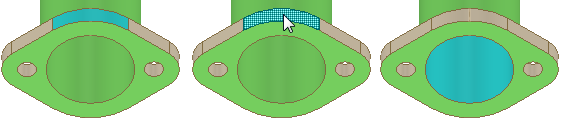

Удаление автоматически обнаруженной грани, которую не нужно использовать в качестве фрагмента срединной поверхности.
