Легковесные шаблоны

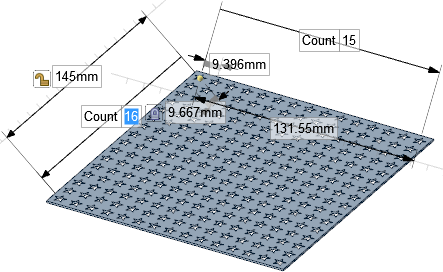

Легковесные шаблоны позволяют создавать шаблоны из листового металла, которые содержат сотни тысяч членов. Они отображаются почти также быстро, как и один член, потому что рассчитываются, а затем переводятся в графику только графические грани исходных членов в соответствии с размерами шаблона.

Нельзя выбрать члены, состоящие только из графики. Все изменения управляются с лидера шаблона, и все члены шаблона перемещаются при перемещении лидера.

При переключении с реального на легковесный шаблон, выбранное отверстие в качестве лидера шаблона, остается выбранным. Это позволяет преобразовать легковесный шаблон в обычный шаблон, изменить центр модификации или расположение лидера, а затем преобразовать шаблон обратно в легковесный для ускорения работы.

Легковесные шаблоны автоматически преобразовываются в обычные при экспорте конструкции из листового металла.

Легковесный шаблон можно создать только с помощью шаблона отверстий.

Создание легковесного шаблона

1. Следуйте указаниям в разделе Создание шаблона, чтобы создать шаблон отверстий.

   Можно создать любой тип шаблона, включая линейный, круглый, радиальный и т. д.

2. Щелкните правой кнопкой мыши по заголовку шаблона и выберите Lightweight Pattern (Легковесный шаблон).

Преобразование легковесного шаблона в обычный шаблон

Щелкните правой кнопкой мыши по заголовку шаблона и выберите Toggle Lightweight Pattern (Переключить на легковесный шаблон).
