Поиск коротких ребер

Инструмент Short Edges (Короткие ребра) позволяет находить все ребра, длина которых меньше указанной. Если на конструкцию необходимо нанести сетку для выполнения симуляции, короткие ребра будут влиять на качество сетки.

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса. Используйте клавишу Tab для их циклической прокрутки. Как только переключится направляющая инструмента, курсор может измениться, отражая активную направляющую.

	Направляющая инструмента Select Problem (Выбрать проблему) включена по умолчанию. Эта направляющая инструмента позволяет выбрать и устранить проблемные области, автоматически найденные инструментом.
	Направляющая инструмента Exclude Problem (Исключить проблему) позволяет исключить области из выделения и фиксации.
	Инструмент Complete (Завершить) исправляет все оставшиеся проблемные области или те области, которые выбраны в данный момент.

Нахождение коротких ребер

1. Щелкните инструмент Short Edges (Короткие ребра) в группе Remove (Удаление) на вкладке Prepare (Подготовка).

2. Задайте значение параметра Maximum length (Максимальная длина) или оставьте значение по умолчанию.

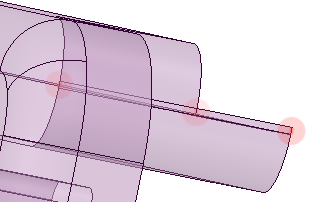

3. Ребра, длина которых не превышает максимальную, выделяются.

4. Щелкните по проблемным областям, чтобы исправить их, или щелкните направляющую инструмента Complete (Завершить).
