Теперь можно определить первый набор точек сварки в конструкции.

Прочтите раздел Определение точек сварки для ознакомления с инструментом Spot Weld (Точечная сварка) перед продолжением.

Инструмент Spot Welds (Точечная сварка) содержит направляющие инструмента:

Направляющая инструмента Select Base Faces (Выбрать основные грани) предназначена для выбора грани или граней, на которых будут определены точки сварки. Следует выбрать одну грань или цепочку соприкасающихся граней.

Направляющая инструмента Select Guiding Edges (Выбрать направляющие ребра) предназначена для выбора ребра, вдоль которого будут определены точки сварки.

Направляющая инструмента Select Mating Faces (Выбрать стыкуемые грани) предназначена для выбора другой стыкуемой грани вместо автоматически обнаруженной. Можно выбрать более одной грани. После щелчка по стыкуемой грани все ранее выбранные грани будут удалены, а при удерживании нажатой клавиши Ctrl будет добавлена новая грань.

Направляющая инструмента Complete (Завершить) завершает назначение мест точечной сварки.

Определение мест точечной сварки

  1. Щелкните Spot Weld (Точечная сварка) в группе Define (Определение) на вкладке Prepare (Подготовка).

  2. Выберите основную грань. Это та грань или грани, на которых будут определены точки сварки. Следует выбрать одну грань или цепочку соприкасающихся граней.

    1. Направляющая инструмента Select base face (Выбрать основную грань) должна быть активирована.

    2. Наведите курсор мыши на красную грань, как показано здесь:





    3. Прокрутите колесо мыши вперед, чтобы выбрать нижнюю грань:





      ПримечаниеClosed. Если параметры навигации в меню File (Файл) были изменены, при прокрутке колеса мыши следует удерживать нажатой клавишу Ctrl.

      Это та грань или грани, на которых будут определены точки сварки. Следует выбрать одну грань или цепочку соприкасающихся граней.

  3. Выберите направляющее ребро. Это то ребро, вдоль которого будут определены точки сварки. Инструмент выполнит поиск стыкуемых ребер.

    1. Направляющая инструмента Select guiding edges (Выбрать направляющие ребра) должен быть активирован.

    2. Выберите переднее ребро основной грани:

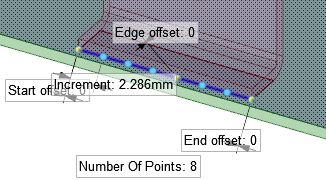

      Точки сварки будут расположены вдоль этого ребра:
