Символы сварки

Символы сварки можно вставить в конструкцию, чертежный лист или слайд 3D-разметки. Их можно создать как при наличии, так и при отсутствии геометрических элементов в окне конструктор.

Символы могут соответствовать стандарту AWS или ISO.

Стандарт AWS следует инструкции под названием «Стандартные символы для сварки, пайки и неразрушающего контроля».
Стандарт ISO следует инструкции «ISO 2553:1992 (E) Сваренные, сплавленные и спаянные соединения — символическое представление на чертежах — Чертежи ISO, с. 193».

В SpaceClaim по умолчанию выбран стандарт AWS. Этот выбор можно изменить в меню Annotation options (Параметры комментария) в разделе параметров SpaceClaim Detailing > General (Детализация > Общие параметры). Эта настройка не зависит от стандарта, выбранного для шрифта.

Основная процедура создания символов сварки заключается в построении символа и постепенном добавлении дополнительной информации, в то время как пользовательский интерфейс адаптируется к процессу на основании выполняемых действий. Для всех возможных значений ввода и символов существуют подсказки. При выборе всего символа с помощью прямоугольной рамки отобразятся все возможные места для ввода значений. Символы сварки можно создавать и редактировать в режиме инструмента Welding Symbol (Символ сварки).

На нижеприведенном изображении показан пустой символ сварки. По мере наведения курсора на выделенные области будут всплывать подсказки, помогающие создать символ.

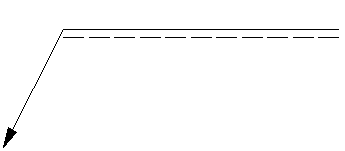

Символы сварки имеют сторону стрелки и другую сторону. На сторону стрелки и другую сторону символы делит линия отсчета. По стандарту AWS сторона стрелки всегда находится под линией отсчета. По стандарту ISO сторона стрелки обозначается пунктирной линией, как показано на рисунке ниже.

Создание символа сварки:

Выберите элемент Welding Symbol Standard (Стандарт символов сварки) в меню Annotation options (Параметры комментария) в разделе параметров SpaceClaim Detailing > General (Детализация > Общие параметры).
Щелкните символ сварки.
Щелкните левой кнопкой мыши, чтобы разместить стрелку
Щелкните левой кнопкой мыши, чтобы разместить линию отсчета.
Символ размещен и готов к построению.
1. В линию выноски символа сварки можно добавить точку излома (а также удалить ее из этой линии), когда инструмент Welding Symbol (Символ сварки) активен. Щелкните линию выноски символа правой кнопкой мыши для отображения этого параметра.
2. Начав размещение символа, можно нажать клавишу ESC для удаления линии выноски и отмены действия с инструментом.

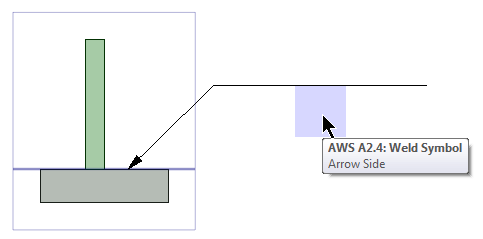

При наведении курсора на символ будут подсвечиваться области, в которые можно добавить элементы символа или значения ввода.

Выполните любое из нижеописанных действий для построения символа.

Щелкните параметр Arrow Side (Сторона стрелки) или Other Side (Другая сторона) для отображения палитры символов (см. изображения и подробные сведения ниже).

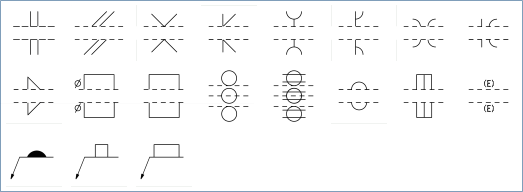

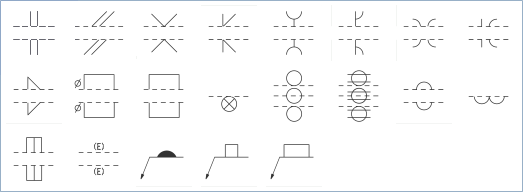

Символы AWS

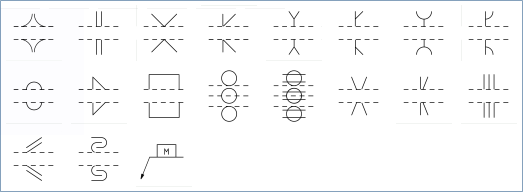

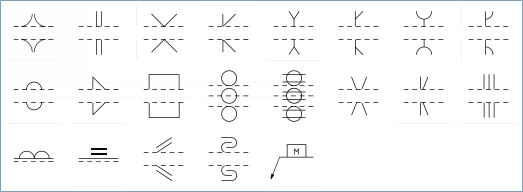

Символы ISO

Щелкните линию отсчета для отображения ее мини-панели инструментов (см. изображения и подробные сведения ниже).

Параметры мини-панели инструментов Reference Line (Линия отсчета)

Щелкните текстовое поле Tail (Хвост) для ввода описания технологии или другой справочной информации. При отсутствии справочной информации хвост не будет использоваться. Для того, чтобы хвост отображался независимо от наличия справочной информации, включите параметр Show tail even if reference is not used (Показывать хвост, даже когда справочная информация не используется)

По мере выбора символов из палитры и параметров из мини-панели инструментов доступные символы и параметры будут меняться для отображения только тех вариантов, которые подходят к текущей конфигурации символа. Описание возможных символов и значений ввода предоставлено в подсказках.
При выборе символов после их размещения отобразится мини-панель инструментов, которая позволяет:
- Открыть палитру символов и изменить символ
- Добавить второстепенные символы, сочетающиеся с выбранным символом. Например, к символу подкладки можно добавить символ удаляемой подкладки
- Добавить следующие символы контуров (слева направо): No contour symbol (Без контура); Flush or flat (Ровный или плоский); Convex (Выпуклый); Concave (Вогнутый)
- При добавлении контурного символа также можно добавить один из следующих символов обработки: No finishing (Без обработки); Chipping (Зачистка зубилом); Grinding (Заточка); Hammering (Ковка); Machining (Станочная обработка); Planishing (Полировка); Rolling (Вальцовка); Unspecified (Не указано)

Примечания о символах сварки:

У символа сварки может быть несколько линий выноски.
Для удаления символа сварки щелкните линию выноски и нажмите клавишу Delete (Удалить). При наличии нескольких линий выноски для удавления символа необходимо удалить их все.
Для копирования символа сварки перетяните курсор, удерживая нажатой клавишу Ctrl.
В текстовое поле символа можно ввести только одну строку текста.
Для изменения длины линии отсчета измените размер шрифта, что приведет к изменению размера символа сварки.
Недавно вставленные символы помещаются на слой, активный в данный момент.

Символ AWS	Тип сварки	Символ AWS	Тип сварки
	Квадратный скос кромок		Штифт
	Косая кромка		Точечная или рельефная сварка
	V-образный скос кромок		Шов
	Конусный скос кромок		Подварка или подкладка
	U-образный скос кромок		Создание поверхности
	J-образный скос кромок		Ребро
	V-образная конусная канавка		Геометрическая форма соединения не задана, размер шва с разделкой кромок задан
	Шов между закругленным и плоским элементом		Проплавление
	Скругление		Квадратная плавящаяся вставка
	Пробочный шов		Прямоугольная подкладка
	Щелевое отверстие

Символ ISO	Тип сварки	Символ ISO	Тип сварки
	V-образный сварной шов между плитами с отбортованными кромками		Точечная сварка
	Стыковой шов без скоса кромок		Роликовый шов
	V-образный стыковой шов		V-образный стыковой шов со скосом двух кромок и с наклонным профилем
	Конусный сварной шов		V-образный стыковой шов со скосом одной кромки и с наклонным профилем
	V-образный стыковой шов с широкой поверхностью притупления		Торцевой шов
	V-образный сварной шов с широкой поверхностью притупления		Создание поверхности
	Конусный сварной шов (параллельные или наклонные стороны)		Соединение поверхностей
	J-образный стыковой шов		Наклонное соединение
	Подварочный шов: подварка или подкладка /США/		Фальцевое соединение
	Угловой сварной шов		Подкладка
	Пробочный сварной шов: пробочный или прорезной шов /США/

Символ	Параметр
	Шахматное расположение прерывистых швов
	Сварка по периметру
	Монтажная сварка
	Поменять местами сторону стрелки и другую сторону
	Соединение с промежуточной вставкой
	Показывать хвост, даже когда справочная информация не используется
	Добавить линию отсчета сварки
	Добавить линию выноски символа сварки
