Stücklisten

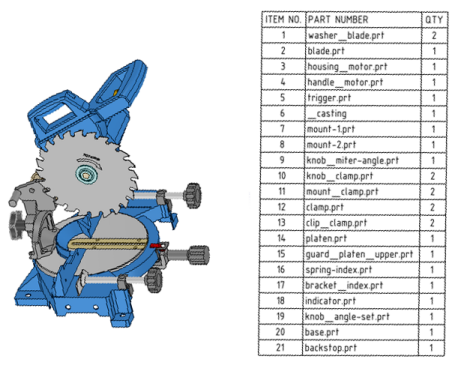

In Konstruktionen, Zeichenblättern und 3D-MarkupEin Dokumenttyp, mit dem unterschiedliche Versionen einer Konstruktion verglichen und mit Beschriftungen versehen werden können.-Folien können Stücklisten eingefügt werden. Stücklistenwerte werden sowohl für interne als auch für externe Komponenten einer BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" automatisch ausgefüllt. SpaceClaim listet ausschließlich Komponenten auf. Wenn die Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" auf der obersten Strukturebene enthält. nur VolumenkörperObjekt, das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. enthält, werden diese nicht in die StücklisteTabelle mit Komponenten, Subkomponenten, Teilen und Materialien, die zur Fertigung eines Endprodukts benötigt werden. aufgenommen. Die Spalte "MGE" in der Stücklistentabelle einer Konstruktion enthält die Anzahl der Unterkomponenten, die eine Baugruppe enthält, nicht die Anzahl der Elemente.

In Zeichnungen mit einer Stücklistentabelle, die Daten enthält, die mit einem neueren Service Pack von SpaceClaim als dem derzeit verwendeten hinzugefügt wurden, werden die neuen Spalten rot dargestellt. Dies gibt an, dass die Daten nicht geändert, sondern nur angezeigt werden können.

Stücklistentabellen können die X-, Y- und Z-BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können. mit Maßen versehen werden. versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". für Komponenten enthalten. Die gezeigten Ausdehnungen sind die genauen Ausdehnungen der gesamten Volumenkörper- und Oberflächengeometrie in der Komponente, und zwar für sichtbare wie verdeckte Volumenkörper und Oberflächen. Skizzierte Kurven, Bitmaps und weitere Elemente sind in den Ausdehnungen nicht erfasst. Mit diesen Bemaßungen eine Zuschnittliste für Teile in einer Baugruppe von Panels in der Stückliste erstellen, zusammen mit deren Anzahl und Bemaßungen. Siehe unten stehende Anweisungen zum Hinzufügen von Spalten zu einer Stücklistentabelle.

Einem Dokument eine Stückliste hinzufügen

1. Auf der Registerkarte Detailerstellung im Menü BeschriftungInformationen, die einer Zeichnung hinzugefügt werden können, beispielsweise Hinweise, Bemaßungen, Formtoleranzen, Mittelpunkte und Stücklisten. auf den Pfeil neben dem Werkzeug  Stückliste klicken und einen Typ auswählen:

   • Oberste EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden.: Erstellt eine Tabelle, die ausschließlich Hauptkomponenten (oder Teile) enthält:









   • Nur Teile: Erstellt eine Tabelle, die ausschließlich untergeordnete Komponenten enthält:







   • Mit Einzügen: Erstellt eine Tabelle, die alle Komponenten enthält, wobei untergeordnete Komponenten eingerückt sind:







   Der zuletzt erstellte Stücklistentyp wird gespeichert und automatisch ausgewählt, wenn anstatt auf den Dropdown-Pfeil auf das Stücklistensymbol geklickt wird.

2. (Optional) Wenn im Zeichenblatt eine Komponentenansicht erstellt wurde, kann eine Stückliste für ausschließlich diese Komponente erstellt werden, indem die Komponente im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" ausgewählt wird.

3. (Optional) Die Eigenschaften der Stückliste im Fensterbereich "Eigenschaften"BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. ändern.



   • Mit der Option Ausgeblendete Komponenten kann festgelegt werden, ob ausgeblendete Komponenten in der Stückliste enthalten sind.

   • Es gibt zahlreiche weitere Optionen, um die Darstellung der Stückliste zu steuern.



4. Klicken, um die Stückliste in der Konstruktion, auf dem Zeichenblatt bzw. auf der 3D-Markup-Folie zu positionieren. Die Tabelle wird bis zur Platzierung grau angezeigt, anschließend wird sie schwarz.

   Vor der Platzierung der Tabelle durch Klicken Esc drücken, um den Vorgang abzubrechen.

   Die Stückliste wird im Strukturbaum angezeigt.

   Stücklisten können kopiert und eingefügt werden. Der Inhalt von Stücklistentabellen kann kopiert und in Microsoft Excel eingefügt werden.

Stückliste bearbeiten

• Bei der Änderung eines Werts in einer Stücklistentabelle wird die Eigenschaft geändert. Die Stückliste kann auch ausgewählt werden, um ihre Eigenschaften im Fensterbereich "Eigenschaften" zu bearbeiten.

• Eine Zeile oder Spalte markieren, mit der rechten Maustaste darauf klicken und im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. die entsprechende Option zum "Einfügen" von Zeilen oder Spalten auswählen.

• Eine Zeile oder Spalte markieren, mit der rechten Maustaste darauf klicken und im Kontextmenü die entsprechende Option zum "Löschen" von Zeilen oder Spalten auswählen.

  • Es können nur Zeilen gelöscht werden, die eingefügt wurden.

  • Es können nicht alle Spalten gelöscht werden. Die letzte verbliebene Spalte kann nicht gelöscht werden.

• Eine Zeile markieren, mit der rechten Maustaste darauf klicken und im Kontextmenü die Option Tabelle aufspalten auswählen, um die Stückliste in zwei Tabellen aufzuspalten, beispielsweise wenn die Stückliste in ein Zeichenblatt eingefügt werden soll.

• Die Größe einer Tabelle durch Ziehen der Kreise an den Ecken bzw. Kanten anpassen.

• Eine Tabelle durch Ziehen des grünen Kreises oben in der Tabelle rotieren.

Einer Stücklistentabelle Spalten hinzufügen

1. Mit der rechten Maustaste auf eine vorhandene Spalte klicken und Einfügen > Spalten links einfügen oder Spalten rechts einfügen auswählen.

2. Die neue Spalte wie folgt durch Klicken über der ersten Zeile der Spalte auswählen:






3. Im Fensterbereich "Eigenschaften" einen Spaltentyp auswählen.

4. Wenn als Spaltentyp "Dokumenteigenschaft", "Materialeigenschaften" oder "Benutzerdefinierte Eigenschaft" ausgewählt wurde, einen Spaltenwert auswählen. Die Werte in der Spalte werden automatisch ausgefüllt.

   Wenn als Spaltentyp "Materialeigenschaft" und als Spaltenwert "MasseAnalysewerkzeug, mit dem Masseeigenschaften bzw. Volumeninformationen für die Volumenkörper und Oberflächen in der Konstruktion angezeigt werden können." oder "Volumen" ausgewählt wurde, werden die Spaltendaten nur ausgefüllt, wenn dem Objekt ein MaterialEigenschaft, die einem Objekt zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit. zugewiesen wurde.

Stückliste exportieren

1. Auf eine Stücklistentabelle und dann auf ihre Kante klicken, um die ganze Tabelle auszuwählen. Wenn die gesamte Tabelle ausgewählt ist, wird die Kante nicht mehr als gestrichelte, sondern als durchgezogene Linie dargestellt.

2. Mit der rechten Maustaste auf die Tabelle klicken und Tabelle speichern unter auswählen.

3. "HTML", "XML" oder "Stücklistenvorlage (.scbomtemplate)" als Dateityp auswählen.

Wenn als Typ eine Stücklistenvorlage ausgewählt wird, werden alle Formatierungen, Kopfzeilen, Tabelleneigenschaften und Inhalte in einer bearbeitbaren XML-Datei gespeichert.

Eine Stücklistenvorlage verwenden

1. Im Werkzeug "Stückliste" auf den Pfeil klicken.
2. In der Dropdown-Liste Vorlage auswählen.
3. Das SCBOMTEMPLATE-DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-Markup-Folien enthalten kann. auswählen und auf die Schaltfläche Öffnen klicken.
4. Die Stücklistentabelle platzieren.

Sortieren einer Stückliste

Die Spalten in einer Stücklistentabelle können sortiert werden.

1. Eine Spalte auswählen.
2. Nach Spalte sortieren im Kontextmenü (rechte Maustaste) auswählen.
3. Die Werte werden numerisch und dann alphabetisch in aufsteigender Reihenfolge sortiert.
4. Die Spalte erneut sortieren, um in absteigender Reihenfolge zu sortieren.

Alle Werte in der Stückliste können manuell bearbeitet werden. Sortiervorgänge müssen dann jedoch erneut durchgeführt werden, um die Tabelle zu aktualisieren.

Die Sortierung ist für Stücklisten mit Einzug und normale Stücklisten möglich.

Nacheinander erfolgte Sortierungen werden spaltenübergreifend gespeichert. Das Beispiel unten zeigt zwei nacheinander erfolgte Sortierungen:

1. Zuerst die Elemente alphabetisch nach Name sortieren.
2. Dann numerisch nach Menge sortieren.
3. Ergebnis:
   1. Die Zeilen werden in aufsteigender Reihenfolge der Menge angezeigt.
   2. Elemente mit gleichen Mengen werden dann alphabetisch nach Name sortiert. In der Abbildung unten werden die Elemente nach Menge sortiert (1, 2, 3). Dann werden alle Elemente mit der Menge 1 alphabetisch sortiert.

Zeilen in einer Stückliste in Gruppen zusammenführen

Sie können Zeilen in einer Stücklistentabelle auf der Grundlage einer zuvor ausgewählten „benutzerdefinierten Eigenschaft“ in Gruppen zusammenführen.

1. Eine Spalte zu der Stückliste hinzufügen
2. Wählen Sie die jeweilige Spalte aus und setzen Sie die Eigenschaft Spaltentyp auf „benutzerdefinierte Eigenschaft“
3. Legen Sie anschließend die Eigenschaft Spaltenwert als die Eigenschaft fest, die Sie in Gruppen zusammenführen möchten
4. Legen Sie die Eigenschaft „Gruppe verwenden“ als die Eigenschaft fest, die Sie in Gruppen zusammenführen möchten
5. Mit der Eigenschaft Gruppen starten von können Sie die Nummerierung von Zeilen für die in Gruppen zusammengeführten Zeilen regeln
   • Elemente aufsteigend nummerieren
   • 102, 102, ...
   • 1001, 1002, ...
   • 10001, 10002, ...

Hinweise zur Zusammenführung von Zeilen in Gruppen:

• Nur Stücklisten der obersten Strukturebene und Stücklisten für Teile werden unterstützt (nicht vorgesehen)
• Pro Stückliste wird eine Zusammenführung unterstützt
• Alphabetisch sortiert nach Werten der „benutzerdefinierten Eigenschaft“ (innerhalb von Gruppen wird die normale Sortierreihenfolge angewandt)

Beispiel:

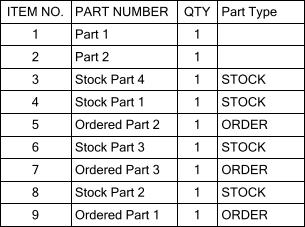

Stückliste mit Spalte für benutzerdefinierte Eigenschaft namens „Teileart“ hinzugefügt

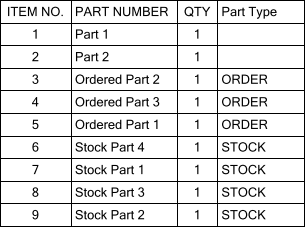

Eigenschaft Gruppe verwenden auf „Teileart“ und Standardnummerierung für Zeilen eingestellt

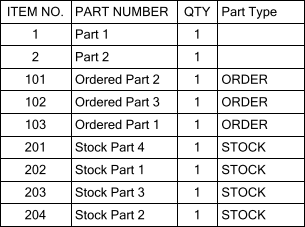

Eigenschaft Gruppen starten von auf aufsteigende Nummerierung von Zeilen eingestellt
