Erstellen von Hinweisen

Mit dem Werkzeug HinweisBeschriftung, die auf einer Konstruktion, einem Zeichenblatt oder einer 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können.-Folie platziert wird. Hinweise enthalten Text oder Symbole, die eingefügt werden und über eine Führungslinie mit der Geometrie verbunden werden können. können Beschriftungen für Konstruktionen, Zeichenblätter und 3D-Markups erstellt werden. Mit diesem Werkzeug können Hinweise erzeugt und bearbeitet werden. Der Hinweis kann auch auf eine Skizze oder einen Volumenkörper projiziert werden. Die BeschriftungsebeneEbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden., auf der Konstruktionen, Zeichenblättern und 3D-Markups Beschriftungen hinzugefügt werden können. Mit dem Werkzeug "Hinweis erstellen" wird eine Beschriftungsebene ausgewählt und Text auf dieser Ebene eingegeben. auf ein LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen. und den Hinweis auf einem anderen Layer platzieren, anschließend die Sichtbarkeit des Layers für die Beschriftungsebene ausschalten, damit es von der Beschriftungsebene verdeckt wird. Es können auch kreisförmige Hinweistexte erstellt werden.

Hinweise werden im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. angezeigt. Hinweise können wie Kurven in Bezugsebenen oder Zeichenblättern vorhanden sein. Anders als Kurven können Hinweise nicht direkt in einem Teil vorhanden sein. In Teilen ist daher kein Ordner "Hinweise" vorhanden.

Hinweis erstellen

1. Im Menü "BeschriftungInformationen, die einer Zeichnung hinzugefügt werden können, beispielsweise Hinweise, BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-Markup mit Maßen versehen werden. versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung"., Formtoleranzen, Mittelpunkte und Stücklisten." auf der Registerkarte "DetailAspekte einer Konstruktion, die zur Kommunikation mit anderen oder zur Übermittlung der Konstruktion zur Überprüfung angegeben werden. Mit den Werkzeugen auf der Registerkarte "Detailerstellung" können Beschriftungen in Konstruktionen eingefügt, Zeichenblätter erstellt und Konstruktionsänderungen überprüft werden. Es ist möglich, die Einstellungen für die Detailerstellung zur Anpassung an bestimmte Standards zu ändern oder einen benutzerdefinierten Stil zu entwickeln." das Werkzeug "Hinweis" auswählen.

   Den Mauszeiger auf die Flächen der Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält. bewegen, um die für Beschriftungen verfügbaren Ebenen anzuzeigen. (Im Skizzier-ModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden. und im Schneiden-ModusSiehe "SchneidenEin Werkzeug zum Aufspalten von Volumenkörpern und Flächen." wird die Beschriftungsebene durch das SkizzierrasterMuster aus Linien mit gleichmäßigem Abstand, das beim Skizzieren als Hilfsmittel dient. Das Skizzierraster erleichtert das Ausrichten und Zeichnen von Objekten. Die Einheiten und die Maschenweite des Rasters können eingestellt und die Darstellung der VolumenkörperObjekt, das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. im Skizzierraster kann ausgewählt werden. bestimmt.)

2. Auf eine Fläche klicken, um die Ebene zu erstellen, auf der der Hinweis platziert werden soll.

   Um eine Beschriftungsebene für eine zylindrische Fläche zu erstellen, die AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". des Zylinders auswählen.

   Um in eine andere Beschriftungsebene zu wechseln, mit der rechten Maustaste klicken, im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. Neue Beschriftungsebene auswählen auswählen und die gewünschte Beschriftungsebene auswählen.

3. Klicken, um den Hinweis auf der Ebene zu platzieren.

4. Den Text des Hinweises eingeben.

   • Auf der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". auf klicken, um an der Cursorposition ein Symbol in den Hinweis einzufügen.
   • Auf der Mini-Toolbar auf klicken, um ein dynamisches Feld einzufügen. Dynamische Felder enthalten aktuelle Werte für eine Vielzahl von Eigenschaften.
   • Der Hinweistext kann formatiert werden, und der Text kann durch Ausschneiden, Kopieren und Einfügen aus anderen Hinweisen oder Bemaßungsbeschriftungen eingegeben werden.
   • SpaceClaim erkennt viele auf Ihrem Computer gespeicherte Schriftarten. Wenn Text außerhalb von SpaceClaim eingefügt und die Schriftart nicht erkannt wird, wird die Standardschriftart verwendet.

5. Die Ausrichtung des Hinweises kann durch ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. der Rotationsgriffe geändert werden.

   Für vertikale Hinweise die Eigenschaft Gestapelt auf "Wahr" festlegen.

Hinweisfeld erstellen

Der Hinweis kann Feldcodes enthalten. Der Text in Feldcodes ist variabler Text, d. h., der Text innerhalb eines Felds ist an Code gebunden. Das Feld wird bei Änderung des Feldcodes im Hinweis oder Zeichenblatt, z. B. eines Datumformats, automatisch aktualisiert.

Einige Feldcodes sind bidirektional. Beispielsweise kann durch Hinzufügen des Feldcodes Maßstab zu einem Zeichenblatt der Maßstab durch Bearbeiten des Hinweises oder durch Ändern des Wertes in der Dropdown-Liste Maßstab im Menü Blattkonfiguration auf der Registerkarte "Detail" geändert werden.

1. In den Text des Hinweises klicken und den Mauszeiger an der Position platzieren, an der das Feld eingefügt werden soll.

2. Mit der rechten Maustaste klicken, um die Mini-Toolbar anzuzeigen.

3. In der Mini-Toolbar auf klicken, um das Fenster "Feld einfügen" anzuzeigen.

   Auf der Registerkarte "Felder" werden die Eigenschaften angezeigt, die eingefügt werden können. (Dokumenteigenschaften werden im Fensterbereich "Eigenschaften"BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. angezeigt, wenn im Strukturbaum auf die oberste Ebene der Konstruktion geklickt wird.)

4. Einen Wert aus der Dropdown-Liste "Kategorie" auswählen, um die Eigenschaften in der Liste "Felder" zu filtern.

   Wenn auf Ausgewähltes Objekt geklickt wird, kann auf ein beliebiges Objekt im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. oder im Strukturbaum geklickt werden, um die zugehörigen Eigenschaften verfügbar zu machen.

   Wenn Formel ausgewählt wird, kann ein Ausdruck eingegeben werden. Der Ausdruck kann beliebige numerische Felder enthalten.

5. Auf eine Eigenschaft in der Liste "Felder" klicken.

6. Auf die Registerkarte Format klicken, um den Text im Feld zu formatieren.

   Die Formatierungsoptionen basieren auf dem Typ des Eigenschaftenwerts. Zeichenfolgen können beispielsweise mit Großbuchstaben, Kleinbuchstaben, Großbuchstaben am Satzanfang oder großen Anfangsbuchstaben formatiert werden.

7. Auf OK klicken, um das formatierte dynamische Feld an der Position des Mauszeigers in den Hinweis einzufügen.

   Wenn das Feld leer ist, sicherstellen, dass die ausgewählte Eigenschaft über einen Wert verfügt. Dazu das entsprechende Objekt auswählen und den Fensterbereich "Eigenschaften" überprüfen.

Hinweis kopieren

Die Strg-Taste drücken und einen Hinweis ziehen, um ihn zu kopieren.

Es gibt folgende Möglichkeiten:

• Auf einen Hinweis klicken.
• Der Hinweis wird innerhalb der Begrenzungen des Textfelds angezeigt.
• Auf die Begrenzung klicken.
• Strg+C drücken.
• Strg+V drücken.

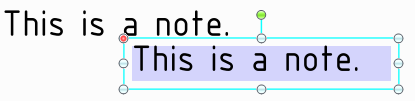

• Die Hinweiskopie wird rechts unter dem Originalhinweis angezeigt.

• Wenn der Hinweis auf einem anderen Blatt eingefügt wird, wird er an der gleichen Position wie auf dem ursprünglichen Blatt eingefügt. Er wird nicht an der Position des Mauszeigers eingefügt.
• Wenn in die AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen. hineingezoomt wurde, wird der Hinweis in der Mitte der Ansicht eingefügt. Wenn sich an dieser Position ein anderer Hinweis befindet, wird der neue Hinweis rechts unter diesem Hinweis eingefügt.

Hinweis bearbeiten

1. Den Hinweis auswählen, um ihn zu verschieben, seine Größe anzupassen oder ihn zu rotieren.

   Wenn ein einzelner Hinweis ausgewählt wird, kann dieser bearbeitet, in der Größe angepasst und rotiert werden. Werden mehrere Hinweise ausgewählt, können diese nur verschoben oder deren Formatierung geändert werden.

   Um das Hinweisfeld zu verschieben, den Mauszeiger über den Rand des Feldes bewegen, bis der Cursor zu wird, und dann den Hinweis ziehen.

   Um die Größe des Hinweisfeldes zu ändern, die Griffe des Hinweisfeldes verschieben (die weißen Kreise).

   Um den Hinweis zu rotieren, die Rotationsgriffe (grüne Kreise) ziehen. Die Umschalttaste drücken, um an Winkelinkrementen zu fangen.

2. Den Text des Hinweises markieren, um ihn neu zu formatieren.

   Auf ein Feld klicken, um es zu bearbeiten. Durch das Ändern des Wertes einer Zeichenfolge wird dieser auch im Fensterbereich "Eigenschaften" geändert.

3. Die Eigenschaften des Hinweises im Fensterbereich "Eigenschaften" ändern.

   • Kreisförmiger Text

     • Typ: Es gibt folgende Optionen:

       • Keine

       • Im Uhrzeigersinn

       • Gegen den Uhrzeigersinn

     • Radius: Einen Radius für den Hinweiskreis eingeben.

   • Kosmetisch

     • Raum: Es gibt folgende Optionen:

       • Mit Modellraum wird die Größe des Texts entsprechend den tatsächlichen Maßen der Objekte in der Konstruktion festgelegt.

       • Mit Ansichtsraum wird die Größe des Texts entsprechend der Ansicht der Konstruktion im Grafikfenster festgelegt.

     • Gespiegelt: Diese Eigenschaft auf "Wahr" festlegen, um den Text wie in einem Spiegel anzuzeigen.

     • Gestapelt: Diese Eigenschaft auf "Wahr" festlegen, um den Text vertikal und nicht horizontal anzuzeigen.

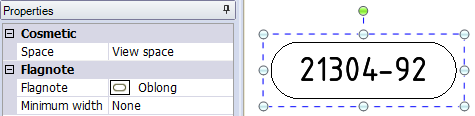

   • UmrandungSiehe "Hinweis"

     • Umrandung ist ein Dropdown-Menü mit Begrenzungsformen, die um den Text platziert werden können.

     • Mit Mindestbreite kann verhindert werden, dass die Größe der Begrenzung automatisch geändert und an den Inhalt des Hinweises angepasst wird.







   • Position

     • Anker hat Auswirkungen auf Position und Größe eines Hinweises in einer Ebene. Der Verankerungsort des Textes bestimmt die Ausrichtung, mit der der Text in den Hinweis eingefügt wird. Wenn beispielsweise die Position "Links oben" ausgewählt wurde, erweitert sich das Textfeld bei der Eingabe von links nach rechts und von oben nach unten. Es gibt folgende Möglichkeiten:

       • Links oben

       • Links unten

       • Rechts unten

       • Rechts oben

       • Mitte links

       • Mitte rechts

       • Mitte oben

       • Mitte unten

       • Mitte

         Wird ein Hinweis oder ein kreisförmiger Hinweis verschoben, wird der AnkerpunktSiehe "Anker" des Hinweises (bzw. der Textmittelpunkt eines kreisförmigen Hinweises) an einer Kante, einem skizzierten PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. oder einer Achse gefangen. Das Werkzeug "VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können." auswählen, anschließend den roten Anker des Hinweises markieren und diesen an eine Kante, einen Skizzenpunkt oder eine Achse ziehen. Der rote Anker wird an dem Verankerungspunkt des Hinweises gefangen, der dem Ziehpunkt am nächsten ist. Beim Verschieben des Ankers an eine neue Position wird die Ankerposition im Fensterbereich "Eigenschaften" in der Gruppe "Position" entsprechend aktualisiert.

Einpassen von Text in ein Hinweisfeld

• Mit der rechten Maustaste auf den Hinweis klicken, um das Dropdown-Menü Automatisch anpassen anzuzeigen.
• Eine der folgenden Optionen auswählen:
  • Nicht automatisch anpassen: Das Textfeld wird bei der Eingabe an die Größe des Textes angepasst. Um den Hinweis wird kein leerer Raum angezeigt, und wenn der Text vergrößert oder verkleinert wird, wird das Feld entsprechend angepasst.
  • Texthöhe bei Überlauf ändern: Der Text wird immer an die Breite des Feldes angepasst. Wenn das Feld verbreitert wird, wird Text aus der zweiten Zeile in die erste Zeile verschoben.
  • Text bei Überlauf verkleinern: Der Text wird gleichmäßig (Breite und Höhe) angepasst und skaliert, damit er in das Textfeld passt.
  • Text bei Überlauf horizontal verkleinern: Die Breite des Textes wird geändert, die Höhe bleibt jedoch gleich.

Textbreite anpassen

Das Menü "Schriftart" auf der Registerkarte "Detail" enthält Werkzeuge zum Vergrößern und Verkleinern der Textbreite.

• Auf das Dropdown-Menü Breitenfaktor klicken und aus den Optionen für den Breitenfaktor auswählen.
• Auf die Schaltfläche Breitenfaktor erhöhen klicken, um die Breite in Inkrementen von 0,1 zu vergrößern.
• Auf die Schaltfläche Breitenfaktor verringern klicken, um die Breite in Inkrementen von 0,1 zu verkleinern.

Mehrere Hinweise ausrichten

1. Mehrere Hinweise auswählen.
2. Im Kontextmenü (rechte Maustaste) aus den folgenden Optionen auswählen:
   • Links ausrichten: Die linke Seite der einzelnen Hinweisfelder ausrichten.
   • Horizontal zentrieren: Die Mitte der einzelnen Hinweisfelder vertikal ausrichten.
   • Rechts ausrichten: Die rechte Seite der einzelnen Hinweisfelder ausrichten.
   • Oberkanten ausrichten: Den unteren Rand der ersten Textzeile in jedem Hinweisfeld ausrichten.
   • Vertikal zentrieren: Die Mitte der einzelnen Hinweisfelder horizontal ausrichten.
   • Unterkanten ausrichten: Den unteren Rand der letzten Textzeile in jedem Hinweisfeld ausrichten.
   • Gleiche Breite: Jedem Hinweisfeld die Breite des ersten ausgewählten Hinweises zuweisen. In einigen Fällen wird der Text möglicherweise entsprechend skaliert.
   • Gleiche Höhe: Jedem Hinweisfeld die Höhe des ersten ausgewählten Hinweises zuweisen. In einigen Fällen wird der Text möglicherweise entsprechend skaliert.
   • Gleiche Größe: Jedem Hinweisfeld die Größe (Höhe und Breite) des ersten ausgewählten Hinweises zuweisen. In einigen Fällen wird der Text möglicherweise entsprechend skaliert.
   • Horizontal verteilen: Der Abstand zwischen den einzelnen Hinweisfeldern wird horizontal gleichmäßig verteilt.
   • Vertikal verteilen: Der Abstand zwischen den einzelnen Hinweisfeldern wird vertikal gleichmäßig verteilt.
   • Horizontale Abstände entfernen: Die gleichmäßigen horizontalen Abstände werden entfernt und deutliche Überlappungen werden ausgeglichen.
   • Vertikale Abstände entfernen: Die gleichmäßigen vertikalen Abstände werden entfernt und deutliche Überlappungen werden ausgeglichen.

Auf alle anders rotierten Hinweise haben die oben beschriebenen Befehle keine Auswirkungen.

Hinzufügen und Entfernen von Hinweisen an anderen Hinweisen

Mit der Option Hinweise anfügen im Kontextmenü können Hinweise zu anderen Hinweisen hinzugefügt werden. Der erste ausgewählte Hinweis ist der übergeordnete Hinweis (blau hervorgehoben); alle weiteren ausgewählten Hinweise sind untergeordnete Hinweise (dunkelblau hervorgehoben).

1. Zwei oder mehr Hinweise auswählen.
2. Mit der rechten Maustaste klicken.
3. Hinweise anfügen auswählen.
4. Zum AbtrennenGetrennte Oberflächen aus einzelnen Teilen einer Skizze bzw. Objekten oder Flächen in 3D erstellen. Protrusionen können mithilfe der Option "Erst abtrennen" des Werkzeugs "Verschieben" abgetrennt und anschließend verschoben werden. eines Hinweises mit der rechten Maustaste darauf klicken und die Option Abtrennen auswählen.

Bei angefügten Hinweisen bewirkt das Verschieben des übergeordneten Hinweises, dass alle Hinweise zusammen verschoben werden. Beim Verschieben eines untergeordneten Hinweises wird jedoch nur dieser Hinweis verschoben.

Hinweise können an die Hinweisfelder von Objekten angefügt werden, die mit den Werkzeugen auf der Registerkarte "Detail" erstellt wurden. So verfügen beispielsweise die Symbole für die Oberflächenbeschaffenheit, Schweißsymbole, Bezugsgrößenziele, Bezugsgrößensymbole, Hinweise innerhalb eines Symbols und Bemaßungen über Hinweisfelder. Jeder Hinweis kann an jeden anderen Hinweis angefügt werden. Bemaßungen können jedoch nur übergeordnete Hinweise sein, da sie an das Modell angefügt sind.

Hinzufügen und Entfernen von freien Hinweisen in Zeichnungsansichten

Freie Hinweise (sprich: Hinweise, die nicht über eine Führungslinie an dem Modell angebracht werden) können an einer Zeichnungsansicht angebracht werden.

1. Eine Zeichnungsansicht auswählen
2. Einen oder mehrere freie Hinweise durch Drücken von Strg auswählen
3. Mit der rechten Maustaste klicken.
4. Hinweise anfügen auswählen.
5. Zum Abtrennen eines Hinweises mit der rechten Maustaste darauf klicken und die Option Abtrennen auswählen.

Bei Verschiebung der Zeichnungsansicht werden auch alle angefügten freien Hinweise verschoben.

Beim Löschen der Zeichnungsansicht werden auch alle angefügten freien Hinweise gelöscht.

Text einer Beschriftung anzeigen und Ebene ausblenden

1. Zwei Layer erstellen, eines für Hinweise und eines für die Beschriftungsebenen.

2. Den Hinweis auf einem Layer und die Beschriftungsebene auf einem weiteren Layer platzieren.

3. Die Sichtbarkeit des Layers mit der Beschriftungsebene ausschalten.
