Bezugsgrößenziele

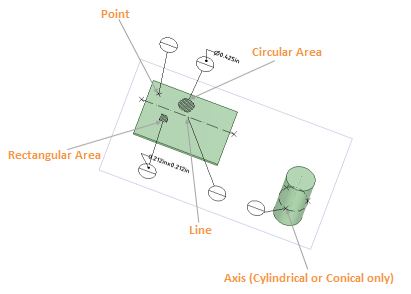

Mit dem Werkzeug "Bezugsgrößenziel" auf der Registerkarte "DetailAspekte einer Konstruktion, die zur Kommunikation mit anderen oder zur Übermittlung der Konstruktion zur Überprüfung angegeben werden. Mit den Werkzeugen auf der Registerkarte "Detailerstellung" können Beschriftungen in Konstruktionen eingefügt, Zeichenblätter erstellt und Konstruktionsänderungen überprüft werden. Es ist möglich, die Einstellungen für die Detailerstellung zur Anpassung an bestimmte Standards zu ändern oder einen benutzerdefinierten Stil zu entwickeln." im Menü "Beschriftungen" können Bezugsgrößenziele in einer Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält., einem Zeichenblatt oder einer 3D-MarkupEin Dokumenttyp, mit dem unterschiedliche Versionen einer Konstruktion verglichen und mit Beschriftungen versehen werden können.-Folie erstellt werden. Folgende Arten von Bezugsgrößen können eingefügt werden:

• PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll.
• Kreisförmiger BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird.
• AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". (nur zylindrisch oder konisch)
• Linie
• Rechteckiger Bereich

Das obere Feld eines Bezugsgrößenziels ist die BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können. mit Maßen versehen werden. (Zielbereichsgröße oder der Durchmesser des Punkts für das Bezugsgrößenziel). Das untere Feld ist der Bezugsbuchstabe (Buchstabe, der das ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. identifiziert), wie in folgender Abbildung dargestellt:

Beim Erstellen eines Bezugsgrößenziels ist das Standardhöhenverhältnis eines Textfeldes 3,5. Diese Einstellung steuert, mit welchem Wert die aktuelle Texthöhe multipliziert wird, um die Größe des Textfeldkreises zu bestimmen. Für ASMENormen der American Society of Mechanical Engineers (Amerikanische Vereinigung der Maschinenbauingenieure) für technische Zeichnungen. Das Format der Beschriftungen kann an die ASME-Normen angepasst werden. Siehe "ISONormen der International Organization for Standardization (ISO) für Bauzeichnungen und technische Zeichnungen, darunter Richtlinien für Bemaßungen und zum Festlegen von Toleranzen. Das Format der Beschriftungen kann an die ISO-Normen angepasst werden. Siehe "ASME", "JISNormen der Japanese Standards Association für technische Zeichnungen. Das Format der Beschriftungen kann an die JIS-Normen angepasst werden. JIS-Standards entsprechen ISO, allerdings verwendet JIS Ansichten mit Projektion nach dem dritten Winkel, während ISO Ansichten mit Projektion nach dem ersten Winkel verwendet. Siehe "ASME", "ISO".".", "JIS" gilt beispielsweise die Einstellung 3,5x, wohingegen ISO- und ISO-basierte Modelle die Einstellung 4x verwenden.

Bezugsgrößenziel einfügen

1. Das Werkzeug "Bezugsgrößenziel" auswählen.

2. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" den Zieltyp auswählen.

   • Punkt

   • Kreisförmiger Bereich

   • Rechteckiger Bereich

   • Linie

   • Achse

1. Den Mauszeiger auf die Flächen der Konstruktion bewegen, um die für Beschriftungen zur Verfügung stehenden Ebenen anzuzeigen.

2. Den Mauszeiger an die Position bewegen, an der das Ziel positioniert werden soll.

3. Klicken und die Ziel-Führungslinie an die Position innerhalb oder außerhalb der BeschriftungsebeneEbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden., auf der Konstruktionen, Zeichenblättern und 3D-Markups Beschriftungen hinzugefügt werden können. Mit dem Werkzeug "HinweisBeschriftung, die auf einer Konstruktion, einem Zeichenblatt oder einer 3D-Markup-Folie platziert wird. Hinweise enthalten Text oder Symbole, die eingefügt werden und über eine Führungslinie mit der Geometrie verbunden werden können. erstellen" wird eine Beschriftungsebene ausgewählt und Text auf dieser Ebene eingegeben. ziehen.

4. Auf das obere Feld klicken, um die Zahl oder den Buchstaben für das Textfeld einzugeben (oder zu ändern). Dies ist in den folgenden Abbildungen dargestellt:



Bezugsgrößenziel bearbeiten:

Bezugsgrößenziele verfügen über drei Komponenten. Ihre Eigenschaften können im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. geändert werden.

• Wenn ein Textfeld ausgewählt wurde, können die folgenden Eigenschaften geändert werden:
  • Ausgeblendet – Wahr oder Falsch
  • Layout2D-Zeichenmodus, der insbesondere hilfreich ist, wenn kein unmittelbarer Bedarf besteht, 3D-Objekte aus den Linien im Layout zu generieren. Wenn Layoutlinien in 3D gezogen werden, verhalten diese sich nicht auf die gleiche Weise wie skizzierte Linien. Ein Layout ist mit einer Bleistiftzeichnung auf einem Entwurf vergleichbar. Wenn das Layout zum Erstellen von Formen genutzt werden soll, müssen die Layoutlinien auf eine Skizze projiziert werden. Das Projizieren einer Layoutlinie auf eine Skizze entspricht dem Ausziehen der Linie. 2D-AutoCAD-DXFFormat zum Austauschen von Zeichnungen (Drawing Interchange Format oder Drawing Exchange Format). CAD-Datendateiformat, das von Autodesk entwickelt wurde, um die Datenkompatibilität und -austauschbarkeit zwischen AutoCAD und anderen Programmen zu ermöglichen. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden.- oder -DWGSystemeigenes Zeichnungsformat von AutoCAD. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden.-Dateien können als Layout importiert werden. – Wenn "Anzahl der Textfelder" größer als 1 ist, können die Textfelder "Oben", "Unten", "Links" oder "Rechts" gestapelt werden.
  • Anzahl der Textfelder – Größer oder gleich 1.
  • Texthöhe – Basiert auf Modelleinheiten.
  • Textposition – "Innenseite" oder "Außenseite" des Textfelds.
• Wenn eine Führungslinie ausgewählt wurde, können die folgenden Eigenschaften geändert werden:
  • Pfeiltyp – In der Dropdown-Liste kann aus den verfügbaren Stilen ausgewählt werden.
  • Länge des Pfeils – Den Standardwert übernehmen oder einen Wert in Modelleinheiten eingeben.
  • Breite des Pfeils – Den Standardwert übernehmen oder einen Wert in Modelleinheiten eingeben.
• Wenn ein Ziel ausgewählt wurde, sind die verfügbaren Eigenschaften abhängig vom Zieltyp.
  • Punkt
    • Typ – "Punkt", "Kreisförmig" oder "Rechteckig" auswählen.
    • Punktgröße – Einen Wert in Modelleinheiten eingeben.
  • Kreisförmiger Bereich
    • Typ – "Punkt", "Kreisförmig" oder "Rechteckig" auswählen.
    • Radius – Einen Wert in Modelleinheiten eingeben.
    • Rotation – Eine Gradzahl zum RotierenMit dem Werkzeug "Rotieren" kann die Konstruktion um 90° in der Bildschirmebene gedreht werden. Die Konstruktion kann im oder gegen den Uhrzeigersinn rotiert werden. Objekt: Mit dem Verschiebe-Werkzeug kann ein Objekt um eine Achse gedreht werden. des Kreises eingeben.
    • Schraffurwinkel - Einen Wert in Grad eingeben.
    • Schraffurabstand - Einen Wert in Modelleinheiten eingeben.
• Rechteckiger Bereich
  • Typ – "Punkt", "Kreisförmig" oder "Rechteckig" auswählen.
  • Breite – Einen Wert in Modelleinheiten eingeben.
  • Höhe – Einen Wert in Modelleinheiten eingeben.
  • Rotation – Eine Gradzahl zum Rotieren des Rechtecks eingeben.
  • Schraffurwinkel – Einen Wert in Grad eingeben.
  • Schraffurabstand – Einen Wert in Modelleinheiten eingeben.
• Linie
  • Länge – Einen Wert in Modelleinheiten eingeben.
  • Punktgröße – Einen Wert in Modelleinheiten eingeben.
  • Rotation – Eine Gradzahl zum Rotieren der Linie eingeben.
  • Punkte anzeigen – Wahr oder Falsch.
• Achse
  • Punktgröße – Einen Wert in Modelleinheiten eingeben.
  • Rotation – Eine Gradzahl zum Rotieren des Punkts und der Verbindungsstellen der Führungslinie eingeben.
  • Punkte anzeigen – Wahr oder Falsch.

Die Standardwerte für Bezugsgrößentextfelder und -ziele können in den Allgemeinen Optionen für SpaceClaim in der Gruppe Beschriftung geändert werden.

• Endpunkte für Bezugsgrößenziel anzeigen: Kontrollkästchen, mit dem gesteuert wird, ob die Endpunkte von Bezugsgrößen-Ziellinien angezeigt werden sollen.

• Texthöhenverhältnis für Bezugsgrößen-Textfeld: Legt fest, wie viel größer der Textfeldkreis bezogen auf die Texthöhe sein soll.

• Standardpunktgröße für Bezugsgrößenziel: Legt die Punktgröße fest, die von Punkten, Linien und Kreisen für Bezugsgrößenziele verwendet wird. Die Standardpunktgröße kann für einzelne Objekte überschrieben werden.

• Standardschraffurabstand für Bezugsgrößenziel-Bereich: Legt den Schraffurabstand für kreisförmige und rechteckige Bezugsgrößenziele fest. Der Standardabstand kann für einzelne Objekte überschrieben werden.

• Standardschraffurwinkel für Bezugsgrößenziel-Bereich: Legt den Schraffurwinkel für kreisförmige und rechteckige Bezugsgrößenziele fest. Der Standardwinkel kann für einzelne Objekte überschrieben werden.

• Form des Führungslinienpfeils für Bezugsgrößen-Textfeld: Legt die Pfeilform für mit Bezugsgrößenzielen verbundene Führungslinien fest.

• Optionen für Linientyp:
  • Linientyp und -stärke für Begrenzungen für Bezugsgrößenziel-Bereich festlegen
  • Linientyp und -stärke für Bezugsgrößenziel-Bereichslinien festlegen

Maßliches Bestimmen von Bezugsgrößenzielen

Es gibt folgende Möglichkeiten für die Bemaßung:

• Zum oder vom kreisförmigen Bereich für das Bezugsgrößenziel.
• Zur oder von der Mitte eines rechteckigen Bezugsgrößenziels oder einer seiner Kanten.
• Zu den Endpunkten einer Linie für ein Bezugsgrößenziel oder der gesamten Linie.
• Durchmesser einer Achse für ein Bezugsgrößenziel durch Klicken auf den Kreis.
• Von jedem Punkt der Achse für ein Bezugsgrößenziel.

Hinweise zu Baugruppen

Bezugsgrößenziele werden nur im Basisdokument des aktuellen Grafikfensters angezeigt. Bei der Anzeige in der Komponente selbst würden sie in jeder Instanz der Komponente in einer Baugruppe angezeigt. Das Ablegen im Basisdokument des Grafikfensters bietet mehr Flexibilität und verhindert unnötige Duplikate.

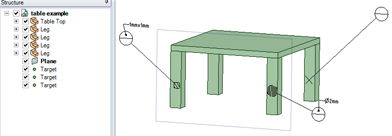

Beispielsweise ist bei einem Tisch mit vier Beinen jedes Bein die gleiche Komponente, allerdings benötigt jedes Bein in der Tischbaugruppe möglicherweise ein anderes Bezugsgrößenziel oder gar kein Bezugsgrößenziel. Siehe Abbildung unten.
