Anzeigen der Abweichung

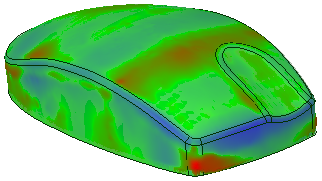

Mit diesem Werkzeug wird der Abstand von einem Ursprungs- oder Bezugskörper zu einem ausgewählten KörperClosed oder Netzkörper angezeigt. Diese Analyse verwenden, um zu sehen, wie stark die Form beider Körper übereinstimmt. Zum Beispiel sollte das Werkzeug "Abweichung" verwendet werden, wenn eine KonstruktionClosed aus Netzdaten zurück entwickelt wird, um zu sehen, wie stark die Konstruktion mit dem Netz übereinstimmt.





Das Werkzeug "Abweichung" funktioniert auch für die Darstellung der Abweichung zwischen Netzen.

Anzeigen einer Abweichung

  1. Auf Abweichung in der Gruppe "QualitätClosed" der Registerkarte "MessenClosed" klicken.

  2. Einen Körper oder ein Netz als Ursprungs- oder Referenzkörper auswählen.

  3. Einen zweiten Körper als Zielkörper auswählen.

    Wenn zwei Körper ausgewählt wurden, berechnet das System automatisch die Abweichung.

    Es kann nur ein Netz ausgewählt werden.

Optionen

Die folgende Optionen sind mit dem Werkzeug "Abweichungsanalyse" verfügbar:

Kantenkrümmung anzeigen mit

Abtastungsabstand am Quellkörper

Die Methode zur Festlegung des Abtastungspunktabstands auswählen.



  • Körper - Die Facettierungsecken des Körpers als Abtastungspunkte verwenden
  • Prozentsatz - Ein Prozentsatz für den Körperdurchmesser zur Festlegung des Abtastungsabstands eingeben
  • Länge - Eine Länge, die als Abtastungsabstand verwendet werden soll, eingeben

Anzeigen

Kontrollen anzeigen:



  • Schattierung - Strukturierte Schattierung zur Angabe der Abweichung verwenden
  • KrümmungskammLinien zur Angabe der Abweichung verwenden
  • Abtastungspunkte - Abtastungspunkte in der Abweichungsanzeige zeigen
  • ZielClosed - Zielkörper in der Anzeige zeigen
  • Transparentes Ziel - Wenn der Zielkörper angezeigt wird, ihn als transparent anzeigen

Farbübergang

Skala verschieben oder auf + oder - klicken, um die Glätte des Übergangs zwischen den Farben in der Anzeige zu vergrößern oder zu verringern.

Toleranz

Abweichungsergebnisse über eine spezifizierte Toleranz anzeigen.

Farben

Farbe für die Anzeige auswählen.



  • Innenabstand - Eine Farbe für die Darstellung von Abständen zu den Abtastungspunkten innerhalb des Zielkörpers auswählen
  • Außenabstand - Eine Farbe für die Darstellung von Abständen zu den Abtastungspunkten außerhalb des Zielkörpers auswählen
  • Abstand innerhalb der Toleranz - Eine Farbe für die Darstellung von Abständen innerhalb der spezifizierten Toleranz auswählen
