Strecken

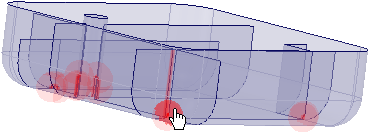

Mit diesem Werkzeug können Oberflächen gestreckt oder beschnitten und mit benachbarten Teilen zusammengeführt sowie Skizzenkurven gestreckt oder beschnitten werden. Das Werkzeug ermittelt automatisch Flächen, die gestreckt oder beschnitten werden können, und hebt sie wie unten abgebildet hervor. Auf einen hervorgehobenen BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. klicken, um das StreckenEine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". zusammen mit ihren Kanten ziehen. Die Kanten werden zur Begrenzung der gestreckten Fläche verlängert. Dabei entsteht ein neuer, durch die Kanten definierter Bereich. oder BeschneidenAlle Formen in einer Konstruktion über bzw. unter dem RasterSiehe "Skizzierraster" oder einer ausgewählten EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. ausblenden. durchzuführen. Es ist auch möglich, eine nicht automatisch ermittelte OberflächeZweidimensionales ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". auszuwählen und zu versuchen, sie zu strecken oder zu beschneiden. Dieses Werkzeug funktioniert nur bei Oberflächenteilen und Skizzenkurven.

Angrenzende Oberflächen strecken oder beschneiden

1. Im Menü "Analyse" auf der Registerkarte "Vorbereiten" auf Strecken klicken.

   Die Kanten von Oberflächenteilen oder Skizzenkurven, die gestreckt werden können, werden hervorgehoben.

   Ketten von Tangentialflächen werden automatisch zusammengefasst, um sie gemeinsam zu versetzen.

2. Die folgenden Optionen ändern:

   • Maximaler Abstand: Der maximale Abstand zwischen Oberflächen. Wenn dieser Wert geändert wird, sucht das Werkzeug erneut nach angrenzenden Flächen.

   • Oberflächen beschneiden: Steuert, ob Oberflächen nicht nur gestreckt, sondern auch beschnitten werden können.

   • Partielle Überschneidungen: Steuert, ob Flächen erkannt werden, die sich teilweise schneiden.

   • Selber KörperEin Volumenkörper oder eine Oberfläche.: Ermöglicht es, eine Oberfläche anhand einer Fläche oder Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. auf demselben Körper zu beschneiden oder zu strecken.

   • Nach dem Strecken/Beschneiden zusammenführen: Führt Körper zusammen, sofern dies möglich ist, wenn eine Kante auf einer Oberfläche eines Körpers bis zu einer Fläche oder Kante auf einem anderen Körper beschnitten oder gestreckt wird.

3. Auf die hervorgehobenen Punkte klicken, wenn nur bestimmte Oberflächen oder Skizzenkurven gestreckt oder beschnitten werden sollen.

   Die Strg-Taste gedrückt halten, um mehrere Kanten auszuwählen.

   Die Oberflächen und Skizzenkurven werden gestreckt oder beschnitten, indem auf sie geklickt wird.

4. Auf Abschließen klicken, wenn alle hervorgehobenen Oberflächen gestreckt oder beschnitten werden sollen.

   Mit Esc kann der Vorgang abgebrochen werden.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

Optionen

Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" stehen die folgenden Optionen zur Verfügung:

Beispiele

Kurven werden von Endpunkt zu Endpunkt gestreckt.

Wenn die Option Nach dem Strecken/Beschneiden zusammenführen ausgewählt wurde, werden die Kanten von unterschiedlichen Oberflächen zusammengeführt.

Wenn die Option Bis zu Kurven strecken ausgewählt wurde, können Kurven bis zu Oberflächen und Oberflächen bis zu Kurven gestreckt werden.
