Füllen

Wenn ein oder mehrere Endpunkte von Skizzenkurven ausgewählt werden, werden die Kurven zu einer einzigen FreiformkurveEine ununterbrochene gekrümmte Linie ohne scharfe Begrenzungen (d. h. ohne Ecken). Eine Freiformkurve wird durch das Definieren einer Reihe von Punkten mit dem Werkzeug "Freiformkurve" erstellt. Eine Freiformkurve wird zu einer Kante, wenn sie mit dem Werkzeug "Ziehen" gezogen wird. verkettet. Benachbarte Skizzenkurven werden in einem einzigen auswählbaren ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. mit einer zugrunde liegenden Freiformkurve zusammengeführt. Die Freiformkurve wird erst angezeigt, wenn die verkettete KurveIn 3D eine beliebige Linie im Raum. geändert wurde:

Siehe folgende Beispiele von Skizzenkurven:

Eines der Rechtecke ist nicht geschlossen. Wenn dieses Rechteck gefüllt wird, wird der Konturzug automatisch geschlossen und in eine Oberfläche umgewandelt:

Die Lücke in diesem Konturzug ist klein genug, dass sie vom Werkzeug "Füllen" automatisch geschlossen werden kann. Größere Lücken werden nicht geschlossen. Wenn eine Lücke kleiner als 1,5-mal die Länge der kleineren Rastermaschenweite im SkizzierrasterMuster aus Linien mit gleichmäßigem Abstand, das beim Skizzieren als Hilfsmittel dient. Das Skizzierraster erleichtert das Ausrichten und Zeichnen von Objekten. Die Einheiten und die Maschenweite des Rasters können eingestellt und die Darstellung der Volumenkörper im Skizzierraster kann ausgewählt werden. ist, werden die Kanten so erweitert, dass die Lücke gefüllt wird. Bei einer größeren Lücke wird in der Statusleiste eine Meldung angezeigt, und die Endpunkte der Lücke blinken.

Vom Werkzeug "Füllen" wurden außerdem Oberflächen aus den anderen geschlossenen Konturzügen von Skizzenkurven erstellt. Die dunkler schattierten Bereiche im Bild oben zeigen an, an welchen Stellen die Oberflächenteile einander überlappen. Durch VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. des Rechtecks wird die automatisch erstellte Oberfläche sichtbar:

Das Ergebnis weist nur Kanten für die nicht ausgewählten Skizzenkurven auf, da mit den ausgewählten Kurven eine separate Oberfläche erstellt wurde.

Nun wird das offene Rechteck geschlossen, und vom Werkzeug "Füllen" werden automatisch Oberflächen erstellt, ohne dass dazu Kanten ausgewählt wurden:

Diese Oberfläche weist Kanten für jede geschlossene Skizzenkurve auf. Dasselbe geschieht automatisch, wenn aus dem Skizziermodus in den 3D-Modus gewechselt wird.

Wenn alle Skizzenkurven ausgewählt werden und anschließend auf "Füllen" geklickt wird, wird eine Oberfläche ohne innere Kanten erstellt:

Außerdem können Layout2D-Zeichenmodus, der insbesondere hilfreich ist, wenn kein unmittelbarer Bedarf besteht, 3D-Objekte aus den Linien im Layout zu generieren. Wenn Layoutlinien in 3D gezogen werden, verhalten diese sich nicht auf die gleiche Weise wie skizzierte Linien. Ein Layout ist mit einer Bleistiftzeichnung auf einem Entwurf vergleichbar. Wenn das Layout zum Erstellen von Formen genutzt werden soll, müssen die Layoutlinien auf eine Skizze projiziert werden. Das Projizieren einer Layoutlinie auf eine Skizze entspricht dem Ausziehen der Linie. 2D-AutoCAD-DXFFormat zum Austauschen von Zeichnungen (Drawing Interchange Format oder Drawing Exchange Format). CAD-Datendateiformat, das von Autodesk entwickelt wurde, um die Datenkompatibilität und -austauschbarkeit zwischen AutoCAD und anderen Programmen zu ermöglichen. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden.- oder -DWGSystemeigenes Zeichnungsformat von AutoCAD. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden.-Dateien können als Layout importiert werden.- und Skizzenkonturen gefüllt werden:

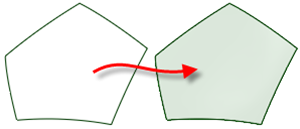

Und ein Konturzug von nicht tangentialen 3D-Kurven:

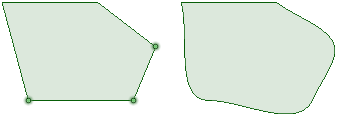

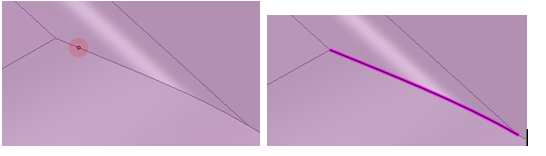

Es kann eine beliebige Anzahl von Eckpunkten in beliebiger Reihenfolge ausgewählt werden. Jeder Eckpunkt wird entfernt, und eine Freiformkurve wird erstellt, um einen weichen Krümmungsübergang zwischen den angrenzenden Kanten des Punkts zu erzeugen:

Wenn eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) eines Volumenkörpers gefüllt wird, versucht das System, lagegleiche Kanten zu einer einzigen Kante zusammenzuführen:

Wenn eine Oberflächenkante in der Form einer Freiformkurve oder eines Bogens ausgewählt wird, wird die Kante zu einer Geraden vereinfacht:

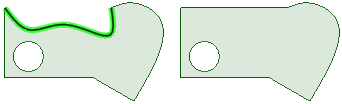

Wenn zwei oder mehr Kanten einer Oberfläche ausgewählt werden, werden diese mit einer geraden Kante zwischen den Endpunkten vereinfacht:

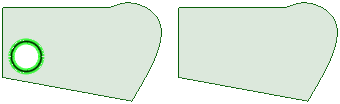

Wenn eine vollständig innerhalb einer Oberfläche liegende Kante ausgewählt wird, wird die Kante entfernt:

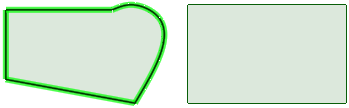

Wenn sämtliche Kanten ausgewählt werden, die eine Oberfläche umschließen, wird die Oberfläche entsprechend ihren Abmessungen zu einem Rechteck vereinfacht:

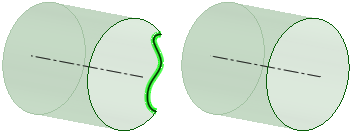

Wenn eine einzige Kante ausgewählt wird, die auf einer auf einer Analyse beruhenden Oberfläche liegt, wird diese von "Füllen" zusammen mit den angrenzenden Kanten vereinfacht:

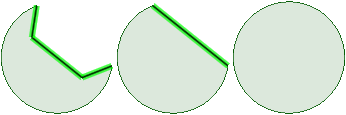

Unregelmäßige Lücken auf einer Kreisoberfläche können gefüllt werden, und die Lücke wird zu einer geraden Kante vereinfacht. "Füllen" erneut auf die gerade Kante anwenden, und die Kante wird rund:

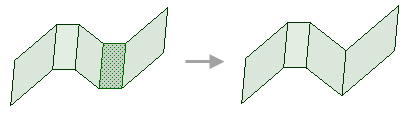

Eine FaseGeneigte Ecke zwischen zwei Kanten, die mit dem Werkzeug "Ziehen" erstellt wurden; Abwinklung mit gleichem Abtrag; Fase; Abfasung. auf einer Oberfläche auswählen und das Werkzeug "Füllen" verwenden, um die Fase zu füllen.

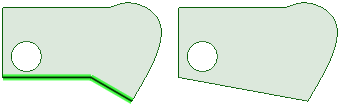

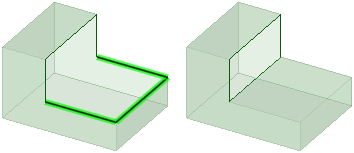

Wenn eine offene KantenketteTangentenkette; eine fortlaufende Abfolge von Kanten, die miteinander verbunden sind. Durch Doppelklicken auf eine Kante in der Kette wird die gesamte Kette ausgewählt. einer ebenen Oberfläche ausgewählt wird, werden von "Füllen" anhand der ausgewählten Kanten Flächen erstellt:

oder

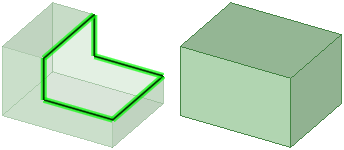

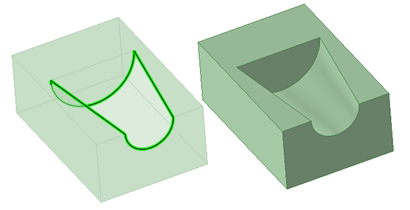

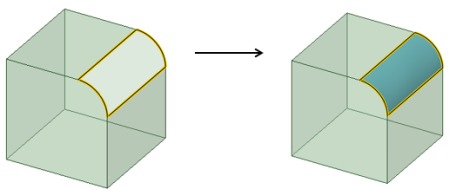

Wenn ein offener Konturzug ausgewählt wird, der mehreren Flächen zugeordnet ist, versucht "Füllen", diesen mit einer auf einer Analyse beruhenden Oberfläche (Zylinder, Kegel usw.) zu bedecken:

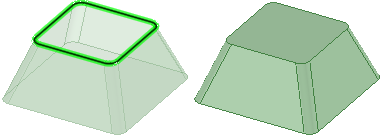

Wenn eine Abfolge von ebenen Kanten ausgewählt wird, wird eine ebene Fläche erstellt:

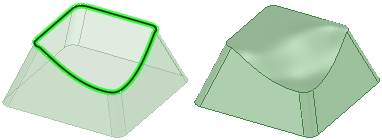

Wenn eine Abfolge von Oberflächenkanten ausgewählt wird, die nicht eben sind, und "AusgleichsflächeOption des Werkzeugs "Füllen", die mithilfe der anfänglichen Berührung der benachbarten Flächen die ausgewählten Kanten füllt. Die Flächen werden in einer einzelnen geglätteten Ausgleichsfläche verbunden, anstatt die Flächen, die an die Kante angefügt sind, so weit zu verlängern, bis sie einander schneiden. Ist die Option "Tangential strecken" deaktiviert, wird die Berührung der benachbarten Flächen ignoriert." deaktiviert ist, werden mit "Füllen" die angrenzenden Flächen erweitert:

Bei aktivierter Option "Ausgleichsfläche":

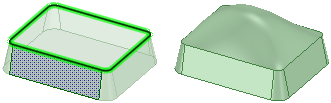

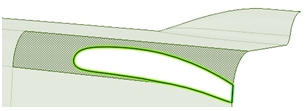

Wenn ein Konturzug ausgewählt wird und dann durch Klicken bei gedrückter Alt-Taste benachbarte Flächen ausgewählt werden, berührt die neue Fläche alle Flächen, die durch Klicken bei gedrückter Alt-Taste ausgewählt wurden:

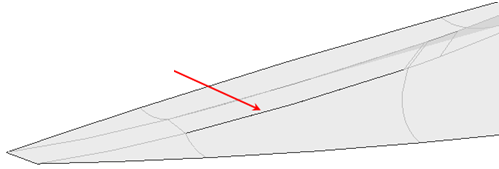

Benachbarte Flächen können auch erweitert werden, um schmale Lücken zu füllen (Doppelklicken, um Konturzug zu erhalten):

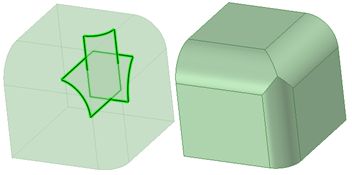

Wenn offene Kanten einer sich selbst schneidenden Oberfläche ausgewählt werden, versucht "Füllen" einen Volumenkörper zu bilden und überschüssiges MaterialEigenschaft, die einem Objekt zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit. zu entfernen (funktioniert auch in "Kombinieren"):

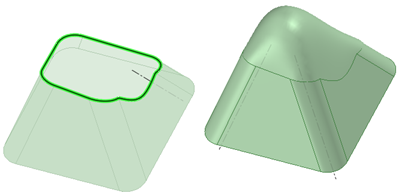

Bei der Auswahl eines Konturzugs und Verwendung der Optionen "Ausgleichsfläche" und "Tangential streckenSiehe "Ausgleichsfläche"":

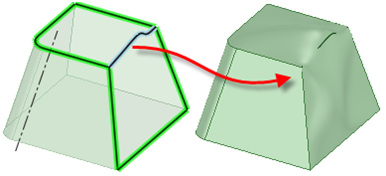

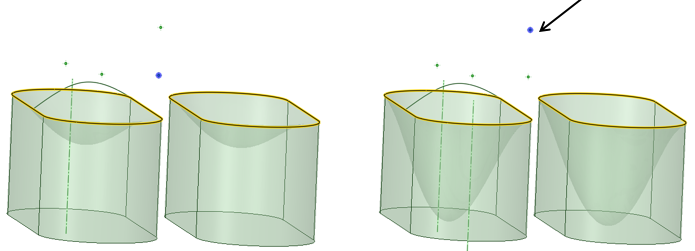

Beim Füllen eines Konturzugs ist es möglich, die Alt-Taste zu drücken und Kurven auszuwählen, damit die neuen Flächen durch die Kurven verlaufen:

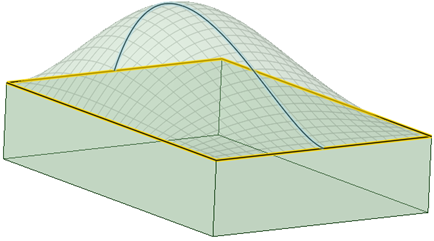

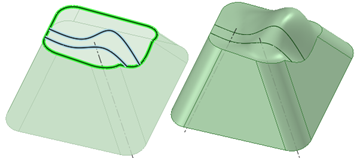

Bei der Auswahl eines Konturzugs und von Führungskurven, mit oder ohne Option "Tangential strecken" (wird auf Bereiche angewendet, auf die sich Führungskurven nicht auswirken):

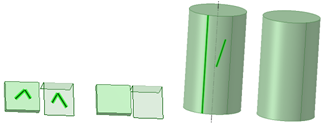

Wenn eine eingedrückte Kante auf der Fläche einer Oberfläche oder eines Volumenkörpers ausgewählt wird, wird die eingedrückte Kante entfernt. Dies entspricht dem Löschen:

Wenn Flächenkanten eines Volumenkörpers oder einer Oberfläche ausgewählt werden, vereinfacht "Füllen" die Kanten, indem sie durch eine einzige Kante mit derselben Geometrie ersetzt werden:

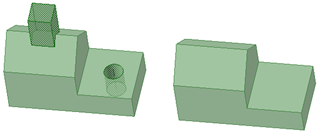

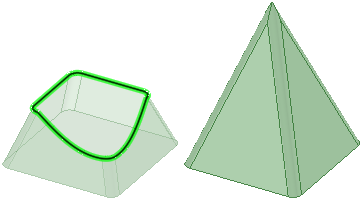

Bei der Auswahl von Flächen werden diese von "Füllen" gelöscht, und benachbarte Flächen werden erweitert:

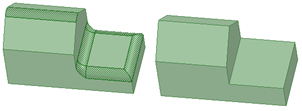

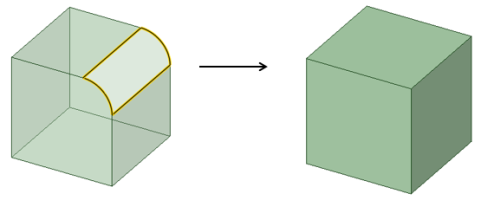

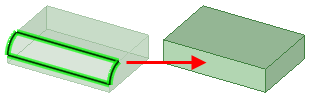

Bei der Auswahl einer Fase oder RundungGerundete Ecke am Schnittpunkt von zwei Linien oder Kanten. Als Rundung werden äußere Ecken bezeichnet; Innere Ecken werden als Verrundung bezeichnet. Rundungen und Verrundungen werden beide als Rundungen bezeichnet. Siehe "Verrundung", "Rundung mit konstantem Radius", "Rundung mit variablem Radius". werden diese durch "Füllen" entfernt und einer benannten Gruppe hinzugefügt:

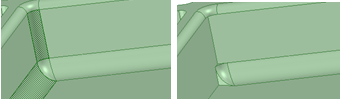

Wenn Rundungen mit benachbarten Rundungen ausgewählt werden, erstellt "Füllen" ebene Überdeckungen (da Rundungen definitionsgemäß nicht erweitert werden dürfen):

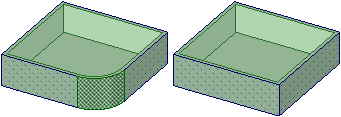

Wenn Rundungen für ausgehöhlte Teile ausgewählt werden, werden beide Flächen des Gehäuses gefüllt:

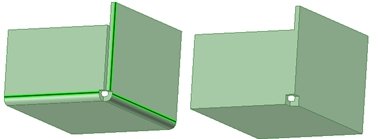

Bei der Auswahl verbundener Kanten, die als Blech erstellt wurden, werden die Nähte entfernt:

Bei Auswahl von zwei eingedrückten Kanten (wie in der folgenden Abbildung) werden diese zu einer Kante kombiniert:

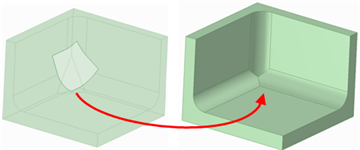

Bei mindestens einer ausgewählten Fläche und mindestens einer ausgewählten Kante oder Skizzenkurve entfernt "Füllen" die ausgewählten Flächen und erstellt eine einzige neue Fläche, wobei die entfernten Flächen und die ausgewählten Kanten als Eingabe verwendet werden:

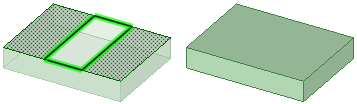

Bei der Auswahl von zwei Flächen oder Oberflächen, die einander nicht berühren, können diese durch eine einzige Fläche ersetzt werden. Die Lücke zwischen den Flächen muss durch Doppelklicken ausgewählt werden:

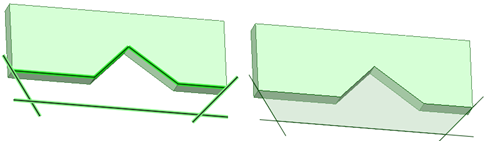

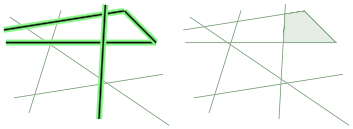

Bei der Auswahl einer beliebigen Kombination von Skizzenkurven, Layoutkurven, Oberflächenkanten und Volumenkörperkanten, die in derselben EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. liegen und einen geschlossenen Konturzug bilden, erstellt "Füllen" eine ebene Oberfläche:

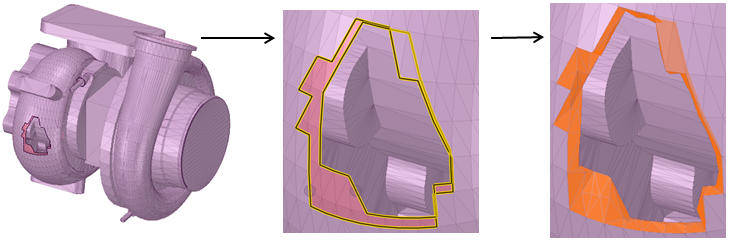

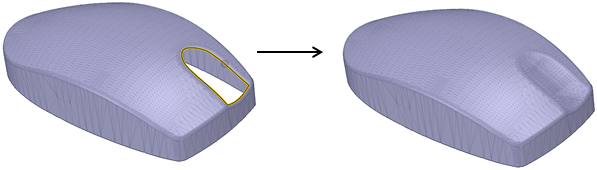

Interne Netzzüge und Begrenzungszüge können mit dem Werkzeug "Füllen" gefüllt werden. Die Züge werden mit Facetten gefüllt, bei denen die KrümmungAnalysewerkzeug, das einen Randgraphen oder Farbschattierungen anzeigt, um die Krümmung entlang Kurven oder Kanten zu verdeutlichen. Werte geben an, wie stark gekrümmt bzw. "kurvig" die Kurve bzw. Oberfläche an einzelnen Punkten ist. der benachbarten Facetten berücksichtigt wird. Dadurch wird eine sehr glatte und gleichmäßige Füllung erzeugt. Nach der Füllung werden die neu erstellten Facetten der Auswahl hinzugefügt.





In drei Fällen können mehrere Netzzüge auf einmal gefüllt werden.

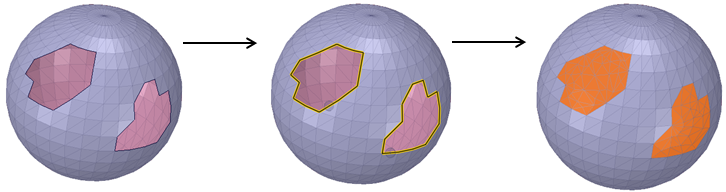

Separate Züge auf demselben NetzobjektEin durch Importieren einer STL-DateiSystemeigenes Dateiformat von CAD-Software für Stereolithografie, das von 3D-Systemen erstellt wird. Teile und Baugruppen (STL-Dateien) können exportiert werden. Siehe "Stereolithografie". als Lightweight (nur Facetten) erstelltes Objekt. Netzobjekte können an den Facetten gefangen werden., die NICHT verbunden werden sollen.

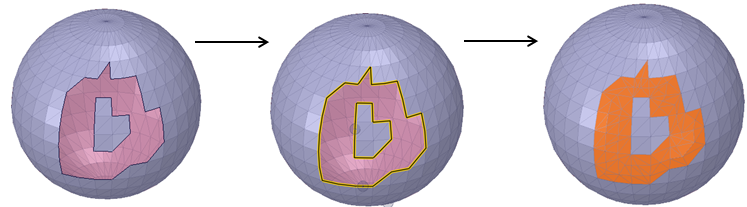

Separate Züge auf demselben Netzobjekt, die verbunden werden sollen.

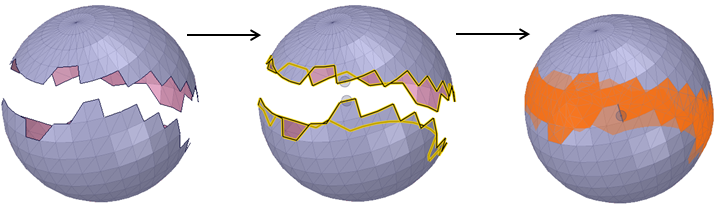

Separate Züge auf verschiedenen Netzobjekten, die verbunden werden sollen.







Bei Zügen auf äußeren und inneren Gehäusen wird eine Wandstärke erzeugt, wenn sie gleichzeitig gefüllt werden. Um ein Gehäuse fortzusetzen, die inneren und äußeren Züge separat füllen.
