Eindrücken

Das Werkzeug "Eindrücken" identifiziert lagegleiche Flächen, Kanten und Ecken zwischen Körpern und drückt sie auf der lagegleichen FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". ein. Die Berührungsbereiche weisen die gleiche Form auf, und das resultierende Netz ist auf jeder Fläche gleich. Dies kann von Nutzen sein, wenn die Materialbeanspruchung zwischen zwei Teilen analysiert wird.

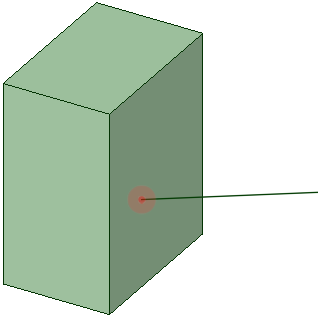

Kurven und Träger, die Flächen schneiden, erzeugen eingedrückte Punkte, die in fixierte Bezugspunkte umgewandelt werden.

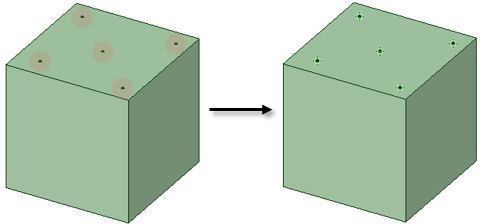

Skizzierte Punkte, die sich mit Flächen schneiden, erzeugen beim Eindrücken sogenannte „Fixierte Bezugspunkte“.

Teil eindrücken

1. Im Abschnitt "Analyse" auf der Registerkarte "Vorbereiten" auf Eindrücken klicken. Mit dem Werkzeug werden automatisch lagegleiche Kanten identifiziert und hervorgehoben, wie in der Abbildung oben gezeigt.

2. Die zu ändernden Objekte auswählen:

   • Mit der Werkzeughilfe Problem auswählen die hervorgehobenen Bereiche auswählen, die geändert werden sollen. Der Cursor ändert sich in eine Hand, wenn die Maus über einen Problembereich bewegt wird. Diese Werkzeughilfe ist standardmäßig aktiviert.

   • Mit der Werkzeughilfe Formen auswählen werden Kanten ausgewählt, die nicht automatisch identifiziert wurden. Der Box-, Lasso- und Farbenauswahlmodus können verwendet werden.

3. Mit den Optionen im Menü "Navigieren" können die Probleme einzeln nacheinander angezeigt werden, bevor sie behoben werden.

   • Auf Weiter oder Zurück klicken, um durch die einzelnen identifizierten Probleme zu navigieren und diese hervorzuheben.

   • Auf Bildschirmgröße zoomen auswählen, wenn die AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen. im Grafikbereich beim Klicken auf „Weiter“ oder „Zurück“ automatisch in das Problem hinein gezoomt werden soll.

4. Auf die Werkzeughilfe Abschließen klicken.

   SpaceClaim drückt die ausgewählten Kanten der lagegleichen Flächen ein.

Es gibt eine interne Grenze für die Anzahl von Eindruckstellen, die von dem Werkzeug gesucht werden. Die Grenze ist auf 1000 festgelegt, um die Leistung zu optimieren.

Optionen

Toleranz Wenn der Abstand zwischen Objekten kleiner oder gleich dem Toleranzwert ist, werden diese Objekte als sich überschneidend betrachtet. Im Bild rechts beträgt der Abstand zwischen den Objekten 0,01, was dem Toleranzwert entspricht.
Fläche sucht Überschneidungen zwischen zwei Flächen.
Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird. sucht Überschneidungen zwischen zwei Kanten.
Träger/KurveIn 3D eine beliebige Linie im Raum. sucht Überschneidungen zwischen Kurven/Trägern.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.
