Einfügen von Ebenen

Durch Auswählen mehrerer Flächen, Kanten, Achsen oder Linien in der Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält. kann eine EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. definiert werden. Es kann eine beliebige Kombination von Achsen, Kurven, Kanten und Koordinatenachsen auf der gleichen Ebene ausgewählt werden.

Die Ebene geht etwas über die Kanten der FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". hinaus, um die Bearbeitung zu erleichtern. Dieser Rand um die Ebene bleibt bei allen Objekten in der Konstruktion erhalten und wird automatisch vergrößert oder zurückgesetzt, wenn VolumenkörperObjekt, das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. in der Konstruktion hinzugefügt, entfernt oder verschoben werden.

Ebenen sind für die Erstellung von Layouts und Beschriftungen nützlich. Ebenen sind nicht mit der Geometrie verknüpft, die zu ihrer Erstellung verwendet wurde. Sie müssen zum VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. mit anderen Elementen explizit ausgewählt werden. Ebenen können auch zum bequemen Schneiden von Konstruktionen verwendet werden, um nur die Geometrie hinter der Ebene anzuzeigen.

Ebene einfügen

1. Im Menü Erstellen auf der Registerkarte "Konstruktion" auf  Fläche klicken.

2. Eine der folgenden Optionen auswählen:



   Auswählen:	Um eine Ebene einzufügen, die:
   Ebene FlächeFläche, die in einer Ebene liegt.	die Fläche enthält
   Ebene Fläche und PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll.	durch den Punkt führt und parallel zur Fläche ist
   Ebene Fläche und Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird.	durch die Kante und senkrecht zur Fläche verläuft (hilfreich beim Erstellen eines Ziehpfades)
   Zwei parallele Ebenen	sich am Mittelpunkt zwischen den beiden Flächen befindet
   Axiale oder zylindrische Fläche	tangential am Auswahlpunkt zur Fläche ist
   Zwei Axialflächen mit parallelen Achsen	so nah wie möglich an den Auswahlpunkten tangential zu beiden Flächen ist
   Ebene KantenZwei oder mehr Kanten, die sich in der gleichen Ebene befinden. Bei ausgewählten ebenen Kanten kann die durch die Kanten definierte Ebene mithilfe des Werkzeugs "Ebene" (Menü "Einfügen") eingefügt werden.	die Kanten enthält
   AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse".	die Achse enthält
   Zwei Achsen	die Achsen enthält
   Zwei Ursprungsachsen	die Achsen enthält
   Ein UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden.	Drei orthogonale Ebenen
   Achse (oder Linie) und ein Punkt	die die Achse (oder Linie) und den Punkt enthält
   Endpunkt einer beliebigen Linie	durch den Endpunkt und rechtwinklig zur Linie am Endpunkt verläuft
   Steuerpunkt einer FreiformkurveEine ununterbrochene gekrümmte Linie ohne scharfe Begrenzungen (d. h. ohne Ecken). Eine Freiformkurve wird durch das Definieren einer Reihe von Punkten mit dem Werkzeug "Freiformkurve" erstellt. Eine Freiformkurve wird zu einer Kante, wenn sie mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." gezogen wird.	durch den ausgewählten Punkt und rechtwinklig zur Ebene verläuft, die die Freiformkurve enthält
   Drei Punkte	diese drei Punkte enthält
   Auf einer Ebene skizzierte Linie	durch die Linie und normal zur Fläche verläuft
   Linie und Punkt auf der Linie	durch die Linie und durch den Punkt verläuft
   Zwei ebene Linien	diese zwei Linien enthält
   Zwei Punkte	durch die beiden Punkte verläuft
   Zwei Punkte und eine Ebene oder ebene Fläche	durch die beiden Punkte und rechtwinklig zur ausgewählten Ebene oder ebenen Fläche verläuft

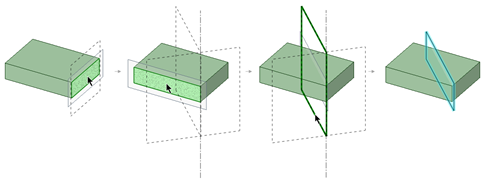

3. (Optional) Auf Ebene erstellen klicken, um Bezugsobjekte auszuwählen, dann eine temporäre (gepunktete) Ebene auswählen, um aus den möglichen Ebenen die gewünschte Ebene zu erstellen. Ausführliche Informationen zum Erstellen von temporären Ebenen siehe Einfügen temporärer Punkte, Achsen und Ebenen.





4. Wenn durch die Auswahl keine Ebene definiert wird, wird in der Statusleiste eine Fehlermeldung angezeigt.



Eine Ebene tangential zu einem Zylinder und parallel zu einer Ebene einfügen

Eine Ebene auswählen, bei gedrückter Strg-Taste auf einen Zylinder klicken, dann auf das Werkzeug "Ebene" klicken.

Eine Ebene tangential zu einem Zylinder und senkrecht auf einer Ebene einfügen

Einen Zylinder auswählen, bei gedrückter Strg-Taste auf eine Ebene klicken, dann auf das Werkzeug "Ebene" klicken.

Ebene durch den Mittelpunkt zwischen zwei Punkten einfügen

1. Das Werkzeug "Ebene" auswählen.

2. Im 3D- oder Schneiden-ModusSiehe "SchneidenEin Werkzeug zum Aufspalten von Volumenkörpern und Flächen." bei gedrückter Alt- und Umschalttaste auf zwei Punkte klicken, um eine temporäre Ebene zu erzeugen, die den Mittelpunkt einschließt.

3. Auf die temporäre Ebene klicken.

Eine Ebene parallel zum Bildschirm einfügen

1. Das Werkzeug "Ebene" auswählen.

2. Die Werkzeughilfe An Bildschirm ausrichten aktivieren.

3. Den Mauszeiger über die Form bewegen, um eine Vorschau der Ebene durch die ausgewählte Form und parallel zum Bildschirm anzuzeigen.

4. Die Form auswählen, um die Ebene zu erstellen.

Konstruktion mit einer Ebene schneiden

Mit der rechten Maustaste auf eine Ebene klicken und Mit Ebene schneiden auswählen. Zum Wiederherstellen der Konstruktionsansicht mit der rechten Maustaste auf die Ebene klicken und erneut Mit Ebene schneiden auswählen.

Ebenen, Achsen und Beschriftungen werden nicht beschnitten.

Beispiele

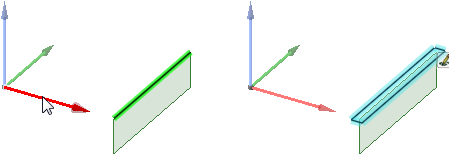

Eine Kante und die Achse eines Koordinatenobjekts sind ausgewählt, um eine Ebene zu erstellen.

Darstellung einer Ebene ändern

Mit den Optionen FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)., Umriss und Schnittfläche kann die Darstellung einer Ebene geändert werden.

• Füllen:Standardmäßig auf "Automatisch" festgelegt. Mit "Automatisch" wird die Geometrie hinter der Ebene heller angezeigt als Geometrie außerhalb der Ebenenbegrenzungen. Wenn "Keine Füllung" ausgewählt wird, weist die gesamte Geometrie die gleiche Undurchsichtigkeit auf.
• Umriss:Standardmäßig auf "Automatisch" festgelegt. Mit "Automatisch" wird der Umriss der Ebene angezeigt. Mit "Kein Umriss" ist die Ebene nur sichtbar, wenn sie ausgewählt wurde.
• Das Festlegen von "Keine Füllung" und "Kein Umriss" für Ebenen ist beim Bemaßen von Teilen sinnvoll. Beschriftungen sind leichter erkennbar, wenn die Ebenen weniger deutlich angezeigt werden.
• Schnittfläche: Hiermit wird der Überschreibungswert für "Farbe der Schnittfläche" für jede Beschnittebene im GrafikfensterBereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. festgelegt. Die Farbe der Ebene selbst wird nicht geändert, nur die Farbe der Fläche, die die Ebene berührt.
