Einfügen eines Ursprungs

An jeder Position in der Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält., an der das Werkzeug "VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können." verankert werden kann, kann ein UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. eingefügt werden. Im SkizziermodusModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden. zum Zeichnen in zwei Dimensionen mithilfe der Skizzierwerkzeuge im Skizzierraster. Eine Skizze ist eine Ansammlung von Linien und anderen 2D-Objekten in einem Skizzierraster. Beim Skizzieren entstehen Bereiche, die in 3D gezogen werden können. Wenn eine Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird, werden Bereiche, die durch sich schneidende Linien gebildet werden, zu Volumenkörpern, und Linien werden zu Kanten. kann ein Lineal an einem Ursprung verankert und an den Ursprung gesprungen werden. Mit dieser Funktion kann eine BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können. mit Maßen versehen werden. ab dem Ursprung festgelegt und das SkizzierrasterMuster aus Linien mit gleichmäßigem Abstand, das beim Skizzieren als Hilfsmittel dient. Das Skizzierraster erleichtert das Ausrichten und Zeichnen von Objekten. Die Einheiten und die Maschenweite des Rasters können eingestellt und die Darstellung der VolumenkörperObjekt, das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. im Skizzierraster kann ausgewählt werden. schnell auf einen Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden.

Einen Ursprung einfügen

1. Im Menü Erstellen auf der Registerkarte "Konstruktion" auf  Ursprung klicken.
2. Es wird eine Vorschau eines an den Cursor angefügten Ursprungs angezeigt.
3. Den Cursor bewegen, um den Ursprung zu platzieren. Die Ausrichtung des Ursprungs wird an den Typ der Geometrie angepasst, auf der er sich befindet.
4. Klicken, um den Ursprung zu platzieren.

Einen Ursprung anhand von ausgewählten Flächen einfügen

1. Eine, zwei oder drei Flächen auswählen.
2. Im Menü "Erstellen" auf der Registerkarte "Konstruktion" auf  Ursprung klicken.
3. Der Ursprung wird anhand folgender Kriterien erstellt:
   1. Wenn eine ebene Fläche ausgewählt ist, wird der Ursprung im Zentrum der Fläche erstellt.
   2. Wenn zwei sich schneidende Flächen ausgewählt sind, wird der Ursprung mit XY auf der ersten EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. erstellt, und Y wird auf der Schnittkante der beiden Ebenen ausgerichtet.
   3. Wenn drei sich schneidende Flächen ausgewählt sind, wird der Ursprung mit XY auf der ersten Ebene erstellt, Y wird auf der zweiten Ebene ausgerichtet und Z wird auf der Schnittkante der dritten Ebene mit Y platziert.

Einen Ursprung mit dem Werkzeug "Verschieben" einfügen

1. Auf der Registerkarte "Konstruktion" im Menü "Bearbeiten" auf Verschieben klicken.

2. Das Verschiebe-Werkzeug an der Position platzieren, an der der Ursprung eingefügt werden soll.

3. "Ursprung"  im Menü "Einfügen" auswählen, um einen Ursprung einzufügen.

   Der Ursprung wird im GrafikfensterBereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. und im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. angezeigt.

Ursprung am Mittelpunkt zwischen zwei Punkten einfügen

1. Das Werkzeug "Verschieben" auswählen.

2. Die Alt-Taste und die Umschalttaste drücken und auf zwei Punkte klicken, um am Mittelpunkt einen temporären PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. zu erstellen.

3. Auf den temporären Punkt klicken, um das Verschiebe-Werkzeug an dieser Stelle zu platzieren.

4. "Ursprung"  im Menü "Einfügen" auswählen.

   Der Ursprung wird am Mittelpunkt angezeigt.

Ursprung am Massen- oder Volumenmittelpunkt einfügen

1. Auf der Registerkarte "MessenWerkzeuge zum Anzeigen der Maßeigenschaften der Kanten, Flächen und Volumenkörper in der Konstruktion." im Menü "Analyse" auf das Werkzeug MasseAnalysewerkzeug, mit dem Masseeigenschaften bzw. Volumeninformationen für die Volumenkörper und Oberflächen in der Konstruktion angezeigt werden können. klicken.

2. Den Volumenkörper auswählen, an dessen Mittelpunkt der Ursprung platziert werden soll.

   Am Massen- oder Volumenmittelpunkt werden Achsen angezeigt.

3. "Ursprung"  im Menü "Einfügen" auswählen.

   Der Ursprung wird am Massen- oder Volumenmittelpunkt angezeigt.

Skizzierraster auf einem Ursprung platzieren

1. Die Ecke eines Ursprungs auswählen.
2. In den Skizziermodus wechseln.

   Das Skizzierraster befindet sich jetzt auf der x- und y-AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". des ausgewählten Ursprungs.

Ursprung für eine neu erstellte Komponente definieren

1. Einen Ursprung einfügen.
2. Die Alt-Taste drücken und auf den Ursprung klicken.
3. Mit der rechten Maustaste auf einen Volumenkörper klicken und im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. In neue Komponente verschieben auswählen.

   Es kann auch eine neue Komponente erstellt und anschließend der Volumenkörper durch Ziehen und Ablegen in die Komponente verschoben werden, während der Ursprung mit der Alt-Taste ausgewählt wurde.

4. Mit der rechten Maustaste im Strukturbaum auf die Komponente klicken und Komponente öffnen auswählen.

   Die Komponente wird in einem neuen Grafikfenster angezeigt.

5. Den globalen Nullpunkt anzeigen.

   Der globale Nullpunkt im neuen Grafikfenster wird an derselben Position wie der mit der Alt-Taste ausgewählte Ursprung platziert.

Beispiel

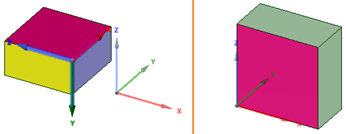

Den Ursprung mit der Alt-Taste auswählen und eine neue Komponente erstellen. Die Abbildung auf der linken Seite zeigt den globalen Nullpunkt sowie den für den Volumenkörper erstellten Ursprung. Die Abbildung auf der rechten Seite zeigt die in einem neuen Grafikfenster geöffnete Komponente mit dem globalen Nullpunkt an der entsprechenden Position im Objekt.
