Erstellen von Mittelflächen

Mit diesem Werkzeug kann eine OberflächeZweidimensionales ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". in der Mitte zwischen zwei versetzten Flächen erstellt werden. Die Mittelflächen werden automatisch verlängert oder benachbarten Flächen entsprechend beschnitten, und die Entfernung zwischen den Flächen wird als Eigenschaft "Stärke" gespeichert. Diese Oberflächen können für FE-Analysen verwendet werden.

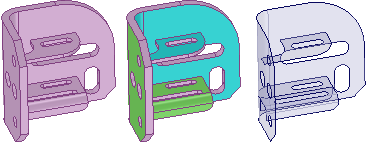

Farbige Markierungen zeigen ausgewählte Paare, wie unten dargestellt. Die Mittelfläche wird relativ zu den cyan eingefärbten Flächen versetzt. Grün gibt an, dass eine Fläche mit einer cyanfarbenen Fläche gepaart ist. Nicht ausgewählte Flächen und Flächen ohne VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird., eines Segments oder einer KurveIn 3D eine beliebige Linie im Raum. zurückgelegt wird. werden in der ursprünglichen Farbe angezeigt.

Die Stärke der ursprünglichen Versatzwerte der Modellflächen werden im BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. "Mittelfläche" des Fensterbereichs "Eigenschaften" als Eigenschaft "Stärke" gespeichert. Dies ist eine Flächeneigenschaft, daher muss die Fläche auch dann im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. und nicht im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. ausgewählt werden, wenn es sich um eine einzelne Fläche handelt. Diese Eigenschaft kann geändert werden. Sie wird in die ANSYS-Daten aufgenommen, wenn sie über das SpaceClaim-Add-In an ANSYS gesendet wird.

Das Werkzeug "Mittelfläche" erkennt und entfernt kleine Flächen von Mittelflächen, die entstehen, wenn eine Kante den halben bis den ganzen Wert der Teilestärke besitzt.

Wenn das Werkzeug "Mittelfläche" das Fehlen von Flächen feststellt, weil keine der Seiten versetzt werden kann, wird im Fehlerfeld eine Fehlermeldung ausgegeben, in der die Flächen benannt sind. Wenn vom Werkzeug keine Mittelflächenteile erstellt werden können, werden die problematischen Flächen oder Kanten hervorgehoben.

Mittelflächen übernehmen die Materialeigenschaften ihrer Hauptkomponenten, jedoch können die Materialeigenschaften für das Mittelflächenobjekt geändert werden.

Mittelflächen durch Auswahl von Versatzpaaren erstellen

1. Im Menü "Analyse" auf der Registerkarte "Vorbereiten" auf Mittelfläche klicken.

2. Die Option Ausgewählte Flächen verwenden im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" auswählen.

   Mit dieser Option werden automatisch alle Flächenversatzpaare eines Körpers mit einem oder mehreren Versatzabständen erkannt.

3. Auf eine Fläche klicken, für die eine Mittelfläche erstellt werden soll.

4. Auf eine weitere Fläche klicken, die zusammen mit der ersten Fläche ein Versatzpaar ergeben soll. Der Auswahl werden alle Flächenpaare mit dem gleichen Versatzabstand hinzugefügt.

5. Auf erkannte Flächenpaare klicken, um sie zu entfernen, oder auf nicht erkannte Flächenpaare klicken, um sie hinzuzufügen.

   Zwei Flächen können als Paar erkannt werden, wenn sie den gleichen Versatzabstand wie die Flächenpaare für die Erstellung der Mittelfläche aufweisen. Auf die blaue Fläche klicken, um das Paar aus der Auswahl zu entfernen.

   Ein Flächenpaar, das zum Erstellen einer Mittelfläche vorgesehen ist, wird möglicherweise nicht erkannt, weil das zugehörige versetzte Paar keinen perfekten Versatz der ersten Fläche darstellt. Auf die zu versetzende Fläche klicken, um sie der Auswahl hinzuzufügen. Ihre Mittelfläche wird anhand der Stärke erkannter benachbarter Flächenpaare verschoben.

6. (Optional) Auf die Werkzeughilfe Flächen auswählen klicken oder die Strg-Taste gedrückt halten und weitere Flächenpaare mit einem anderen Versatzabstand auswählen.

   Beim Hinzufügen von Flächenpaaren werden der Auswahl alle Flächenpaare mit dem gleichen Versatzabstand hinzugefügt.

7. Nach Abschluss der Flächenauswahl auf die Werkzeughilfe Abschließen klicken.

   Bei erfolgreich erstellter Mittelfläche wird der VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. halbtransparent und die Oberfläche undurchsichtig dargestellt, bis ein anderes Werkzeug ausgewählt oder die Auswahl aufgehoben wird.

   KörperEin Volumenkörper oder eine Oberfläche. von Mittelflächen werden in einer KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" im Strukturbaum erstellt und mit dem Namen des ursprünglichen Objekts benannt und durch "MidsurfaceN" ergänzt, wobei "N" eine eindeutige Nummer darstellt.

Mittelflächen werden im Strukturbaum mit einem Standardnamen angezeigt, der die zugewiesene Stärke einschließt. Wenn die Oberfläche einen neuen Namen erhält, wird die Stärke an den neuen Namen angehangen.

Nach einem Rechtsklick auf eine Mittelfläche in dem Baum können Sie den Quellkörper über Auswählen>Quelle Mittelfläche auswählen.

Mittelflächen anhand von Versatzbereichen erstellen

1. Auf der Registerkarte "Vorbereiten" im Menü "Definieren" auf  Mittelfläche klicken.

2. Im Fensterbereich "Optionen" die Option Bereich verwenden auswählen.

   Die Flächenpaare mit Versatzabständen, die innerhalb des Bereichs liegen, werden automatisch erkannt. Wenn Flächenpaare ausgewählt wurden, ändert sich der Bereich automatisch so, dass er den Versatzabstand umfasst.

3. Auf den Körper klicken, für den Versatzflächenpaare erkannt werden sollen.

4. Die Werte Mindeststärke und Maximalstärke im Fensterbereich "Optionen" nach Bedarf ändern.

   Flächenpaare innerhalb dieses Bereichs werden ausgewählt, Flächenpaare außerhalb dieses Bereichs werden aus der Auswahl entfernt.

5. Nach Abschluss der Flächenauswahl auf die Werkzeughilfe Abschließen klicken.

Flächen zur Auswahl hinzufügen oder daraus entfernen

• Zum Hinzufügen oder Entfernen eines erkannten Flächenpaares auf eine der Flächen im betreffenden Paar klicken.

• Der Mittelflächenabstand wird von dieser Fläche um die gleiche Entfernung wie benachbarte Flächen versetzt, unabhängig von allen potenziellen Versatzpaaren für diese Fläche.

• Wenn zu der Fläche ein Versatzpaar vorhanden ist, das zuvor ausgewählt wurde, wird die Auswahl des Paares aufgehoben.

• Bei einer falschen Paarung muss möglicherweise eine Fläche aus der Auswahl entfernt werden.

Stärke einer Mittelfläche ändern

1. Die Mittelfläche im Grafikfenster auswählen.

2. Die Eigenschaft Stärke im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. ändern.

   Die Mittelflächenzuordnung können Sie löschen, indem Sie die Dicke auf 0 einstellen.

Den Körper einer Mittelfläche anhand eines normalen Körpers mit offener Oberfläche erstellen

1. Im Strukturbaum die gewünschte Oberfläche auswählen.

2. Die Eigenschaft Stärke im Fensterbereich "Eigenschaften" ändern.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

Optionen

Im Fensterbereich "Optionen" stehen die folgenden Optionen zur Verfügung:

Beispiele

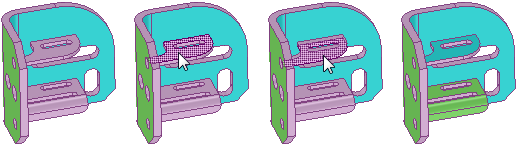

Auswahl eines zusätzlichen Flächenpaares mit der Option Ausgewählte Flächen verwenden und der Werkzeughilfe Flächen auswählen. Der Auswahl werden alle Flächenpaare mit dem gleichen Versatz hinzugefügt.

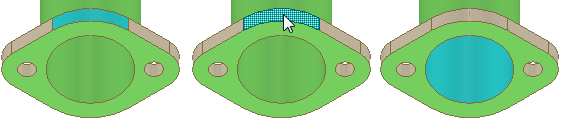

Entfernen einer Fläche, die automatisch erkannt wurde, aber nicht als Mittelflächenpaar gewünscht wird.
