Startoptionen, OberflächeZweidimensionales ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche"., Anwendungsleistung (Geschwindigkeit oder Grafikqualität) festlegen und die beim Arbeiten mit Konstruktionen angezeigten Werkzeuge anpassen.

Favoriten anpassen

1. Im Menü Datei den Befehl SpaceClaim -Optionen auswählen, um das Fenster "Optionen" von SpaceClaim anzuzeigen.

2. Im Navigationsbereich links auf Farbe klicken.

3. Die Optionen auf der Seite ändern.

4. Auf OK klicken, um die Änderungen zu speichern und das Fenster zu schließen.

Optionen für Grafikleistung

Wiedergabequalität: Einen Wert zwischen 1 und 7 auswählen. 1 bezeichnet die niedrigste und 7 die höchste QualitätWerkzeuge zum Erkennen von Anomalien oder Unterbrechungen in Oberflächen.. Zum Beschleunigen der Anwendung einen niedrigen Wert auswählen; zum Erhöhen der Grafikqualität einen hohen Wert auswählen. Eine Verbesserung der Grafikqualität kann die Reaktion von SpaceClaim im GrafikfensterBereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. der Benutzeroberfläche, in dem das Modell bzw. die BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. verlangsamen. Wenn sich beim Arbeiten mit Konstruktionen Verzögerungen bemerkbar machen, kann durch Ändern dieser Option die Arbeitsgeschwindigkeit der Anwendung erhöht werden.

Anti-Treppenstufeneffekt: Die auf Text, Kanten und Flächenkonturen im Grafikfenster angewendete Glättung. Diese Option wird nur angezeigt, wenn die Grafikkarte den Anti-Treppenstufeneffekt unterstützt.

WiedergabeModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden., der im Fensterbereich "Eigenschaften" für eine AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen. auf einem Zeichenblatt verfügbar ist. Mit dem Wiedergabemodus kann der Grafikstil für die Ansicht geändert werden. "Übernehmen" auswählen, wenn der Grafikstil mit der übergeordneten Ansicht verknüpft werden soll. Siehe "Grafikstile". neu berechnen: Diese Option auswählen, um die 3D-Anzeige im Grafikfenster zu aktualisieren. Dies ermöglicht die Kontrolle der Auswirkungen der im Dialogfeld "Einstellungen" durchgeführten Änderungen.

Mehrfachgewinde-Facettierung: Diese Option auswählen, um die Facettierung parallel zu berechnen und die Leistung zu verbessern.

Startoptionen

Begrüßungsbildschirm anzeigen: Diese Option auswählen, wenn beim Start von SpaceClaim der Begrüßungsbildschirm angezeigt werden soll.

Willkommensbildschirm anzeigen: Diese Option auswählen, wenn der Willkommensbildschirm mit Links zu Tutorials, Schulungsvideos und anderen Hilfe-Ressourcen beim Start von SpaceClaim angezeigt werden soll.

Auf Software-Updates prüfen: Diese Option auswählen, wenn bei jedem Start von SpaceClaim über die Internetverbindung auf verfügbare Aktualisierungen überprüft werden soll.

Leistungsdaten an SpaceClaim melden: Diese Option auswählen, um die Daten basierend auf der Leistung zu teilen und die Zuverlässigkeit, Leistung und Funktionalität des Produktes zu verbessern. Zu den freigegebenen Daten gehören keine Angaben zum Modell oder zur Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" auf der obersten Strukturebene enthält..

Optionen für die Benutzeroberfläche

Werkzeugtipps anzeigen: Diese Option auswählen, damit Tipps angezeigt werden, wenn der Mauszeiger auf Werkzeuge, WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. und andere Symbole bewegt wird. Diese Werkzeugtipps erläutern kurz, was beim Betätigen des Werkzeugs geschieht, und liefern Hinweise für die Benutzung des Werkzeugs.

Popupmeldungen in der Statusleiste anzeigen: Diese Option ist standardmäßig aktiviert. Diese Option auswählen, um Popupmeldungen in der Statusleiste anzuzeigen (in der unteren linken EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) des SpaceClaim-Fensters). Diese Meldungen bieten Tipps und Feedback während der Arbeit in SpaceClaim.

Popup-Fortschrittsmeldungen anzeigen: Diese Option ist standardmäßig aktiviert. Diese Option auswählen, um beim Importieren von Dateien oder beim Verwenden des Werkzeugs "Volumenextrakt" Fortschrittsmeldungen anzuzeigen.

Tastenkombinationen für Werkzeuge anzeigen: Diese Option auswählen, um Tastenkombinationen zu aktivieren. Durch Drücken und Loslassen der Alt-Taste werden Tastenkombinationen angezeigt, mit denen auf die Werkzeugleiste für den SchnellzugriffWerkzeugsymbole, die oben auf der Benutzeroberfläche neben dem Menü "Datei" angezeigt werden und die üblichen Windows-Befehle wie "Öffnen", "Speichern" und "Rückgängig" umfassen. Die Werkzeugleiste kann so angepasst werden, dass sie die am meisten verwendeten dateibezogenen Kurzbefehle enthält., die Menüs und die Werkzeuge in den Menüs zugegriffen werden kann. Daneben können Sie Tastenkombinationen auch verwenden, um Dateien aus der Liste „Kürzlich geöffnete Dokumente“ zu öffnen:

1. Die Alt-Taste drücken und loslassen
2. „f“ drücken, um das Menü „Datei“ zu öffnen
3. Neben den „Kürzlich geöffneten Dokumenten“ wird stets eine Nummer (Tastenkombination) angezeigt
4. Die Nummer der Datei eingeben, die Sie öffnen möchten

Bildlaufleisten anzeigen: Diese Option aktivieren, um Bildlaufleisten zum Grafikfenster für das VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können., links-rechts und hoch-runter, hinzuzufügen.

Steuerungsoptionen

Position der Werkzeughilfe: Die Optionen sind "Links", "Rechts", "Oben", "Unten" und "Nicht angezeigt".

Ansichtsausrichtung im Grafikfenster anzeigen: Diese Option ist standardmäßig deaktiviert. Bei Auswahl dieser Option wird ein Werkzeug zur Ansichtsausrichtung im Grafikfenster angezeigt, wie nachfolgend dargestellt. Durch Klicken auf einen linearen Werkzeugpfeil wird die Konstruktion in 3D in eine neue Ausrichtung gedreht, durch Klicken auf einen Rotationspfeil dreht sich die Konstruktion in 90°-Schritten in der Bildschirmebene.

Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". beim Auswählen anzeigen: Diese Option aktivieren, um nach dem Klicken mit der rechten Maustaste eine kleine Werkzeugleiste neben dem Cursor anzuzeigen. Die Optionen der Mini-Toolbar hängen vom verwendeten Werkzeug ab. Die Mini-Toolbar kann durch Klicken mit dem Mausrad oder DrehenVerschieben auf einem Pfad um eine AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse".. Mit dem Werkzeug "Ziehen" können Flächen, Kanten oder eine Spirale um eine Achse gedreht werden. Diese Achse kann eine gerade Linie, eine Achse oder eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. sein. Siehe "Subtrahierendes Drehen". des Mausrads ausgeblendet werden. Wenn die Maus von der Mini-Toolbar weg bewegt wird, wird diese abgeblendet. Die Mini-Toolbar ist in der nachfolgenden Abbildung dargestellt.

Radialmenü anzeigen: Ermöglicht die Verwendung des Radialmenüs zum Ändern von Auswahlmodi während der Aktivität anderer Werkzeuge und ermöglicht einen schnellen Zugriff auf die Werkzeuge "Ziehen", "Verschieben", "FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt)." und "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können.". Wenn diese Option ausgewählt ist, kann das Radialmenü mit folgenden Methoden geöffnet werden:

• Anzeigen nach Drücken der linken Maustaste für N ms
• Anzeigen beim Klicken mit der rechten Maustaste bei gedrückter linker Maustaste

Cursorpfeile anzeigen: Diese Option auswählen, um Pfeile neben dem Cursor anzuzeigen, mit denen die Richtungen angegeben werden, in die die Maus zum Bearbeiten des ausgewählten Objekts bewegt werden kann. Mit den Pfeilen wird auch die Größenänderung veranschaulicht, die sich beim Bewegen in die angegebene Richtung ergibt.

Pfeiltransparenz: Mit dem Regler kann die Transparenz der Cursorpfeile gesteuert werden. Durch Bewegen des Schiebereglers nach rechts werden die Pfeile undurchsichtiger, durch Bewegen nach links transparenter. Die Pfeile sind in der nachfolgenden Abbildung auf "Undurchsichtig" eingestellt.

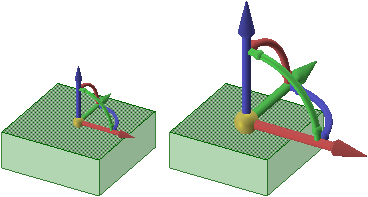

Größe des Verschiebe-Werkzeugs: Mit dem Schieberegler kann das Verschiebe-Werkzeug relativ zur Größe des Grafikfensters wie in nachfolgenden Abbildung dargestellt vergrößert oder verkleinert werden.

Rasterhilfe: Position und Größe der Werkzeugleiste für das SkizzierrasterMuster aus Linien mit gleichmäßigem Abstand, das beim Skizzieren als Hilfsmittel dient. Das Skizzierraster erleichtert das Ausrichten und Zeichnen von Objekten. Die Einheiten und die Maschenweite des Rasters können eingestellt und die Darstellung der VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. im Skizzierraster kann ausgewählt werden. ändern. Es können Position ("Unten" oder "Ecke") und Größe ("Groß" oder "Klein") eingestellt werden. Die Standardeinstellungen sind "Unten" und "Groß".
