Erstellen einer Freiformkurve

Mit dem Werkzeug "FreiformkurveEine ununterbrochene gekrümmte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. ohne scharfe Begrenzungen (d. h. ohne Ecken). Eine Freiformkurve wird durch das Definieren einer Reihe von Punkten mit dem Werkzeug "Freiformkurve" erstellt. Eine Freiformkurve wird zu einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird., wenn sie mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." gezogen wird." können Freiformkurven in 2D skizziert und Freiformkurven in 3D zwischen Punkten auf Objekten gezeichnet werden. Eine Freiformkurve ist eine ununterbrochene gekrümmte Linie ohne scharfe Begrenzungen (d. h. ohne Ecken). Diese Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. Das Ziehen entlang einer Freiformkurve in 3D ermöglicht es, weiche, kurvige Formen zu erstellen.

Das Skizzierraster muss auf dem Arbeitsplatz angezeigt werden, bevor mit dem Zeichnen begonnen werden kann.

Eine Freiformkurve auf einer Skizzenebene zeichnen

1. Im Menü "Skizzieren" auf  Freiformkurve klicken.

2. Wenn keine Skizzenebene aktiv ist, im GrafikfensterBereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. der Benutzeroberfläche, in dem das Modell bzw. die BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. auf ein oder mehrere Objekte klicken, um eine Skizzenebene zu generieren.

3. Klicken, um den ersten PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. der Freiformkurve festzulegen.

   Die Alt-Taste gedrückt halten und den Punkt durch Klicken festlegen, wenn er eine benachbarte Skizze oder Kante berühren soll. Wenn die Ecke hervorgehoben wird (sie ist hier ein Endpunkt eines der Winkel, der zu diesem Zeitpunkt Einfluss hat), das Mausrad drehen, um andere benachbarte Kanten auszuwählen, mit denen die Richtung des Tangentialvektors entsprechend der Vorschau durch das grüne Berührungssymbol festgelegt wird.

4. Klicken, um weitere Punkte der Freiformkurve festzulegen.

   Koordinaten des Abstandes vom Anfangspunkt zu den einzelnen Punkten eingeben, um die Freiformkurve zu bemaßen, oder jeden Punkt relativ zu einem anderen Skizzenobjekt bemaßen.

5. Die Freiformkurve abschließen:

   • Doppelklicken, um den Endpunkt der Freiformkurve festzulegen.

   • Die Alt-Taste gedrückt halten und klicken, damit der Endpunkt eine benachbarte Skizze oder Kante berührt.

   • Mit der rechten Maustaste klicken und Freiformkurve abschließen auswählen.

   • Esc drücken.

   • Den Endpunkt mit dem Anfangspunkt verbinden.

   • Auf ein beliebiges Werkzeug klicken (mit Ausnahme der Werkzeuge im Menü "Zwischenablage" und im Menü "Ausrichten").

Durchgehende Freiformkurve zeichnen

1. Im Menü "Skizzieren" auf  Freiformkurve klicken.

2. Im Abschnitt "Spline" des Fensterbereichs "Skizzenoptionen" die Option Durchgehende Freiformkurve zeichnen auswählen.

3. Klicken und ziehen, um die Freiformkurve zu zeichnen.

4. Loslassen, um das Zeichnen zu beenden.

Eine Freiformkurve zwischen Punkten in 3D zeichnen

1. Im Menü "Skizzieren" auf  Freiformkurve klicken.

2. In den 3D-ModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden. schalten:

   • Esc drücken, wenn keine Skizzierebene aktiv ist.
   • Wenn eine Skizzierebene aktiv ist, im Menü "Modus" auf 3D-Modus klicken oder D drücken.

3. Klicken, um den ersten Punkt der Freiformkurve festzulegen.

   Dies kann ein beliebiger Punkt auf einem ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. der Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" auf der obersten Strukturebene enthält. sein.

   Die Alt-Taste gedrückt halten und den Punkt durch Klicken festlegen, wenn er eine benachbarte Skizze oder Kante berühren soll. Wenn die Ecke hervorgehoben wird (sie ist hier ein Endpunkt eines der Winkel, der zu diesem Zeitpunkt Einfluss hat), das Mausrad drehen, um andere benachbarte Kanten auszuwählen, mit denen die Richtung des Tangentialvektors entsprechend der Vorschau durch das grüne Berührungssymbol festgelegt wird.

4. Zum Zeichen von Punkten der Freiformkurve weitere Punkte auswählen.

5. Die Freiformkurve abschließen:

   • Doppelklicken, um den Endpunkt der Linie festzulegen.

   • Die Alt-Taste gedrückt halten und klicken, damit der Endpunkt eine benachbarte Skizze oder Kante berührt.

   • Mit der rechten Maustaste klicken und Linie abschließen auswählen.

   • Esc drücken.

   • Den Endpunkt mit dem Anfangspunkt verbinden.

   • Auf ein beliebiges Werkzeug klicken (mit Ausnahme der Werkzeuge im Menü "Zwischenablage" und im Menü "Ausrichten").

Geschlossene Freiformkurve erstellen

Mit den folgenden Methoden können geschlossene Freiformkurven erstellt werden:

• Beim Zeichnen einer Freiformkurve am Anfangspunkt enden.

• Beim Bearbeiten der Freiformkurve einen Endpunkt auf den anderen Punkt ziehen.

Nachdem eine geschlossene Freiformkurve erstellt wurde, kann sie nicht mehr in eine offene Freiformkurve umgewandelt werden.

Optionen

Die folgenden Optionen sind für alle Skizzierwerkzeuge verfügbar:

• Kartesische BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können. mit Maßen versehen werden. versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung".: Einen Punkt in einer Skizze auswählen und dann auf diese Option klicken, um die kartesischen Bemaßungen für den Punkt anzuzeigen. Kartesische Bemaßungen sind die x- und y-Abstände des ausgewählten Punkts. Wenn kein Punkt ausgewählt wurde, werden die x- und y-Abstände vom UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. angezeigt.

• Polarbemaßungen: Einen Punkt in einer Skizze auswählen und dann auf diese Option klicken, um die Polarbemaßungen des Punkts anzuzeigen. Polarbemaßungen bestehen aus einem Winkel und einem Abstand bezüglich eines ausgewählten Punkts. Wenn kein Punkt ausgewählt wurde, werden der Winkel und der Abstand bezüglich des Ursprungs angezeigt.

• An RasterSiehe "Skizzierraster" fangen: Diese Option auswählen, um beim Skizzieren das FangenEinschränken auf Objekte, Schritte in Winkel- und Linearinkrementen oder Rasterpunkte, während Volumenkörper skizziert oder bearbeitet werden. Das Fangverhalten kann unter "Datei > Optionen" angepasst werden. Durch Drücken der Umschalttaste beim Ziehen erfolgt das Fangen auf Grundlage der Fangeinstellungen. Wenn das Werkzeug "An Raster fangen" aktiviert ist, können Zeichenpunkte nur an den Rasterpunkten gesetzt werden. zu aktivieren oder zu deaktivieren. Der Cursor wird beim Skizzieren an der kleineren Rastermaschenweite gefangen. Die Standardeinstellung ist 1 mm für metrische Einheiten und 0,125 Zoll für angloamerikanische Einheiten. Optionen für Einheiten enthält Anweisungen zum Ändern der kleineren Rastermaschenweite.

• An Winkel fangen: Diese Option auswählen, um beim Skizzieren das Fangen an Winkeln zu aktivieren oder zu deaktivieren. Der Cursor wird beim Skizzieren am Winkelinkrement gefangen. Die Standardeinstellung ist 15°. Fangoptionen enthält Anweisungen zum Ändern des Winkelinkrements für das Fangen.

• Layoutkurven erstellen: Skizzenkurven werden als Layoutkurven erstellt. Wenn die Konstruktion im Modus "Skizzieren" in ein Zeichenblatt verschoben wird, muss das Kontrollkästchen "Layoutkurven erstellen" in der Gruppe "Skizzieroptionen" des Fensterbereichs "Optionen" erneut aktiviert werden, um Layoutkurven auf dem Zeichenblatt erstellen zu können. Siehe Layoutkurven.

• Optionen für die Kurvenanpassung: Wenn die Skizzenebene durch ein NetzobjektEin durch Importieren einer STL-DateiSystemeigenes Dateiformat von CAD-Software für Stereolithografie, das von 3D-Systemen erstellt wird. Teile und Baugruppen (STL-Dateien) können exportiert werden. Siehe "Stereolithografie". als Lightweight (nur Facetten) erstelltes Objekt. Netzobjekte können an den Facetten gefangen werden. verläuft, passt das System Kurven durch die Facettenpunkte an. Linien werden grün und BogenGekrümmte Linie mit konstantem Radius; Teil eines Kreises. Siehe "Kreisbogen", "3-Punkt-Bogen" und "Tangentialbogen". blau angezeigt. Die folgenden Optionen gelten für vom System erzeugte Kurven.

  • Kurven anpassen – Diese Option deaktivieren, wenn Kurven nicht durch die Punkte angepasst werden sollen.

  • Toleranz – Bestimmt, wie viele Punkte gefunden werden, was wiederum bestimmt, wie viele Kurven erstellt werden. Je kleiner die Toleranz, desto mehr Punkte werden gefunden und desto mehr Kurven werden erstellt.

  • Automatisch zusammenführen – Wenn diese Option aktiviert wird, werden Linien und Bogen zu Freiformkurven zusammengeführt. Freiformkurven werden rosa angezeigt.

Beispiele

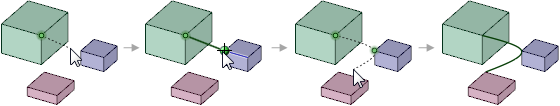

Skizzieren einer Freiformkurve zwischen Punkten in 3D
