Aufspalten von Flächen und Kanten

Das Werkzeug AufspaltenMit dem Werkzeug "Kombinieren" können Volumenkörper und Oberflächen aufgespalten werden. Ein Volumenkörper oder eine OberflächeZweidimensionales ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird als Schnittwerkzeug ausgewählt, um das ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. zu schneiden. Siehe "Schnittobjekt". verwenden, um Flächen und Kanten aufzuspalten.

Kante auf einer Fläche erzeugen

1. Auf "Aufspalten" in der Gruppe "SchneidenEin Werkzeug zum Aufspalten von Volumenkörpern und Flächen." auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält." klicken.

   Die Werkzeughilfe "Ziel auswählen" ist aktiviert.

2. Die aufzuspaltende Fläche auswählen.

3. (Optional) Eine Werkzeughilfe auswählen.

   Den Mauszeiger über die Flächen oder Kanten in der Konstruktion bewegen, um eine Vorschau der Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird., die am Ziel erzeugt wird, anzuzeigen. BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können. mit Maßen versehen werden. versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". werden entlang der u- und v-Kante der Fläche angezeigt.

4. Die Fläche, EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. oder Kante, mit der die ausgewählte Fläche aufgespalten werden soll, durch Klicken auswählen. Es ist möglich, mehrere Flächen auszuwählen.

   Es ist möglich, die Umschalttaste gedrückt zu halten und die Maus während der Auswahl der schneidenden Punkte über eine Kante zu bewegen. Der Mittelpunkt der Kante wird mit einer gelben Kugel in Klammern markiert. Die x- und y-Bemaßungen gehen von diesem PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. aus.

5. Die Werkzeughilfe Ergebnisse auswählen bleibt aktiv, bis nur eine aufgespaltene Linie übrig ist. Es können daher alle aufgespaltenen Linien bis auf eine entfernt werden, ohne die Werkzeughilfe zu reaktivieren.

Beispiel

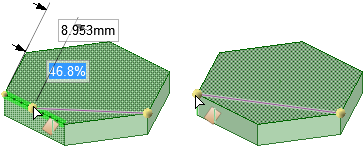

Zum Aufspalten einer Fläche die Bemaßung vom Mittelpunkt der Kante nehmen.

Mit Kurven außerhalb der Fläche aufspalten

Flächen können mit Kurven aufgespalten werden, unabhängig, ob diese die Fläche berühren oder nicht. Verbundene Kurven können als SchnittobjektWenn mit dem Werkzeug "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können." ein VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. auswählen" kann das Schnittobjekt ausgewählt werden. verwendet werden, indem die Umschalttaste gedrückt gehalten wird. Ein Beispiel hierfür ist unten abgebildet.

Eine Fläche mit einer anderen Fläche oder Ebene aufspalten

1. Auf "Aufspalten" in der Gruppe "Schneiden" auf der Registerkarte "Konstruktion" klicken.

2. Auf die Werkzeughilfe Schneidende Fläche auswählen klicken.

3. Den Mauszeiger über die Flächen und Ebenen in der Konstruktion bewegen, um eine Vorschau der Kante, die am Ziel erzeugt wird, anzuzeigen.

4. Auf die Fläche oder Ebene klicken, um die ausgewählte Fläche mit einer Kante aufzuspalten.

Eine Fläche mithilfe eines Punkts auf einer Kante oder Oberfläche aufspalten

Oberflächen werden mit den zwei gekennzeichneten Variablen U und V parametrisiert. Die Lage von jedem Punkt auf der Oberfläche kann mit Koordinaten (u, v) beschrieben werden. Mit der Werkzeughilfe UV-Schnittpunkt auswählen kann ein UV-Punkt auf der Oberfläche oder eine ihrer Kanten ausgewählt werden.



1. Auf "Aufspalten" in der Gruppe "Schneiden" auf der Registerkarte "Konstruktion" klicken.

2. Auf die Werkzeughilfe UV-Schnittpunkt auswählen klicken.

3. Den Mauszeiger über eine Oberfläche oder ihre Kanten bewegen, um eine Vorschau der zu erstellenden aufgespaltenen Kanten anzuzeigen.

4. Auf einen Punkt auf der Oberfläche oder Kante klicken, um die ausgewählte Fläche aufzuspalten.

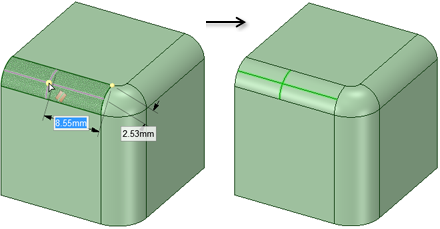

Mit einem Klick auf einen UV-Punkt auf einer Oberfläche spaltet sich die Oberfläche in vier Teile auf.

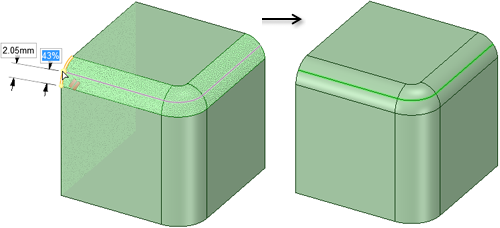

Mit einem Klick auf einen UV-Punkt auf einer Kante spaltet sich die Kante in zwei Teile entlang einer konstanten U- oder V-Koordinate auf.   Für eine Kette von tangentialen Flächen wird sich die Aufspaltung auf alle tangentialen Flächen bei einer konstanten U- oder V-Koordinate ausweiten.



Eine Fläche mithilfe von zwei Punkten aufspalten

1. Auf "Aufspalten" in der Gruppe "Schneiden" auf der Registerkarte "Konstruktion" klicken.

2. Auf die Werkzeughilfe Zwei schneidende Punkte auswählen klicken.

3. Auf einen Punkt auf einer Kante klicken.

4. Den Mauszeiger über die Flächen oder Kanten bewegen, um eine Vorschau der zu erstellenden Kanten anzuzeigen.

5. Auf einen Punkt auf der Kante klicken, um die ausgewählte Fläche aufzuspalten.

Beispiele



Vorschau der Kanten, die mit den WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. "Schneidenden Punkt auswählen" und "Zwei schneidende Punkte auswählen" erstellt wurden





Eine Fläche im Schneiden-ModusSiehe "Schneiden" durch Auswählen von Punkten auf einer Schnittlinie aufspalten





Aufspalten mehrerer Flächen mit der Werkzeughilfe "Zwei schneidende Punkte auswählen"

Eine Fläche mit einer senkrechten Linie ausgehend von einem Punkt auf einer Kante aufspalten

1. Auf "Aufspalten" in der Gruppe "Schneiden" auf der Registerkarte "Konstruktion" klicken.

2. Auf die Werkzeughilfe Rechtwinkligen Schnittpunkt auswählen klicken.

3. Auf einen Punkt auf einer Kante klicken.

4. Den Mauszeiger über die Kanten der Fläche bewegen, um eine Vorschau der zu erstellenden Kanten anzuzeigen.

5. Der Abstand und der prozentuale Abstand entlang der Kante werden angezeigt. Durch Drücken der Leer- und der Tab-Taste können diese Werte geändert werden.

Periodische Fläche aufspalten

1. Auf "Aufspalten" in der Gruppe "Schneiden" auf der Registerkarte "Konstruktion" klicken.

2. Auf die Werkzeughilfe Ziel auswählen klicken.

3. Die aufzuspaltende periodische Fläche auswählen.

4. Auf den Punkt auf der Fläche klicken, wo die Fläche aufgespalten werden soll.



5. Die Werkzeughilfe Ergebnisse auswählen ist nun aktiv. Es daher möglich, auf Kanten zu klicken, die nicht beibehalten werden sollen, wie links auf dem nachfolgenden Bild gezeigt. Die rechte Abbildung zeigt das Ergebnis nach dem Entfernen der beiden geraden Kanten.



Eine Kante, Kurve oder einen Träger aufspalten

1. Auf "Aufspalten" in der Gruppe "Schneiden" auf der Registerkarte "Konstruktion" klicken.

2. Auf die Werkzeughilfe "Kante aufspalten" klicken.

3. Die aufzuspaltende Kante, KurveIn 3D eine beliebige Linie im Raum. oder den aufzuspaltenden Träger auswählen.

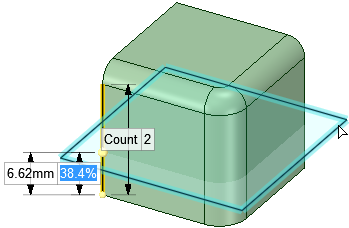

4. Die Kante wird hervorgehoben und die Aufspaltung mit Bemaßungen (Länge und Prozent) und eine Zahl werden angezeigt. Die Zahl ist die Anzahl von Teilen, in der die Kante aufgespalten wird. Standard ist die Zahl zwei.

5. Klicken Sie auf den Punkt, an dem Sie die Aufspaltung vornehmen möchten (siehe unten: Bild links), oder wählen Sie eine Ebene aus (Bild rechts).

6. Die Werkzeughilfe Ergebnisse auswählen ist nun aktiv. Es daher möglich, auf Kanten zu klicken, die nicht beibehalten werden sollen, wie links auf dem nachfolgenden Bild gezeigt. Die rechte Abbildung zeigt das Ergebnis nach dem Entfernen der beiden geraden Kanten.





Werkzeughilfen

Die folgenden Werkzeughilfen werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

	Die Werkzeughilfe Ziel auswählen ist standardmäßig aktiviert. Wenn keine Zielfläche oder -oberfläche im Voraus ausgewählt wurde, kann diese im Werkzeug "Aufspalten" mit der Werkzeughilfe "Auswählen" ausgewählt werden. Die Strg-Taste drücken und auf mehrere Oberflächen oder Volumenkörperflächen in derselben Ebene klicken, um sie alle aufzuspalten.
	Die Werkzeughilfe Kante auswählen verwenden, um Kanten, Kurven oder Träger aufzuspalten.
	Die Werkzeughilfe Schneidende Fläche auswählen wird automatisch aktiviert, wenn ein Ziel ausgewählt wird. Wenn diese Werkzeughilfe aktiviert ist, klicken, um die gewünschte Fläche oder Oberfläche zum Erstellen einer Kante am Ziel auszuwählen.
	Die Werkzeughilfe UV-Schnittpunkt auswählen wird automatisch aktiviert, wenn ein Ziel ausgewählt wird. Den Mauszeiger über eine Kante bewegen, um eine Vorschau der neu erstellten Kanten anzuzeigen. Klicken, um die Kante auf der ausgewählten Fläche zu erstellen. Der Mauszeiger kann mit dieser Werkzeughilfe über eine Kante geführt werden, um die Länge entlang der Kante und den Prozentsatz der Kante zwischen dem ersten Punkt und dem Endpunkt anzuzeigen und zu bearbeiten.
	Die Werkzeughilfe Rechtwinkligen Schnittpunkt auswählen wird automatisch aktiviert, wenn ein Ziel ausgewählt wird. Eine Kante auswählen, um eine Vorschau zu erhalten, an welcher Stelle die senkrechte Aufspaltung erfolgen wird. Klicken, um die Kante auf der ausgewählten Fläche zu erstellen. Die Fläche wird senkrecht zur ausgewählten Kante aufgespalten.
	Die Werkzeughilfe Zwei schneidende Punkte auswählen wird automatisch aktiviert, wenn ein Ziel ausgewählt wird. Den ersten Punkt auf einer Kante durch Klicken auswählen, dann den Mauszeiger über eine andere Kante bewegen, um eine Vorschau der neu erstellten Kante anzuzeigen. Klicken, um die Kante auf der ausgewählten Fläche zu erstellen. Zwischen den beiden Punkten wird die kürzeste Linie gezeichnet. Der Mauszeiger kann mit dieser Werkzeughilfe über eine Kante geführt werden, um die Länge entlang der Kante und den Prozentsatz der Kante zwischen dem ersten Punkt und dem Endpunkt anzuzeigen und zu bearbeiten.
	Die Werkzeughilfe Ergebnisse auswählen auswählen, dann auf die neu erstellten Kanten klicken, um die nicht mehr gewünschten Kanten zu entfernen.

Optionen

Die folgende Option ist im Werkzeug "Aufspalten" verfügbar:
