Schweißpunkte

Das Werkzeug Schweißpunkt erstellt Punkte auf zwei Flächen, die Schweißpunkte darstellen. Jeder Schweißpunkt besteht aus zwei Punkten: einer auf jeder der zusammenzuschweißenden Flächen. Jeder der Punkte muss auf einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". oder Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird. liegen. Für den Export nach ANSYS muss jeder der Punkte auf einem anderen Oberflächen- oder Volumenkörperteil liegen.

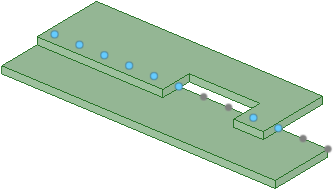

Wenn Schweißpunkte auf einem anderen KörperEin Volumenkörper oder eine Oberfläche. gefunden werden, enthält die Gruppe keine Punkte mit Verknüpfungen auf demselben Körper, wie in der nachfolgenden Abbildung gezeigt. Schweißpunkte einer Gruppe mit Verknüpfungen werden blau angezeigt, und Punkte ohne Verknüpfung werden grau angezeigt.

Schweißpunkte werden bei Änderungen an den Führungskanten oder BezugsflächenSiehe "Bezugsflächen für VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante, eines Segments oder einer KurveIn 3D eine beliebige Linie im Raum. zurückgelegt wird." aktualisiert.

• Wenn eine Führungskante verschwindet, werden die auf ihr erstellten Punkte entfernt.

• Wenn sich eine verknüpfte Fläche aus dem Suchbereich des Schweißpunkts entfernt, verschwinden die Punktepaare für diese verknüpfte Fläche.

• Wenn sich die verknüpfte Fläche wieder in den BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. bewegt, erscheinen die Punktepaare wieder.

• Wenn nicht für alle Punkte auf der Bezugsfläche Punktepaare gefunden werden können, werden die Schweißpunkte im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. mit einem Fehlersymbol als ungültig markiert.

Im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. werden BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können. mit Maßen versehen werden. versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". für Schweißpunktmuster angezeigt. Diese Bemaßungen sehen wie Bemaßungen für andere Muster aus.

Exportieren nach ANSYS

Für die Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" auf der obersten Strukturebene enthält. definierte Schweißpunkte können nach ANSYS exportiert werden. ANSYS Design Modeler und ANSYS Workbench erkennen die Schweißpunkte mit folgenden Einschränkungen:

• Für eine Simulation können nur Punkte mit Verknüpfungen verwendet werden.

• Schweißpunkte können zwischen aus mehreren Körpern bestehenden Teilen platziert werden, wenn die Körper zu verschiedenen Teilen gehören. Zwischen Körpern desselben Teils definierte Schweißpunkte werden nicht in die Simulation übernommen.

• Schweißnähte können approximiert werden, indem Schweißpunkte auf der Führungskante mit einem Versatz von 0 platziert werden, wenn auf keiner der beiden Seiten der Bezugsfläche eine verknüpfte Fläche gefunden wird.

• SpaceClaim unterstützt im Gegensatz zur Simulation Schweißpunkte, die aus mehr als zwei Punkten bestehen (an einer Stelle werden mehr als zwei Komponenten zusammengeschweißt). Die Simulation ignoriert alle Punkte nach dem zweiten.

  Wenn eine Punktschweißverbindung in SpaceClaim einen aus mehr als zwei Punkten bestehenden Schweißpunkt enthält, wird eine Kette von Punktepaaren von der Simulation als separate Schweißpunkte übernommen, und jeder aus zwei Punkten bestehende Schweißpunkt wird unter dem Knoten Verbindungen separat aufgeführt. Wenn z. B. ein einzelner SpaceClaim-Schweißpunkt die Teile A-B-C-D verbindet, wird dieser als drei separate Schweißpunkte A-B, B-C und C-D übernommen.

Schweißpunkte definieren

1. Auf der Registerkarte "Vorbereiten" im Menü "Analyse" auf  Schweißpunkt klicken.

2. Bezugsfläche auswählen.

   Auf dieser Fläche oder auf diesen Flächen werden die Schweißpunkte definiert. Es muss eine einzelne Fläche oder eine Kette von tangentialen Flächen ausgewählt werden.

3. Auf die Werkzeughilfe Führungskanten auswählen klicken und eine Kante auswählen.

   Entlang dieser Kante werden die Schweißpunkte definiert. Das Werkzeug sucht in folgenden Richtungen nach Verknüpfungskanten:

   1. Oberflächennormale.

   2. Zur Oberflächennormale umgekehrte Richtung.

   3. Wenn keine passende Kante für a oder b gefunden wurden, wird in der Richtung gesucht, die sowohl senkrecht zur Oberflächennormalen als auch senkrecht zur TangenteLinie, die eine Kurve (BogenGekrümmte Linie mit konstantem Radius; Teil eines Kreises. Siehe "Kreisbogen", "3-PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll.-Bogen" und "Tangentialbogen". oder Kreis) an nur einem Punkt berührt, ohne diese zu überkreuzen, und die am Berührungspunkt senkrecht auf dem Radius steht. Eine Linie kann tangential zu einer Kurve und ein Bogen tangential zu einer Linie oder Kurve gezeichnet werden. der Kante liegt.

   Die Strg-Taste gedrückt halten und doppelklicken, um eine Kette von Kanten auszuwählen.

4. (Optional) Wenn eine andere Verknüpfungsfläche definiert werden soll, auf die Werkzeughilfe Verknüpfungsflächen auswählen klicken und eine Verknüpfungsfläche auswählen.

   Es können mehrere Flächen ausgewählt werden. Beim Klicken auf eine Verknüpfungsfläche werden alle vorher ausgewählten Flächen entfernt, und beim Drücken der Strg-Taste wird eine Fläche hinzugefügt.

5. Die folgenden Optionen festlegen:

   • Startversatz: Der Abstand der Schweißpunkte vom Anfang der Führungskante.

   • Kantenversatz: Der Abstand der Schweißpunkte von der Führungskante.

   • Endversatz: Der Abstand der Schweißpunkte vom Ende der Führungskante.

   • Anzahl der Punkte: Die Anzahl der für jede KantenketteTangentenkette; eine fortlaufende Abfolge von Kanten, die miteinander verbunden sind. Durch Doppelklicken auf eine Kante in der Kette wird die gesamte Kette ausgewählt. festzulegenden Schweißpunkte.

   • Inkrement: Der Abstand zwischen Schweißpunkten.

     Es kann entweder die Anzahl der Punkte oder das Inkrement festgelegt werden. Der zuletzt eingegebene Wert wird verwendet. Wenn z. B. die Anzahl der Punkte geändert wird, wird das Inkrement automatisch aktualisiert. Wenn das Inkrement geändert wird, ändert sich auch die Anzahl der Punkte.

   • Suchbereich: Der Abstand von der Führungskante, innerhalb dessen nach Verknüpfungsflächen gesucht wird.

6. Auf die Werkzeughilfe Schweißpunkt erstellen klicken, um Schweißpunkte zu erstellen.

Verknüpfungsflächen erneut erkennen

1. Mit der rechten Maustaste auf eine Fläche mit Schweißpunkten klicken.

2. Verknüpfungsflächen erneut erkennen auswählen.

   Auf alle neuen in der Nähe liegenden Flächen werden Schweißpunkte platziert.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

Optionen

Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" stehen die folgenden Optionen zur Verfügung:

Beispiel

Schweißpunkte, die auf mehrere benachbarte verschweißte Teile verteilt sind
