Die Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält. kann jetzt zur Analyse an ANSYS gesendet werden. Sie sollte wie folgt aussehen:

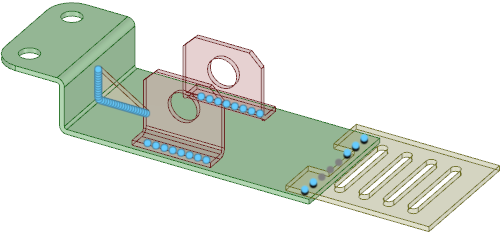

Bezüglich der Schweißpunkte, die an ANSYS Workbench gesendet werden können, gibt es Einschränkungen:

• Für eine Simulation können nur Punkte mit Verknüpfungen verwendet werden.
• Schweißpunkte können zwischen aus mehreren Körpern bestehenden Teilen platziert werden, wenn die KörperEin Volumenkörper oder eine Oberfläche. zu verschiedenen Teilen gehören. Zwischen Körpern desselben Teils definierte Schweißpunkte werden nicht in die Simulation übernommen.
• Schweißnähte können approximiert werden, indem Schweißpunkte auf der Führungskante mit einem VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird., eines Segments oder einer KurveIn 3D eine beliebige Linie im Raum. zurückgelegt wird. von 0 platziert werden, wenn auf keiner der beiden Seiten der Bezugsfläche eine verknüpfte FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". gefunden wird.

ANSYS Workbench starten und die Konstruktion senden

1. Auf der Registerkarte "ANSYS" auf ANSYS Workbench klicken.

   ANSYS wird geöffnet, und die Konstruktion wird geladen.

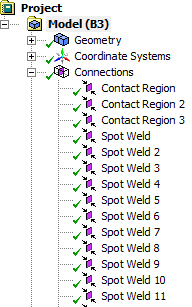

2. Wenn der StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. in ANSYS erweitert wird, werden die Schweißpunkte unter dem Knoten "Verbindungen" angezeigt (siehe Abbildung):







3. Zurück zu SpaceClaim wechseln und eine der Punktschweißverbindungen ändern.

4. In ANSYS Workbench mit der rechten Maustaste auf den Knoten "Geometrie" klicken und diesen dadurch auswählen.

   Die Konstruktion ist nun in SpaceClaim und ANSYS auf dem neuesten Stand.
