Begradigen von Flächen

Mit dem Werkzeug "Begradigen" kann nach Bohrungen und ebenen Flächen gesucht werden, die sich mit kleineren Winkeln als ein spezifizierter Wert neigen.

Das Beispiel unten stellt dar, wie das Werkzeug die Flächen begradigt.

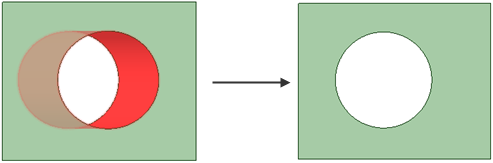

Die Bohrung wird gleichmäßig bezüglich der Mitte angepasst. Somit wird die obere Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird. nach links und die untere Kante nach rechts verschoben.

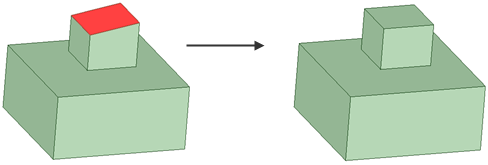

Die FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". wird um ihre Mitte angepasst. Somit wird die linke Seite aufwärts und die rechte Seite abwärts angepasst.

Begradigen von Bohrungen und Flächen

1. Auf Begradigen in der Gruppe "Anpassen" der Registerkarte "Reparieren" klicken.

2. (Optional) Auf die Werkzeughilfe Form auswählen klicken, um die zu begradigenden Oberflächen, die nicht automatisch erkannt werden, auszuwählen.

3. Auf die Werkzeughilfe Problem auswählen klicken und auf eine hervorgehobene Bohrung oder ebene Fläche klicken, um sie zu begradigen, oder auf die Werkzeughilfe Abschließen klicken, um alle hervorgehobenen Bohrungen und ebenen Flächen zu begradigen.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

	Die Werkzeughilfe Problem auswählen ist standardmäßig aktiviert. Mit dieser Werkzeughilfe können Problembereiche ausgewählt werden, die automatisch vom Werkzeug gefunden werden.
	Mit der Werkzeughilfe Formen auswählen können Flächen und Kurven ausgewählt werden, die nicht automatisch gefunden wurden. Die Strg-Taste gedrückt halten, um mehrere Objekte auszuwählen, oder die Objekte im Grafikbereich mit der Auswahlbox auswählen.
	Mit der Werkzeughilfe Problem ausschließen können Bereiche vom Auswählen und Reparieren ausgeschlossen werden.
	Die Werkzeughilfe Abschließen ersetzt alle hervorgehobenen Oberflächen durch neue, auf den Reparaturoptionen basierenden Oberflächen.
	Die Werkzeughilfe EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. oder UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. auswählen ermöglicht, einen Ursprung, eine UrsprungsachseAchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". durch den Ursprung., Linie oder Ebene für die Messrichtung auszuwählen.

Suchoptionen

• Maximaler Winkel: Sucht Flächen, deren Neigung niedriger als der spezifizierte Winkel ist.

Reparaturoptionen

• Flächen fangen am nächsten ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien.: Winklig versetzte Flächen werden auf die Fangtoleranz angepasst, wodurch es einfacher ist, die Modellbemaßungen auf runde Zahlen zu bringen. Das Bild unten zeigt ein Beispiel.

Die Genauigkeit ist auf 3 Dezimalstellen mit der aktivierten Option "Nullstellen nach dem Komma" festgelegt.

Flächen fangen am nächsten Objekt ist aktiviert.

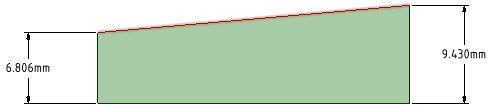

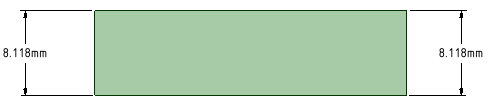

Die obere Fläche wird durch Drehung der rechten Kante nach unten und der linken Kante nach oben begradigt.

Flächen fangen am nächsten Objekt = 0,001 mm

Flächen fangen am nächsten Objekt = 0,010mm

Flächen fangen am nächsten Objekt = 0,100mm
