Strukturbaum

Der FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Struktur" enthält den StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich., in dem alle Objekte der Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält. aufgelistet sind. Die Objekte werden in der Reihenfolge der Erstellung oder des Imports dargestellt. Die Abbildung unten zeigt alle Objekttypen, die im Strukturbaum angezeigt werden können.

Mit dem Strukturbaum sind folgende Aktionen möglich: Objekte suchen und auswählen, die Objektsichtbarkeit festlegen, die Baumknoten erweitern oder minimieren, Objekte umbenennen, erstellen, ändern, verschieben, ersetzen und löschen sowie mit Komponenten arbeiten.

Im GrafikfensterBereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. können Objekte durch Deaktivieren des Kontrollkästchens neben dem betreffenden Objekt ausgeblendet werden.

Einige Objekte, z. B. Skizzenelemente und 3D-Kurven, werden automatisch im Strukturbaum in eine Gruppe mit der Bezeichnung "Kurven" eingefügt. Eine KurveIn 3D eine beliebige Linie im Raum. kann umbenannt werden, eine Kurvengruppe jedoch nicht. Die Gruppe "Kurven" kann verschoben werden, eine Kurve kann jedoch nicht aus der Gruppe verschoben werden. Beim Löschen der Kurve werden alle Kurven in der Gruppe gelöscht. Die Sichtbarkeit einer Kurvengruppe oder einer einzelnen Kurve in der Gruppe kann festgelegt werden, auch wenn sich die Kurvengruppe in einer abhängigen Kopie einer Komponente befindet.

Objekte suchen

Zum Suchen eines Objekts im Grafikfenster den Mauszeiger über ein Objekt im Strukturbaum bewegen, um es im Grafikfenster hervorzuheben. Durch das Bewegen des Mauszeigers über ein ausgeblendetes Objekt wird dieses vorübergehend im Grafikfenster angezeigt.

Ein Objekt im Strukturbaum suchen:

• Den Mauszeiger im Grafikfenster über ein Objekt bewegen, um es im Strukturbaum hervorzuheben. (Die Komponente wird hervorgehoben, wenn sie nicht erweitert ist.)

• Mit der rechten Maustaste auf ein Objekt im Grafikfenster klicken und In Strukturbaum suchen auswählen, um das Objekt im Strukturbaum hervorzuheben.

• Strg+F drücken, um das Dialogfeld Suchen zu öffnen.

Wenn im Strukturbaum "Muster" ausgewählt ist, wird die Auswahlliste mit der Anzahl der in der Konstruktion enthaltenen Muster aktualisiert.

Objekte verschieben

Das Objekt oder die Komponente ziehen, um die Position im Strukturbaum zu ändern.

Mit der rechten Maustaste auf ein Objekt klicken und In neue Komponente verschieben auswählen, um eine Komponente innerhalb der aktiven Komponente zu erstellen und das Objekt in diese zu verschieben. Wenn das Objekt über einen benutzerdefinierten Namen verfügt, erhält die neue Komponente denselben Namen.

Die Strg-Taste drücken und mit der rechten Maustaste auf mehrere Objekte klicken, dann mit der rechten Maustaste klicken und Jedes in neue Komponente verschieben auswählen, um für jedes Objekt innerhalb der aktiven Komponente eine neue Komponente zu erstellen und die Objekte in diese Komponenten zu verschieben. Wenn das Objekt über einen benutzerdefinierten Namen verfügt, erhält die neue Komponente denselben Namen.

Die AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". zu klicken, um diese in der Draufsicht anzuzeigen. einer Komponente kann durch Ziehen im Fensterbereich "Struktur" aus einem Zeichenblatt in ein anderes verschoben werden.

Eine BeschriftungsebeneEbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden., auf der Konstruktionen, Zeichenblättern und 3D-Markups Beschriftungen hinzugefügt werden können. Mit dem Werkzeug "HinweisBeschriftung, die auf einer Konstruktion, einem Zeichenblatt oder einer 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können.-Folie platziert wird. Hinweise enthalten Text oder Symbole, die eingefügt werden und über eine Führungslinie mit der Geometrie verbunden werden können. erstellen" wird eine Beschriftungsebene ausgewählt und Text auf dieser Ebene eingegeben. kann nicht nach dem Hinzufügen von BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-Markup mit Maßen versehen werden. versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". in eine Unterkomponente verschoben werden, da dann Bezüge verloren gehen könnten. Die VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante, eines Segments oder einer Kurve zurückgelegt wird.-, Spiegelungs- und Gehäuse-Beziehungen bleiben für einen VolumenkörperObjekt, das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. erhalten, wenn dieser in eine andere Komponente verschoben wird, es sei denn, die Beziehung würde beim VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. zwei Komponenten miteinander verknüpfen.

Sichtbarkeit von Objekten mithilfe des Strukturbaums festlegen

• Im Strukturbaum das Kontrollkästchen neben dem Objekt aktivieren, um die Sichtbarkeit des Objekts auf die Layer-Sichtbarkeit festzulegen.

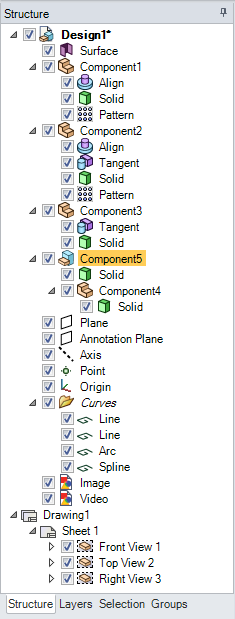

• Das Kontrollkästchen neben dem Objekt deaktivieren, um das Objekt im Grafikfenster auszublenden und sein Symbol ausgegraut im Strukturbaum anzuzeigen, wie "Komponente2" in der Abbildung oben. Im Grafikfenster kann nicht mit ausgeblendeten Objekten gearbeitet werden.

• Mit der rechten Maustaste im Strukturbaum auf ein Objekt klicken und im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. Immer sichtbar auswählen.

Komponenten erweitern und minimieren

Das im Strukturbaum auf der obersten Strukturebene angezeigte Objekt (in der Abbildung oben als Konstruktion1 benannt) ist eine Komponente.

Komponenten erweitern:

• Auf klicken oder + auf dem Ziffernblock drücken, um eine Komponente zu erweitern. Es ist auch möglich, mit der rechten Maustaste auf die Komponente zu klicken und Erweitern auszuwählen.

• Mit der rechten Maustaste auf eine beliebige Komponente (auch die Komponente der obersten Ebene) klicken und auf Alle erweitern klicken oder * auf dem Ziffernblock drücken, um die Komponente und sämtliche Unterkomponenten zu erweitern.

• Auf Weitere Kurven klicken, um verborgene Objekte in einer Kurvengruppe anzuzeigen. Dieses ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. ist nur dann sichtbar, wenn die Gruppe mehrere Kurven enthält.

Zum Minimieren einer Komponente auf klicken oder - auf dem Ziffernblock drücken.

Objekte umbenennen

Mit der rechten Maustaste auf ein Objekt im Strukturbaum klicken und Umbenennen auswählen oder F2 drücken, um das ausgewählte Objekt umzubenennen. Es ist auch möglich, auf ein Objekt zu klicken und nach einer Pause erneut zu klicken, um das Objekt umzubenennen.

Die Komponente der obersten Strukturebene wird automatisch benannt, wenn eine Konstruktion zum ersten Mal gespeichert wird. Sie kann jedoch umbenannt werden.

Mehrere im Strukturbaum ausgewählte KörperEin Volumenkörper oder eine Oberfläche. können gleichzeitig umbenannt werden. Der neue Name gilt für den Körper, für den er eingegeben wurde. Die übrigen Körper werden zahlenmäßig mit einer zum Namen beigefügten Nummer erhöht. Dies gilt auch für Komponenten.

Volumenkörper in Oberflächen umwandeln

1. Im Strukturbaum mit der rechten Maustaste auf den Volumenkörper klicken.

2. Alle abtrennen auswählen.

   Alle Flächen des Volumenkörpers werden voneinander abgetrennt und in Oberflächen umgewandelt.

Objekte sperren und entsperren

Das Sperren eines Volumenkörpers oder einer Oberfläche verhindert, dass Änderungen daran vorgenommen werden.

1. Mit der rechten Maustaste auf das Objekt klicken und im Kontextmenü die Option Sperren auswählen, um das Objekt zu sperren.
   • Mit einem Rechtsklick auf eine Komponente werden alle Objekte in einer Komponente gesperrt, die gesperrt werden können.
2. Sperren erneut auswählen, um das Objekt zu entsperren.

Objekte von einer Simulation ausschließen

Wird ein Objekt ausgeschlossen, so wird es beim Übergang zu ANSYS für die Analyse nicht berücksichtigt.

1. Mit der rechten Maustaste auf ein Objekt (Volumenkörper, Oberfläche, Balken, Komponente) im Strukturbaum klicken oder mehrere Objekte auswählen und mit der rechten Maustaste klicken

2. Für Physik unterdrücken auswählen.

   Die Objekte werden nun ausgeschlossen; dies wird auch von einer Änderung der jeweiligen Symbole angezeigt.

Um ausgeschlossene Objekte in nachgeschalteten Analysen zu berücksichtigen, die jeweiligen Objekte im Strukturbaum mit der rechten Maustaste anklicken und Für Physik aktivieren auswählen.

Bei Vorgängermodellen wurden die Einstellungen „Verborgen/Sichtbar“ verwendet um zu bestimmen, welche Objekte für die Analyse an ANSYS übertragen wurden. Wenn diese Modelle in die Sitzung geladen werden, wird das Attribut „Unterdrücken/Aktivieren“ folgendermaßen eingestellt.

• Verborgene Objekte in Vorgängermodellen werden unterdrückt.
• Nach dem erstmaligen Laden besteht keinerlei Verbindung zwischen Sichtbar und „Aktiviert/Unterdrückt“. Dabei handelt es sich um gänzlich verschiedene Dinge.
• Trägerprofilteile werden bei der Suche nach ausschließbaren Objekten ausgefiltert.
